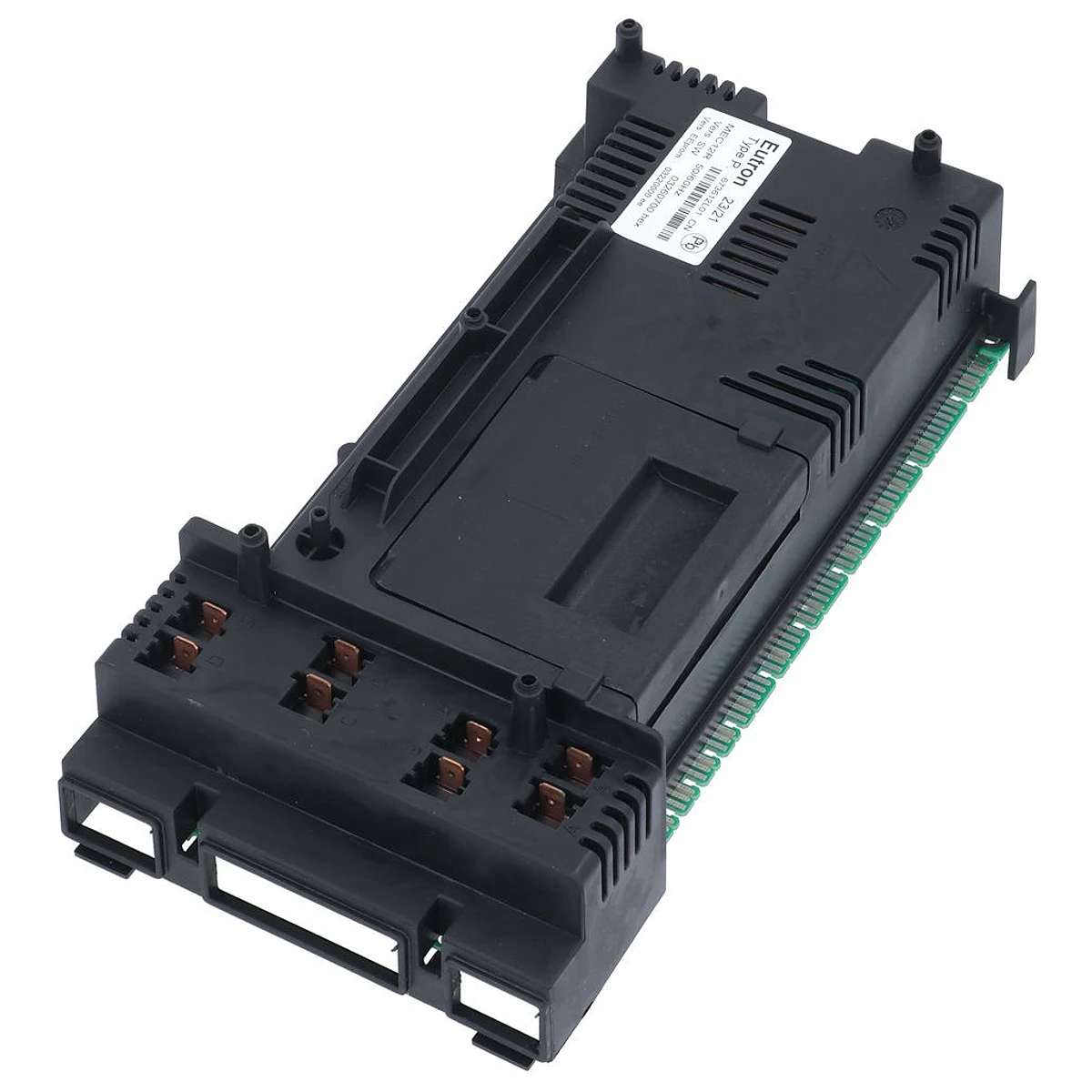

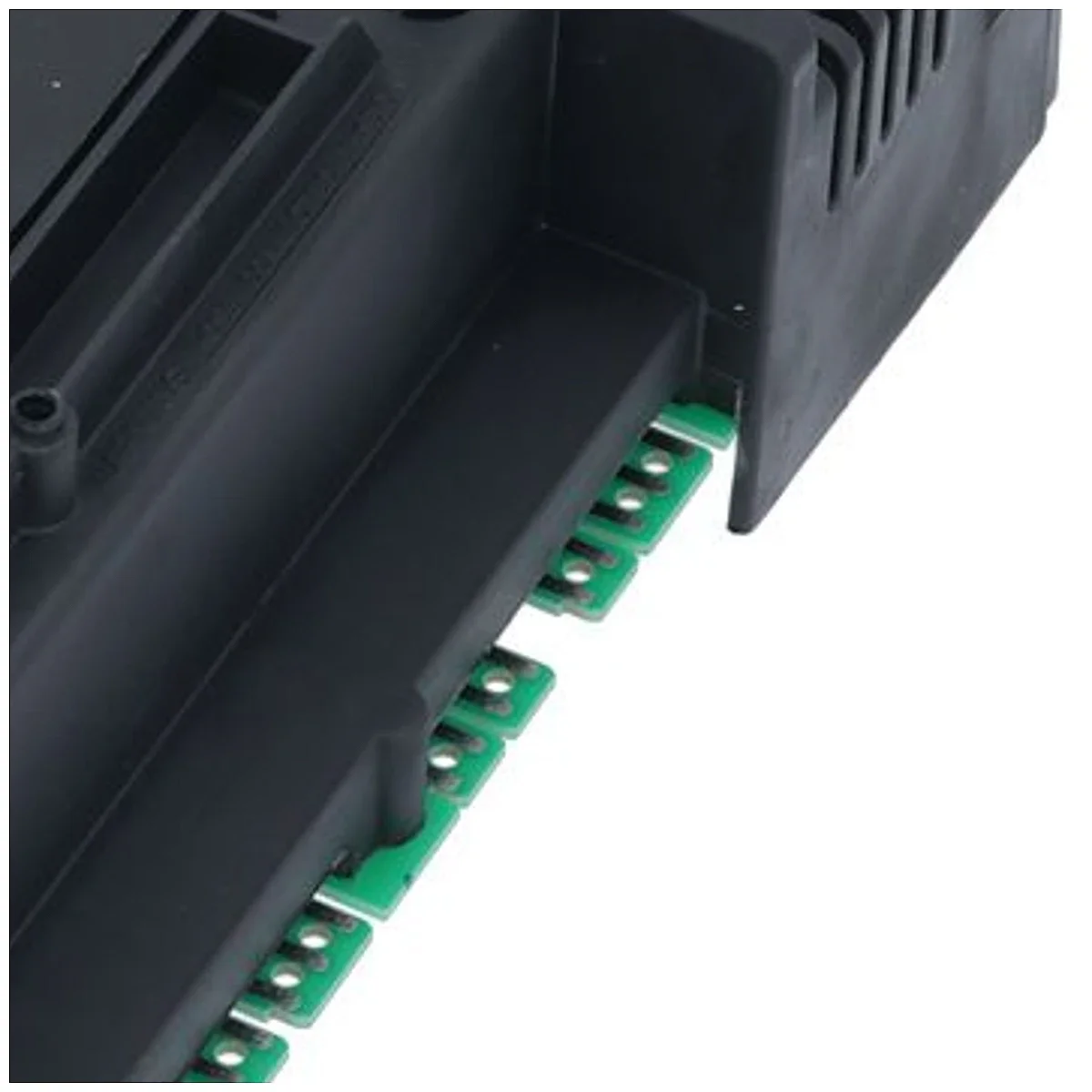

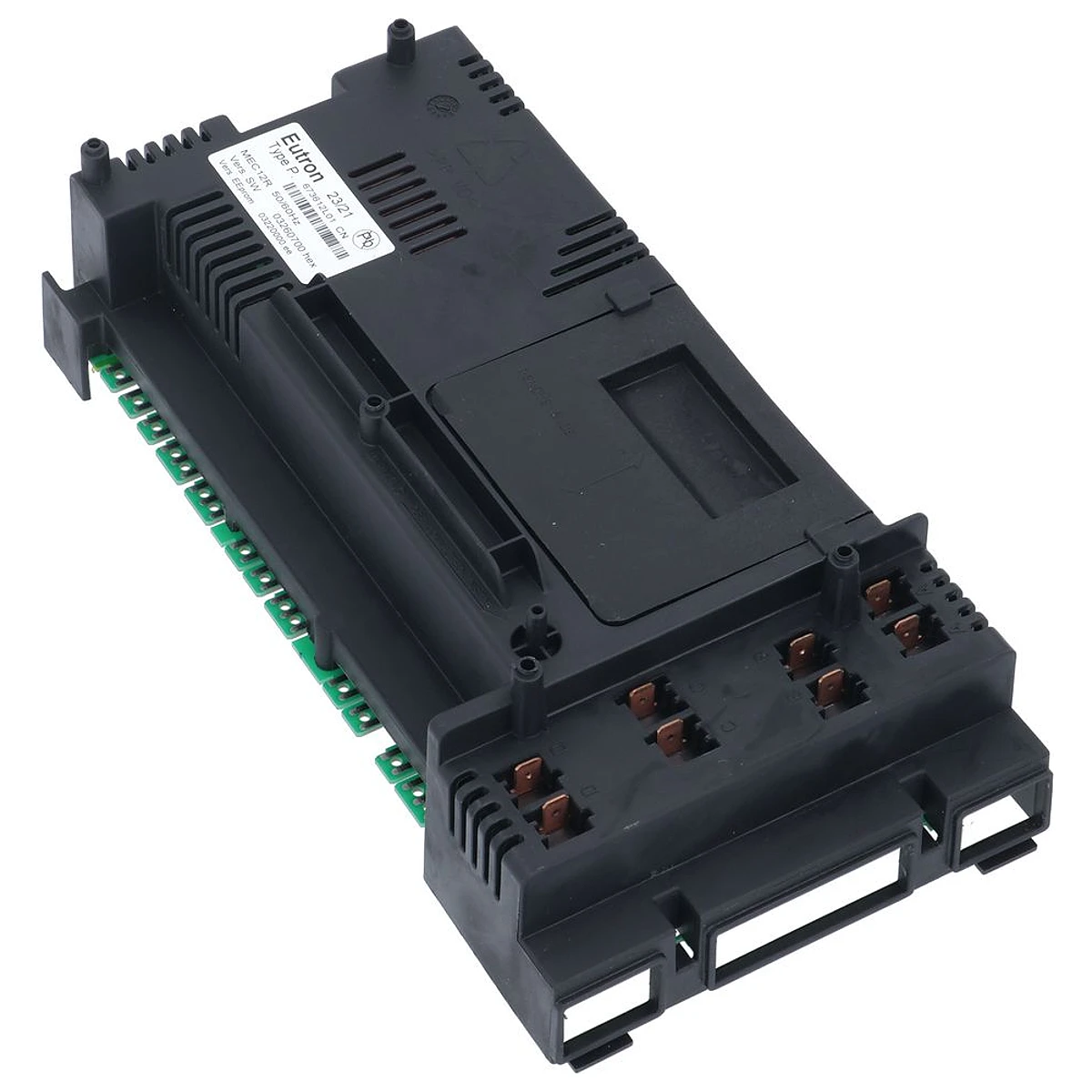

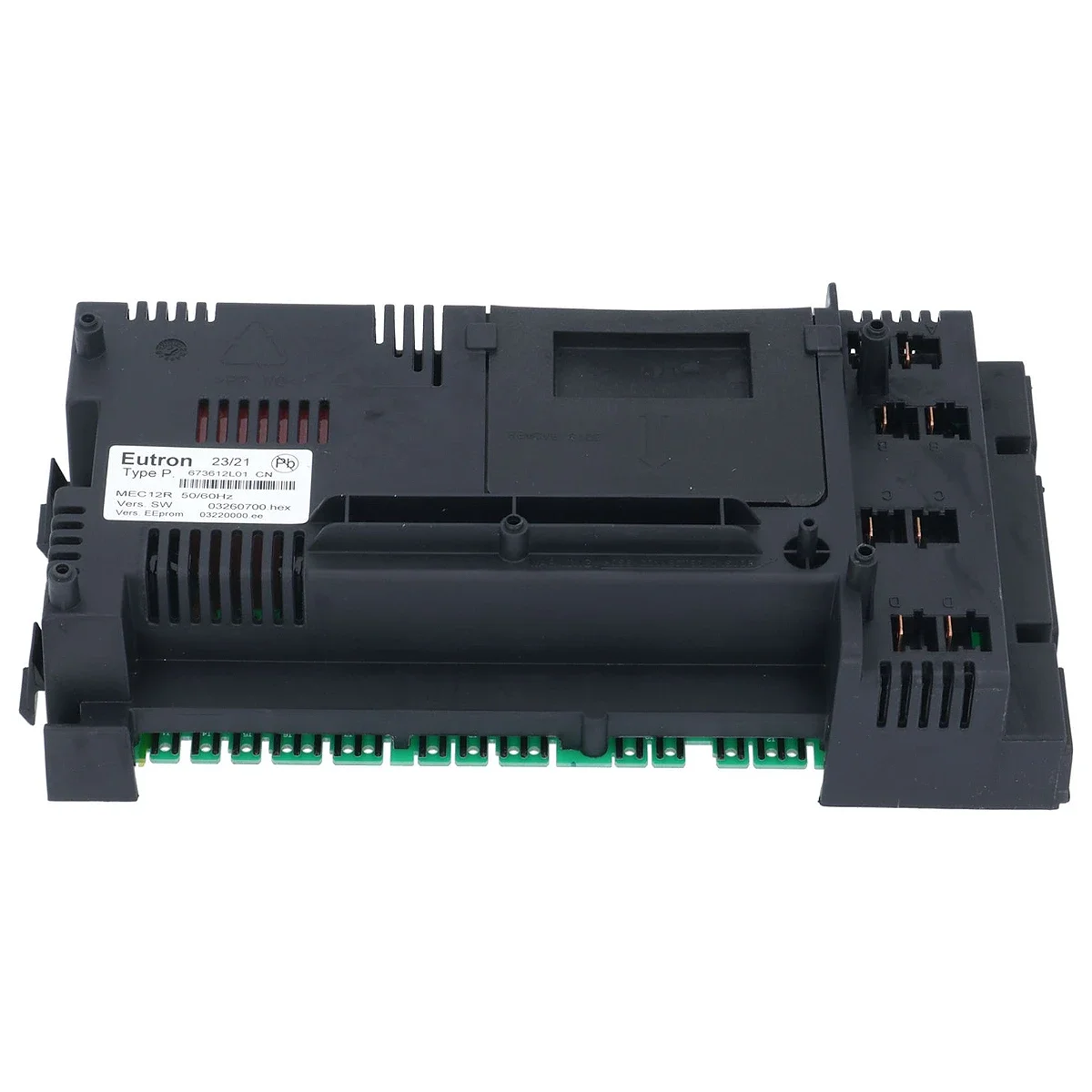

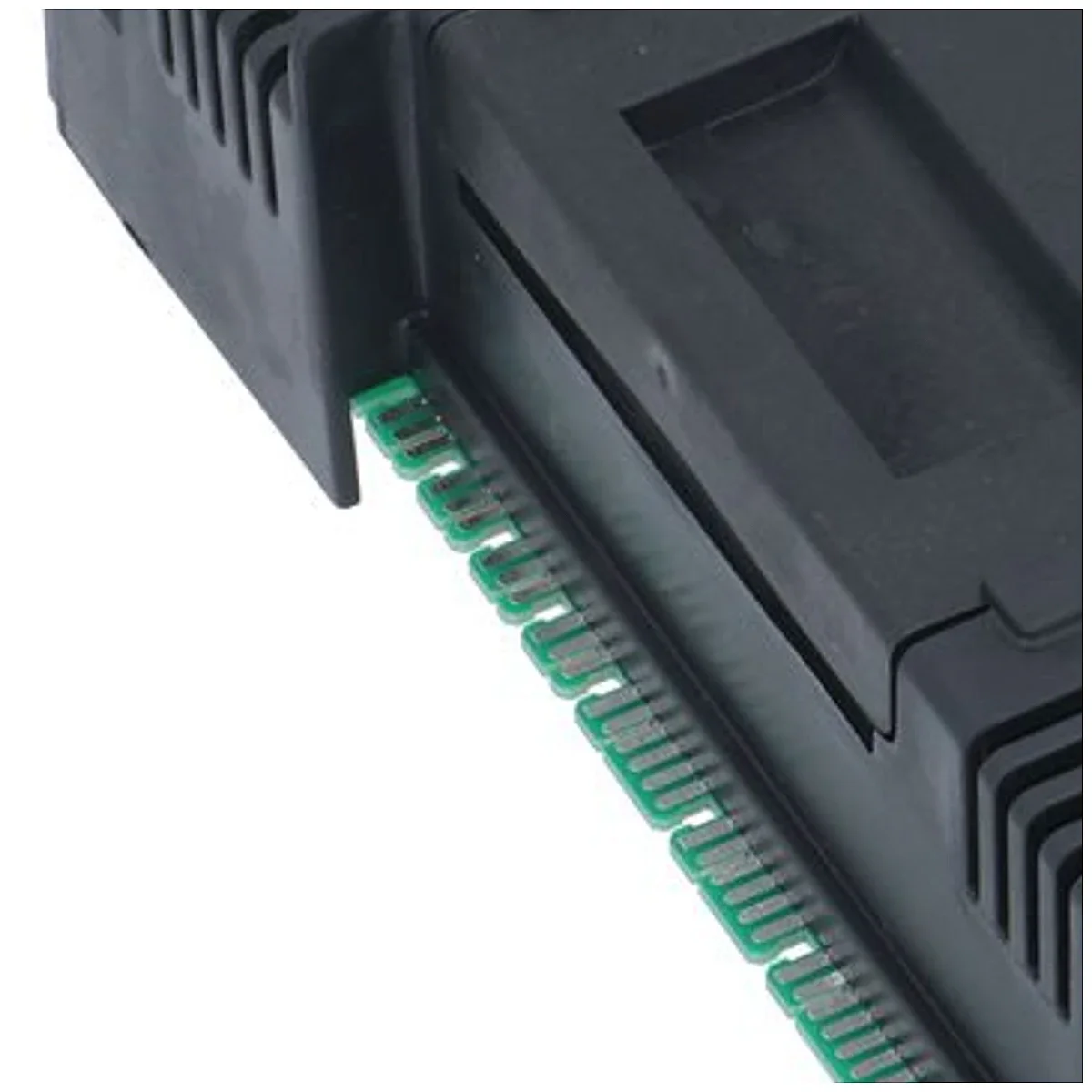

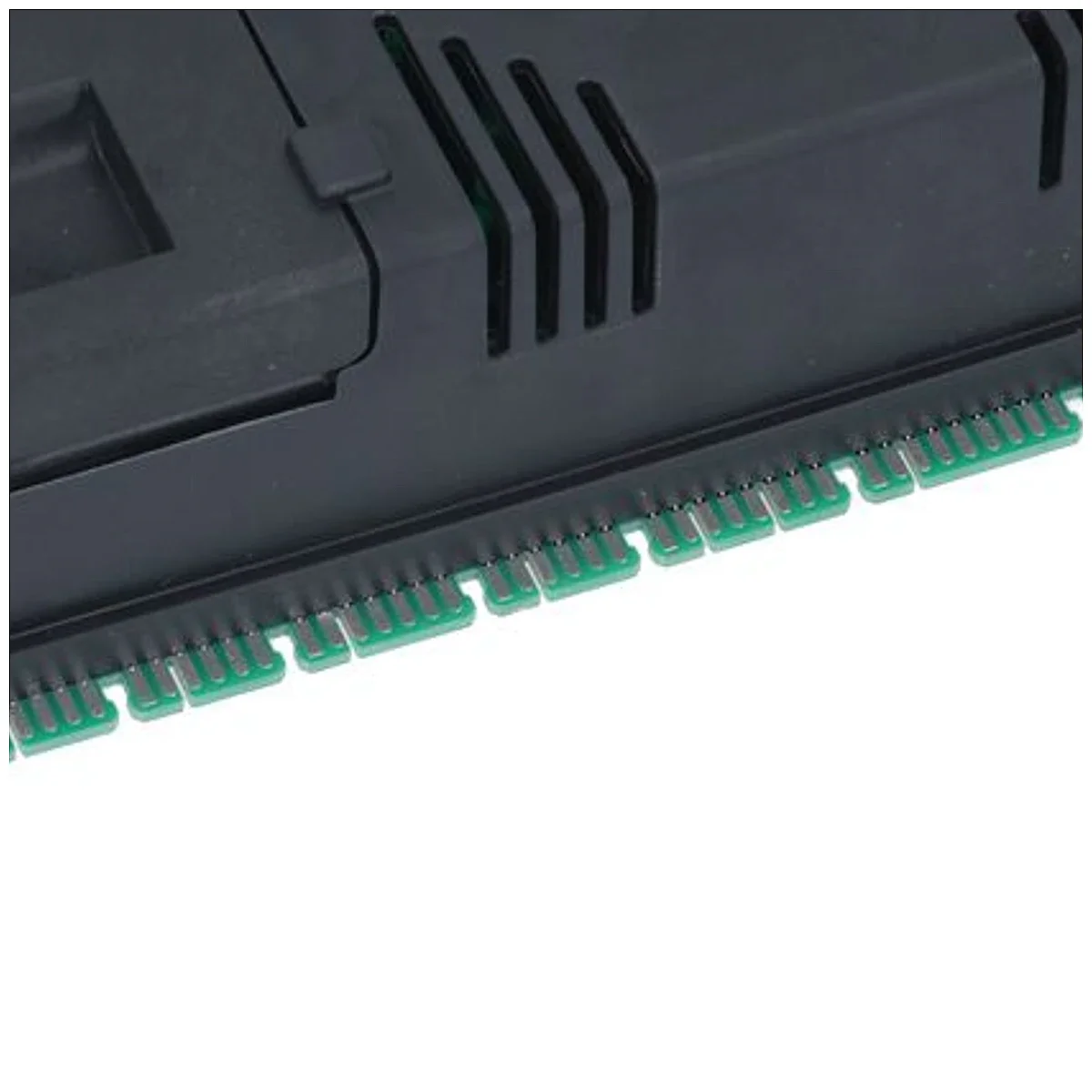

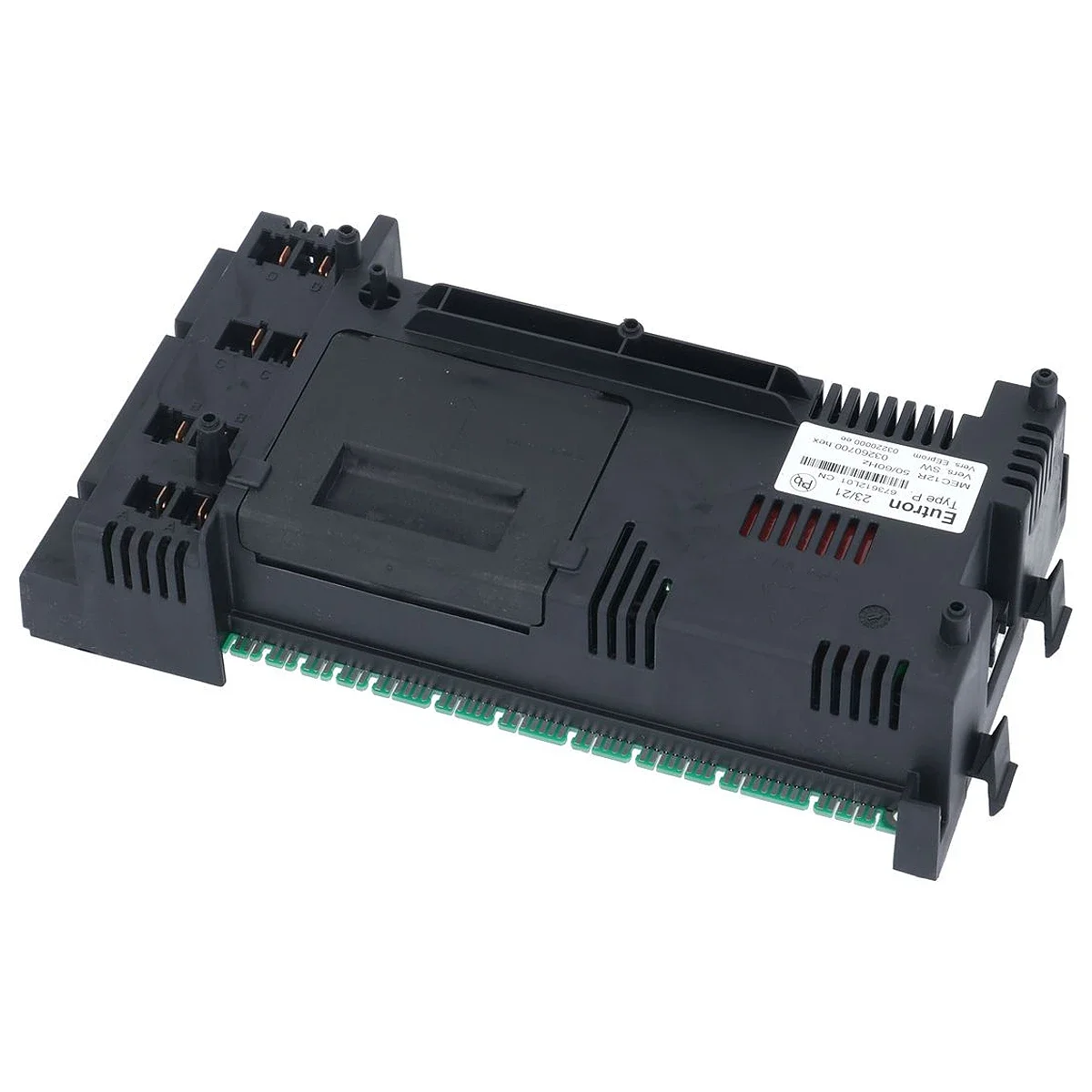

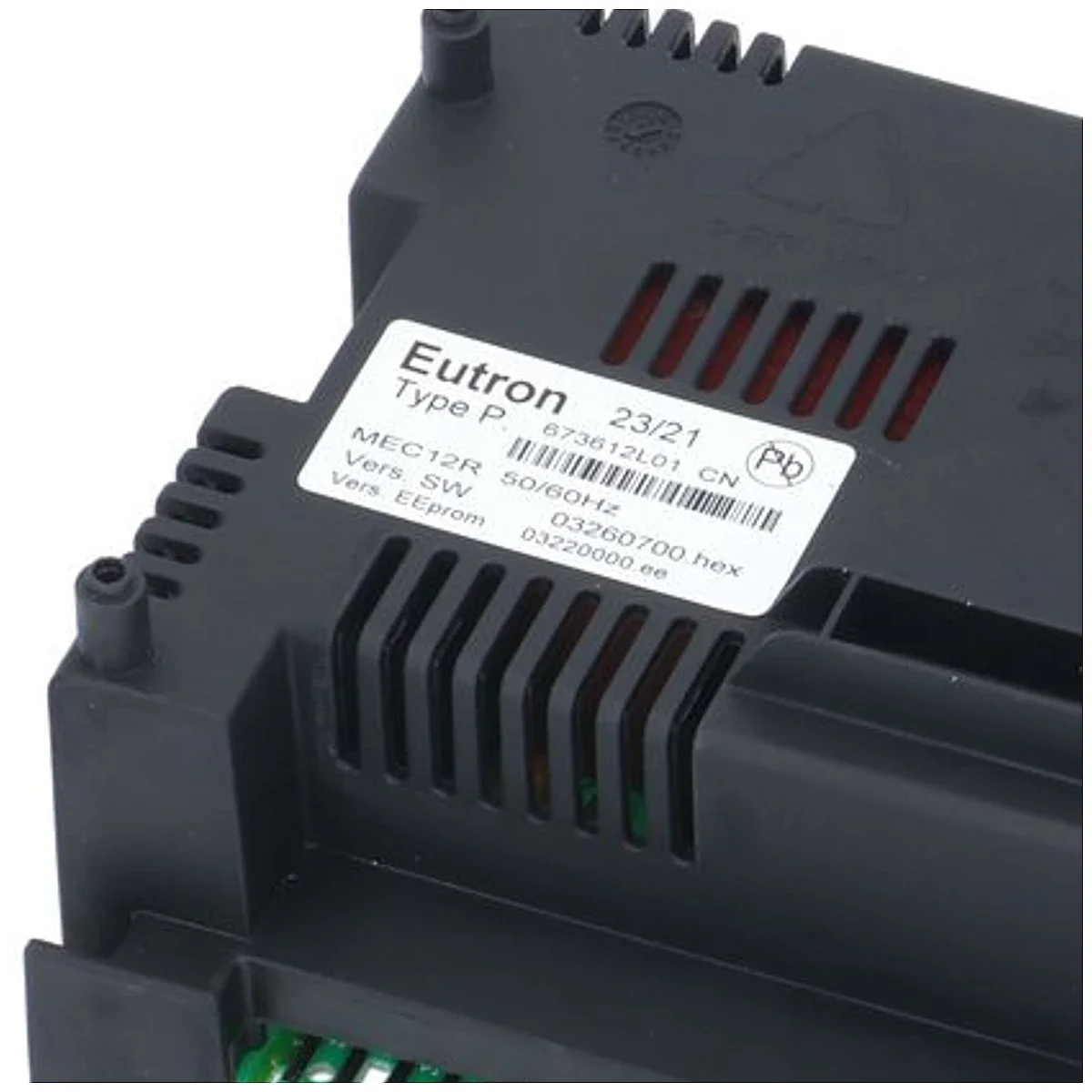

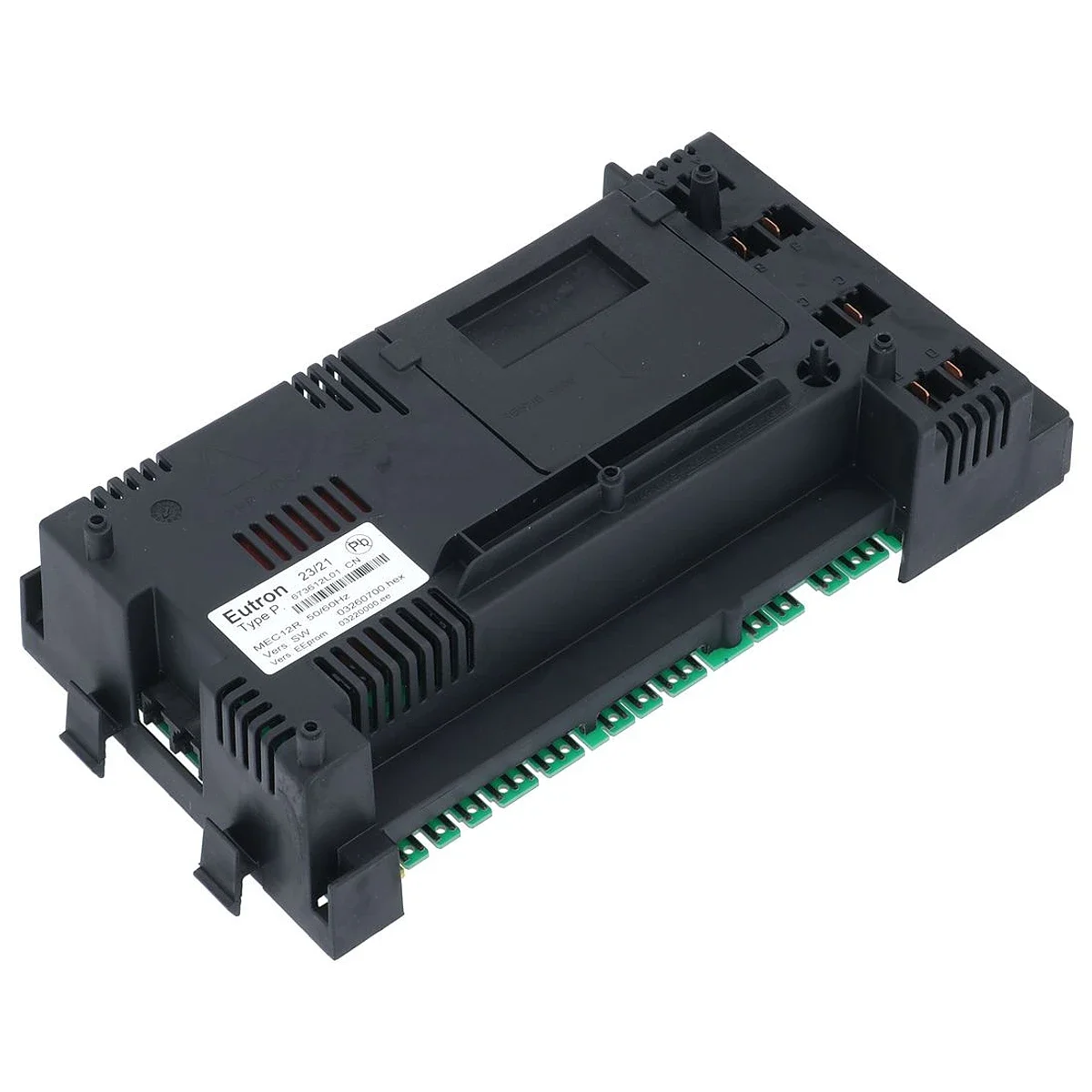

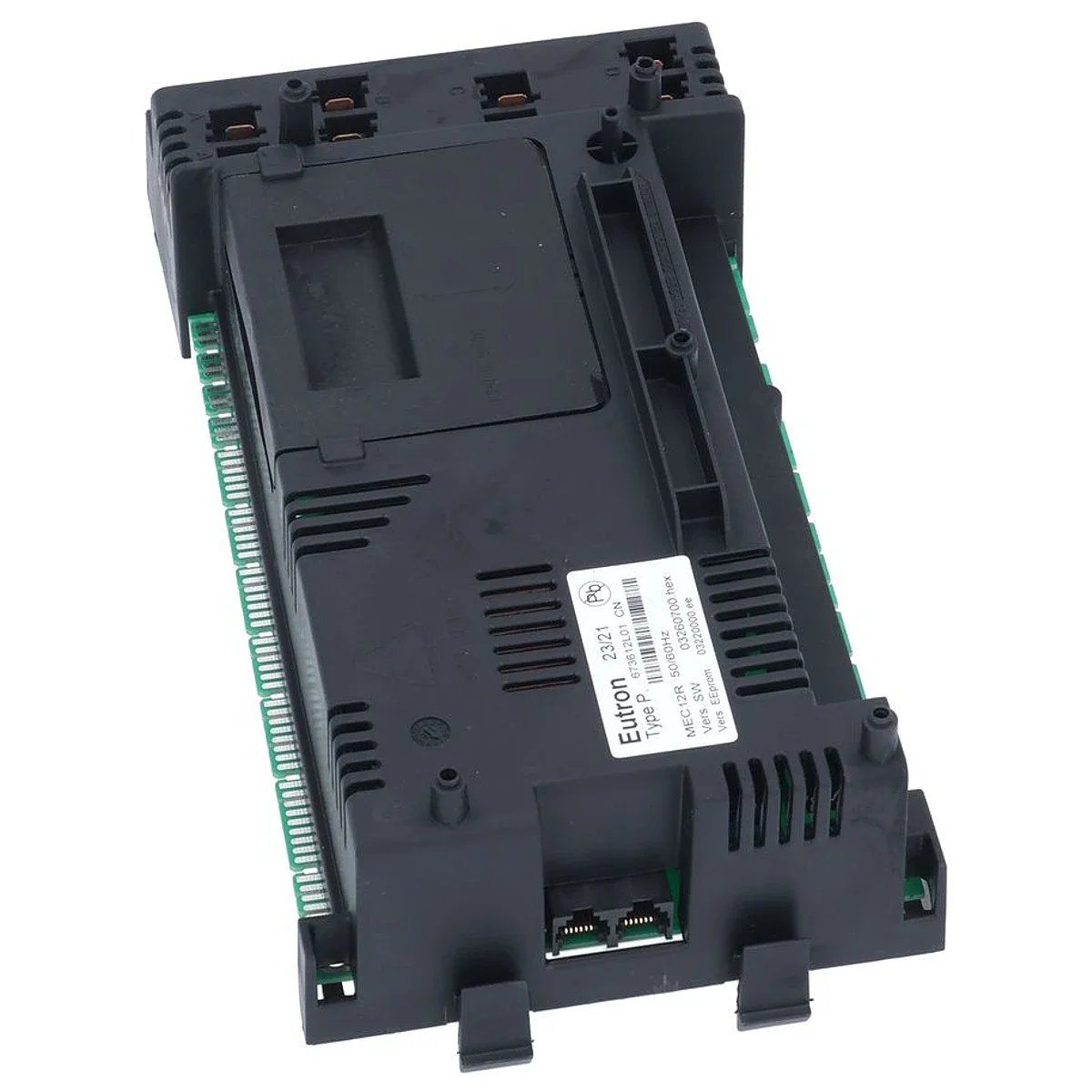

Elektronikprint 260 x 130 mm — Zanussi hætteopvasker, uprogrammeret

Styreprint til hætteopvaskeren

Printet er maskinens hovedstyring. Det styrer vandindtag, opvarmning af kedel og tank, doseringspumper, cyklustider og hættens position, og det holder styr på fejlkoderne der vises i displayet.

Kortet måler 260 x 130 mm og er den fysisk store printplade bag betjeningspanelet — ikke det lille display- eller tastaturprint, der sidder foran.

Leveres uprogrammeret

Kortet leveres uprogrammeret. Det er en bevidst konstruktion fra fabrikkens side: samme hardware dækker et stort antal maskinvarianter, og softwaren afgør hvilken maskine kortet opfører sig som.

Det betyder også at kortet ikke virker ud af æsken. Det skal programmeres med den rigtige model- og konfigurationskode, før maskinen kan tages i brug. Har du ikke programmeringsudstyret, skal en servicetekniker gøre det.

Find konfigurationskoden før du bestiller

Konfigurationen står på maskinens typeskilt og i servicemenuen. Notér PNC-nummeret og serienummeret, og hav dem klar når kortet skal programmeres — uden dem kan kortet ikke sættes rigtigt op.

Sidder det gamle kort stadig i og kan læses, kan konfigurationen ofte hentes ud af det, før det pilles ud. Gør det først, hvis kortet overhovedet svarer.

Almindelige symptomer på et defekt print

Maskinen er helt død selv om der er spænding frem til kortet, den starter en cyklus der aldrig slutter, relæer klikker uafbrudt, eller displayet viser fejlkoder der ikke passer til nogen af følerne.

Kontrollér altid forsyningen og sikringerne på kortet først. Et brændt spor eller en bulet elektrolytkondensator kan ses med det blotte øje og bekræfter diagnosen, men et kort kan sagtens være defekt uden synlige mærker.

Håndtering

Printet er følsomt over for statisk elektricitet. Rør kun ved kanterne, brug jordforbundet armbånd hvis du har det, og lad kortet blive i antistatposen indtil det skal monteres.

Afbryd altid maskinen på gruppeafbryderen før kortet skiftes. Kondensatorerne på kortet kan holde spænding et stykke tid efter at maskinen er slukket.

Tekniske Specifikationer

Kompatible modeller

Samme OEM-nummer 0L3600 bruges af Zanussi, Electrolux Professional og Alpeninox. LF lister kortet til 66 hætteopvaskemaskiner. Nedenfor står leverandørens egen liste med Zanussis produktionsnumre og modelkoder.

ZANUSSI, ELECTROLUX PROFESSIONAL og ALPENINOX – hætteopvasker: 504250 (EHT8TIEL), 504251 (EHT8TIL), 504252 (EHT8TIELG4), 504253 (EHT8TIELG8), 504254 (EHT8IELG), 504255 (EHT8IEWSG), 504256 (EHT8ILG), 504257 (EHT8IWSG), 504258 (EHT8IG), 504259 (EHT8I), 504260 (EHT8IROW), 504261 (EHT8IROW6), 504262 (EHT8ILG4), 504263 (EHT8ILG8), 504264 (EHT8IUSPH5), 504265 (EHT8IUSPH6), 504266 (ET12SD), 504267 (EHT8IS), 504268 (EHT8IELGJ), 504269 (EHT8IELGJ6), 504270 (ZHT8TIEL), 504271 (ZHT8TIL), 504272 (ZHT8IELG), 504273 (ZHT8ILG), 504274 (ZHT8IWSG), 504275 (ZHT8IG), 504276 (ZHT8I), 504277 (ZHT8IROW), 504278 (ZHT8IROW6), 504279 (EHT8IELG4), 504280 (EHT8IELG8), 504283 (NHT8ILG), 504284 (NHT8IWSG), 504285 (NHT8IG), 504286 (NHT8IELG), 504287 (NHT8IEWSG), 504288 (EHT8IELG6), 504290 (HHT8I), 504291 (VDH63), 505066 (NHT8ROW), 505067 (NHT8O), 505068 (NHT8ROW6), 505069 (NHT8O6), 505070 (NHT8G), 505071 (NHT8), 505072 (NHT8WSG), 505073 (EHT8ROW), 505074 (EHT8O), 505075 (EHT8ROW6), 505076 (EHT8O6), 505077 (EHT8J), 505078 (EHT8J6), 505079 (EHT8M), 505080 (EHT8M6), 505081 (KHT8), 505083 (NHT8GUK), 505084 (NHT8DD), 505085 (NHT8WSGUK), 505086 (NHT8LGUK), 505089 (NHT8P), 505090 (HHT8), 506069 (NHT8GRUK), 506070 (NHT8LGRUK), 698066 (AHT8IWSG), 698067 (AHT8IG), 698068 (AHT8I)

Listen er leverandørens egen. Find PNC-nummeret på maskinens typeskilt og sammenhold det med listen, før du bestiller.
