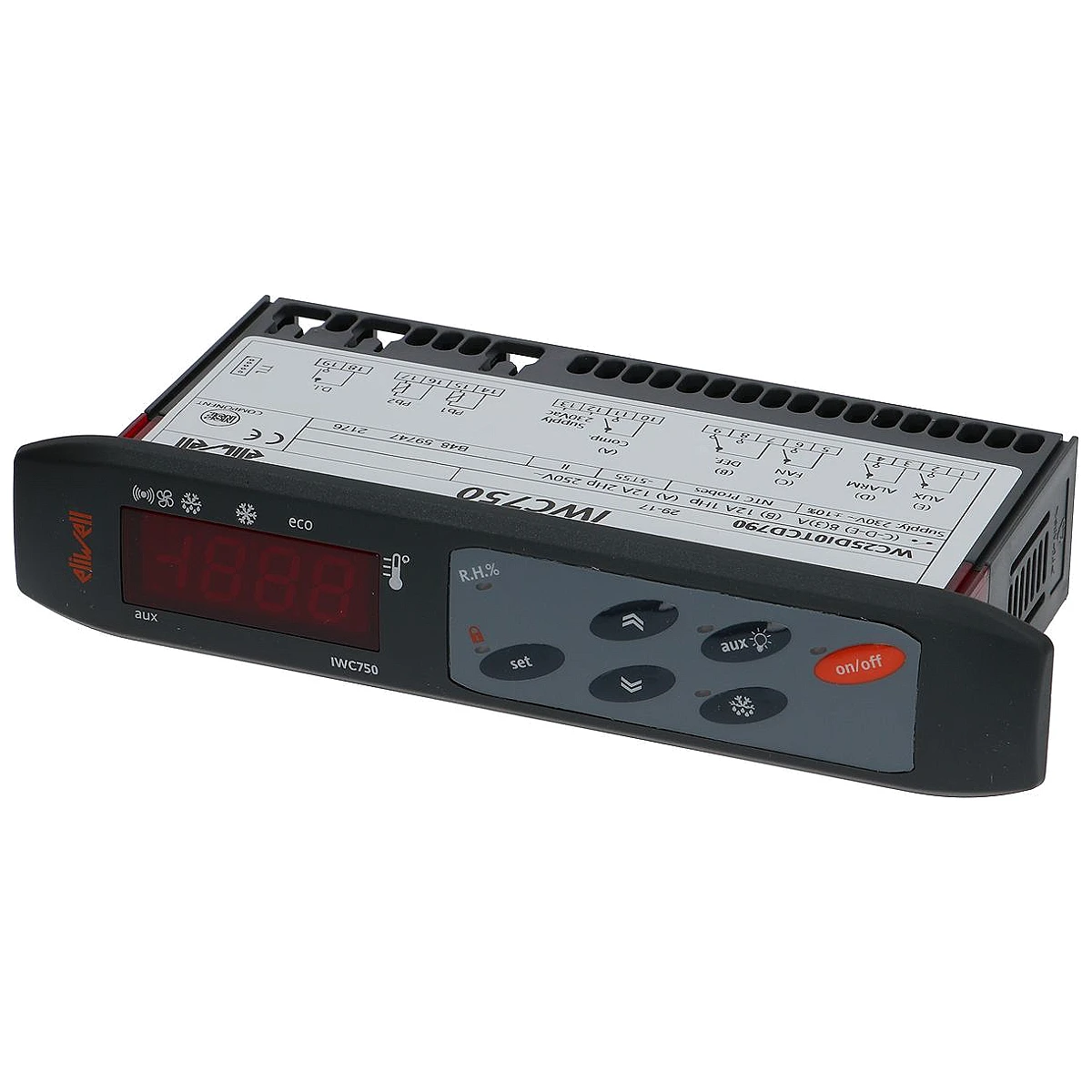

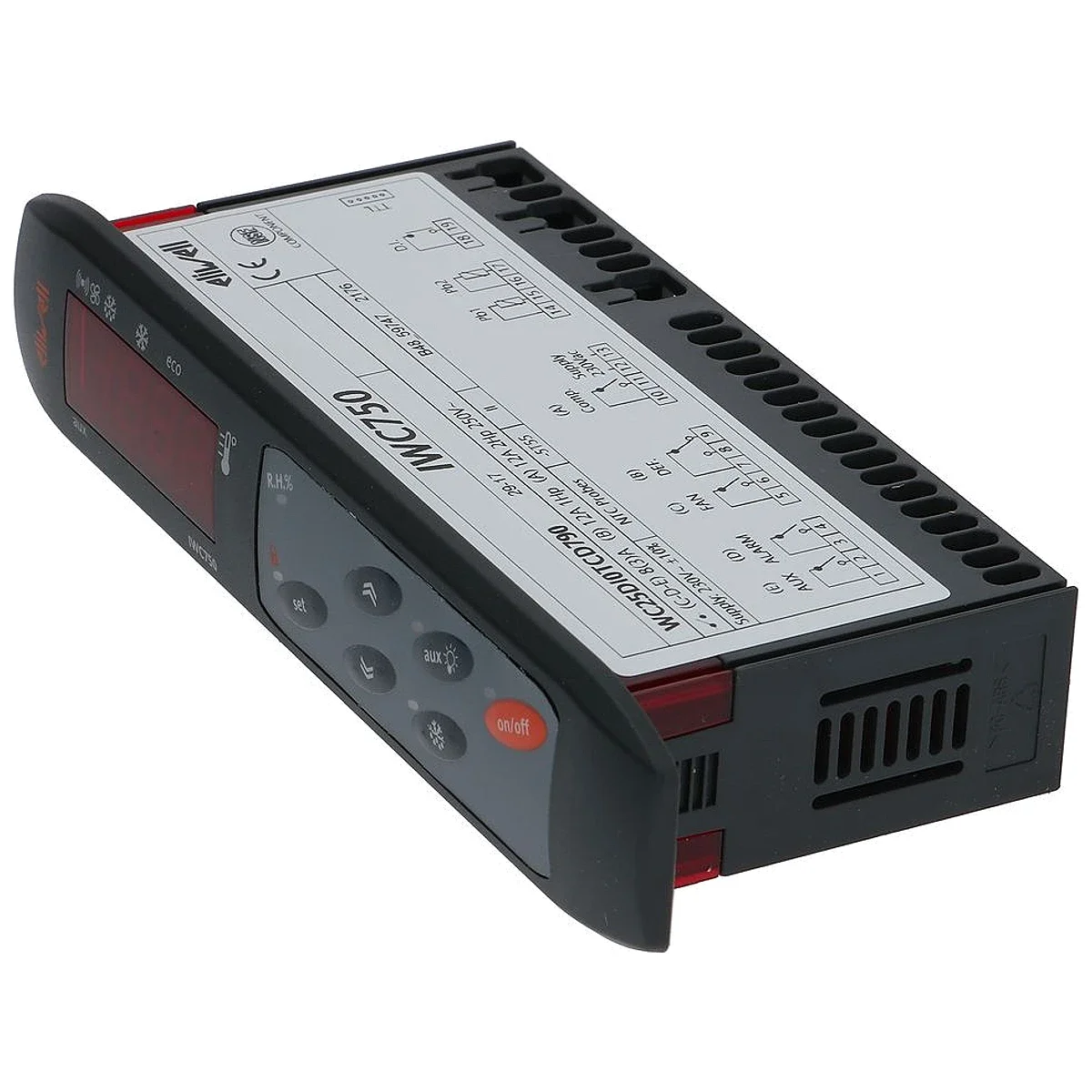

Eliwell IWC750 kølestyring — 230 V, 2 x NTC, kompressor 16 A Panelmonteret kølestyring til køle- og fryserum Eliwell IWC750 er en digital termostat- og styreenhed til køleanlæg, hvor både kompressor, afrimning, fordamperblæser, alarm og lys skal styres fra ét panel. Den har to følerindgange, så rumtemperatur og fordamperføler kan læses hver for sig, og relæerne er dimensioneret til at trække kontaktorer direkte. Enheden er den nyere afløser for de ældre IWC-modeller i samme kabinet.
To NTC-følere — rum og fordamper hver for sig De to NTC-indgange betyder at styringen kan afbryde afrimningen på fordampertemperaturen i stedet for blot på tid. Det giver kortere afrimninger, mindre varmetilførsel til rummet og en mere stabil rumtemperatur. Følere følger ikke med — de bestilles separat, og det er vigtigt at bruge NTC-typen, da PTC- og Pt100-følere ikke kan læses af enheden.
Relæernes belastning Kompressorudgangen er den kraftigste med 16 A, afrimningsudgangen tåler 20 A, mens blæser, alarm og aux/lys hver klarer 8 A. Ligger dit anlægs strømforbrug over det, skal udgangen køre gennem en kontaktor i stedet for at trække kompressoren direkte. Kontrollér altid mærkepladen på kompressoren, før enheden tilsluttes.

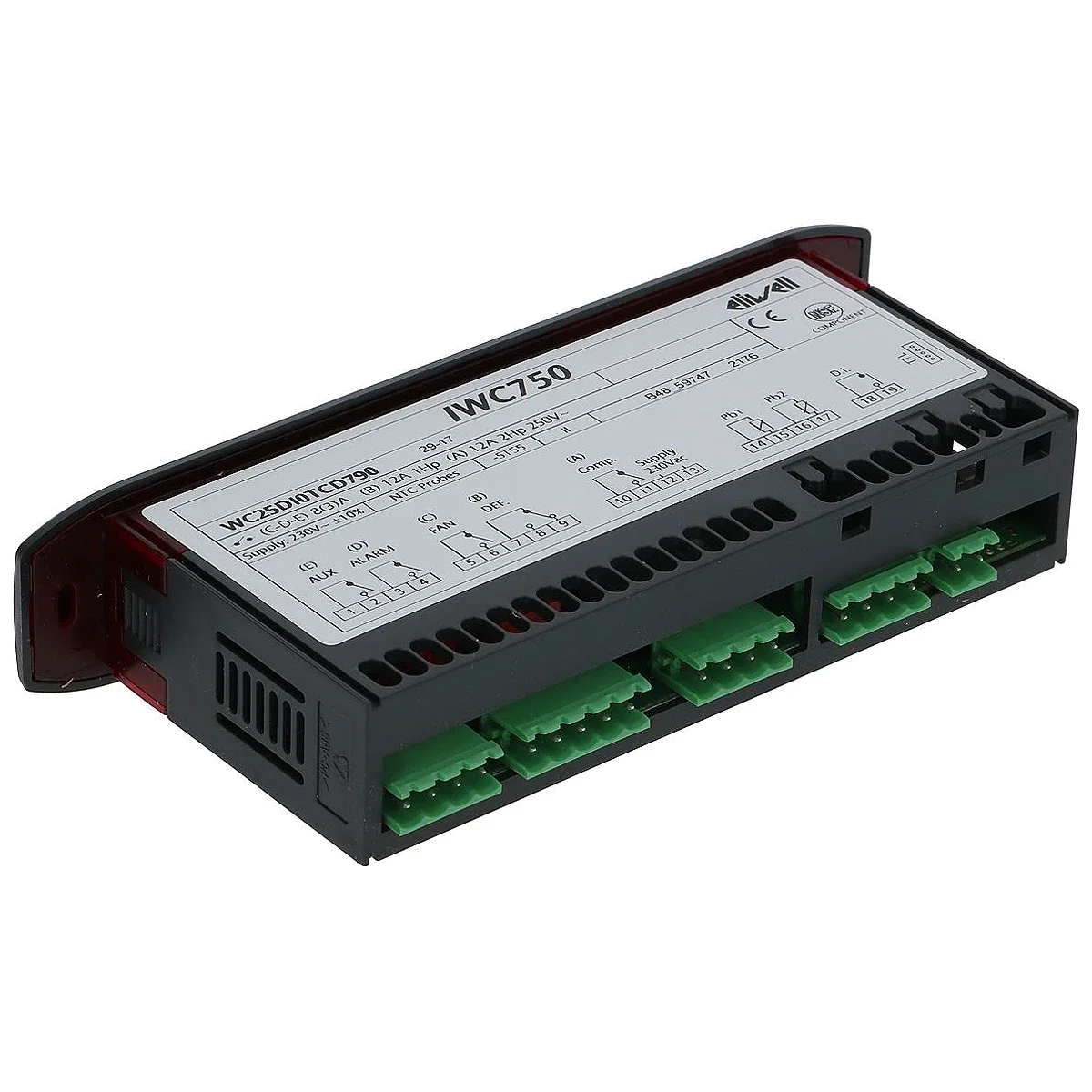

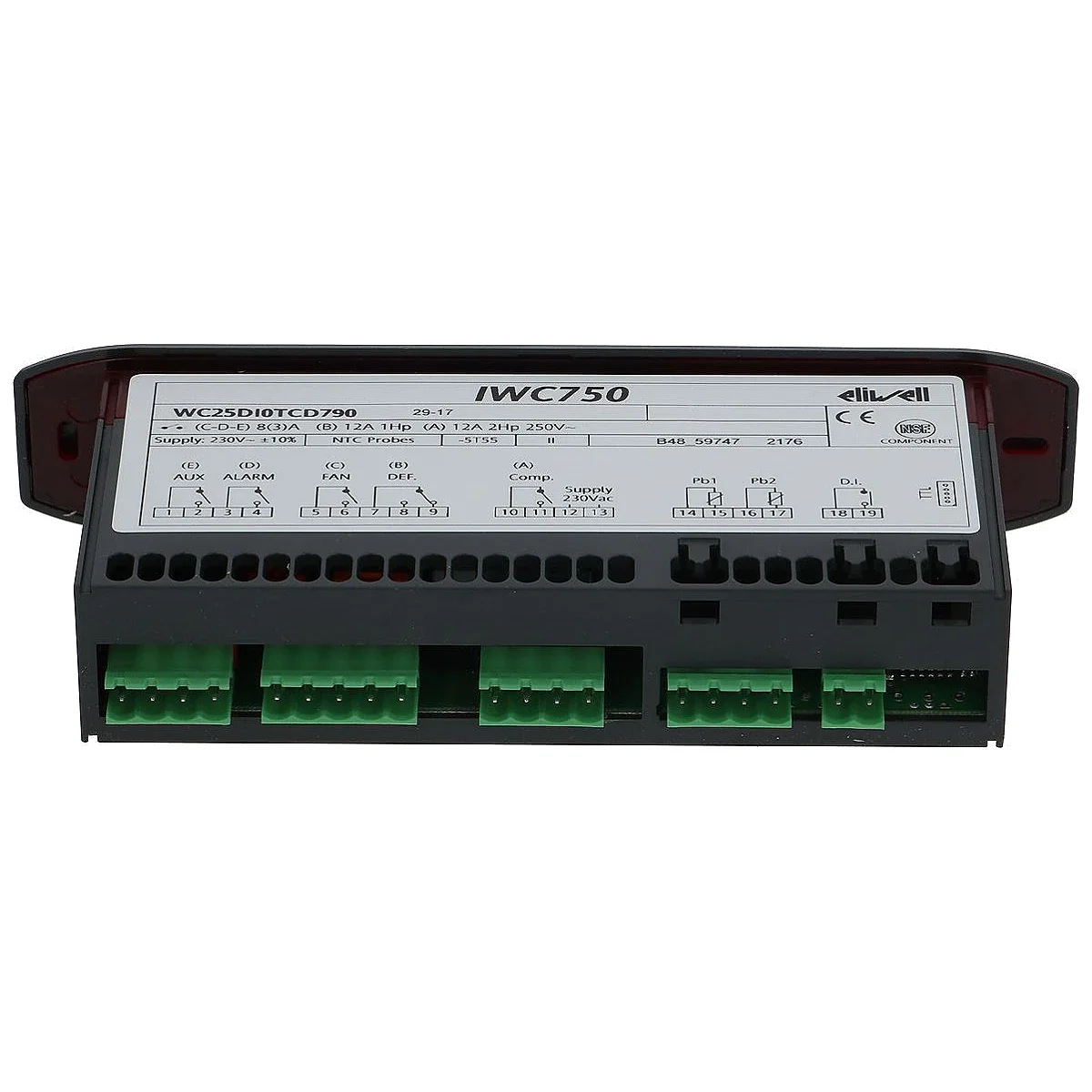

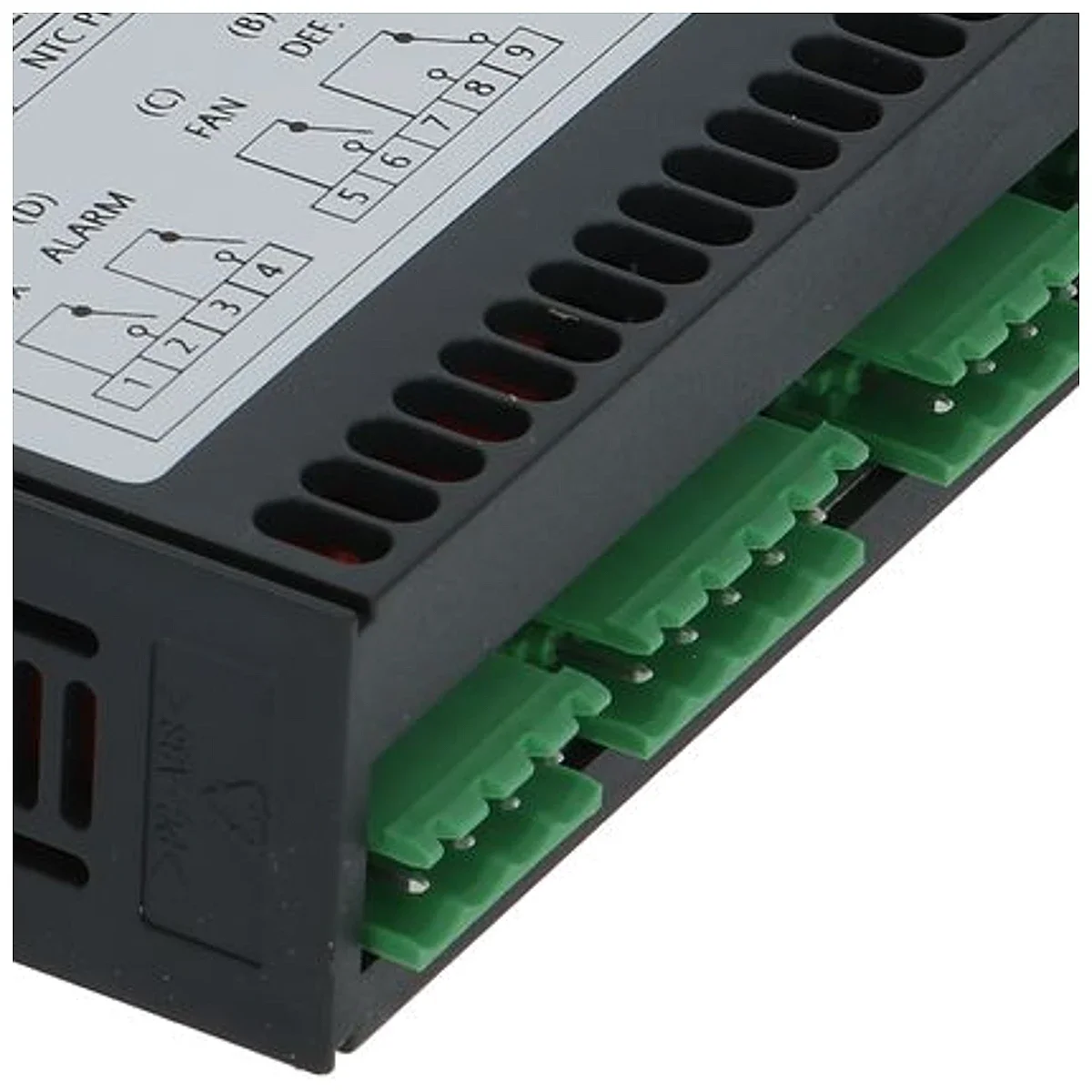

Montering i panelet Enheden sidder i et standard indbygningskabinet og skydes ind forfra i panelets udskæring og låses med de to sidebeslag. Alle tilslutninger sker på de grønne skrueklemrækker på bagsiden — de kan tages af, så ledningerne kan monteres på bordet og klikkes i bagefter. Notér den gamle enheds ledningsføring, eller tag et billede af klemrækken, inden den demonteres.
Før du bestiller Sammenlign typebetegnelsen på den gamle enheds mærkat med WC25DI0TCD790. Kabinettet er det samme på flere modeller i serien, men parameteropsætning og antal relæer er ikke ens, og en enhed med færre udgange kan ikke styre det samme anlæg. Er du i tvivl, så send os et billede af mærkaten.
Tekniske Specifikationer Type Digital kølestyring til panelmontering Model IWC750 Forsyning 230 V, 50/60 Hz Følerindgange 2 x NTC Kompressorudgang 16 A Afrimningsudgang 20 A Blæserudgang 8 A Alarmudgang 8 A Aux-/lysudgang 8 A Fabrikat Eliwell Typebetegnelse WC25DI0TCD790 Producent REPA Italia Produceret i Italien Leverandørens varenummer WC25DI0TCD790 Vores varenummer LF-3445078 Vægt 0,4 kg Leveringstid 5-7 hverdage
Kompatible modeller Delen anvendes på Eliwell IWC750 (WC25DI0TCD790). Sammenlign altid mål, profil og data med den del du skifter, før du bestiller. Er du i tvivl, er du velkommen til at kontakte os med et billede af den gamle del.
Ofte stillede spørgsmål Hvilke følere skal jeg bruge?
Styringen læser NTC-følere. Der er to indgange — typisk én til rumtemperaturen og én til fordamperen. Følere følger ikke med og bestilles separat. PTC- og Pt100-følere kan ikke bruges.
Kan jeg tilslutte kompressoren direkte?
Kompressorrelæet er angivet til 16 A. Ligger kompressorens driftsstrøm under det, kan den tilsluttes direkte. Ligger den over — eller er der tale om en 3-faset kompressor — skal udgangen styre en kontaktor i stedet.
Hvad tåler de øvrige udgange?
Afrimningsudgangen er angivet til 20 A, mens fordamperblæser, alarm og aux/lys hver er angivet til 8 A. Værdierne står på enhedens typeskilt, som også kan ses på nærbillederne i galleriet.
Hvilken forsyningsspænding kræver den?
230 V ved 50/60 Hz. Enheden findes også i andre spændingsvarianter i samme kabinet, så kontrollér mærkaten på den gamle styring, før du bestiller.
Passer den i det hul, den gamle sad i?
Kabinettet er standard-indbygningsformat og deles med flere modeller i serien. Mål alligevel panelets udskæring efter, og sammenlign med den gamle enhed, før du skærer eller bestiller.
Skal styringen programmeres om efter udskiftning?
Ja, regn med det. Parametrene er fabriksindstillede og passer sjældent til et konkret anlæg. Sætpunkt, afrimningsinterval, afrimningens sluttemperatur og blæserforsinkelsen gennemgås efter monteringen.
Kan jeg bruge min gamle ledningsføring?
Klemrækkerne sidder på bagsiden og er nummererede. Skifter du fra en anden model, er nummereringen ikke nødvendigvis den samme — tag et billede af den gamle klemrække, og følg tilslutningsdiagrammet på den nye enhed.
Hvad er leveringstiden?
Leveringstiden fremgår øverst på produktsiden. Er du i tvivl om typen, må du gerne sende os et billede af mærkaten på den gamle styring, så tjekker vi den for dig.
