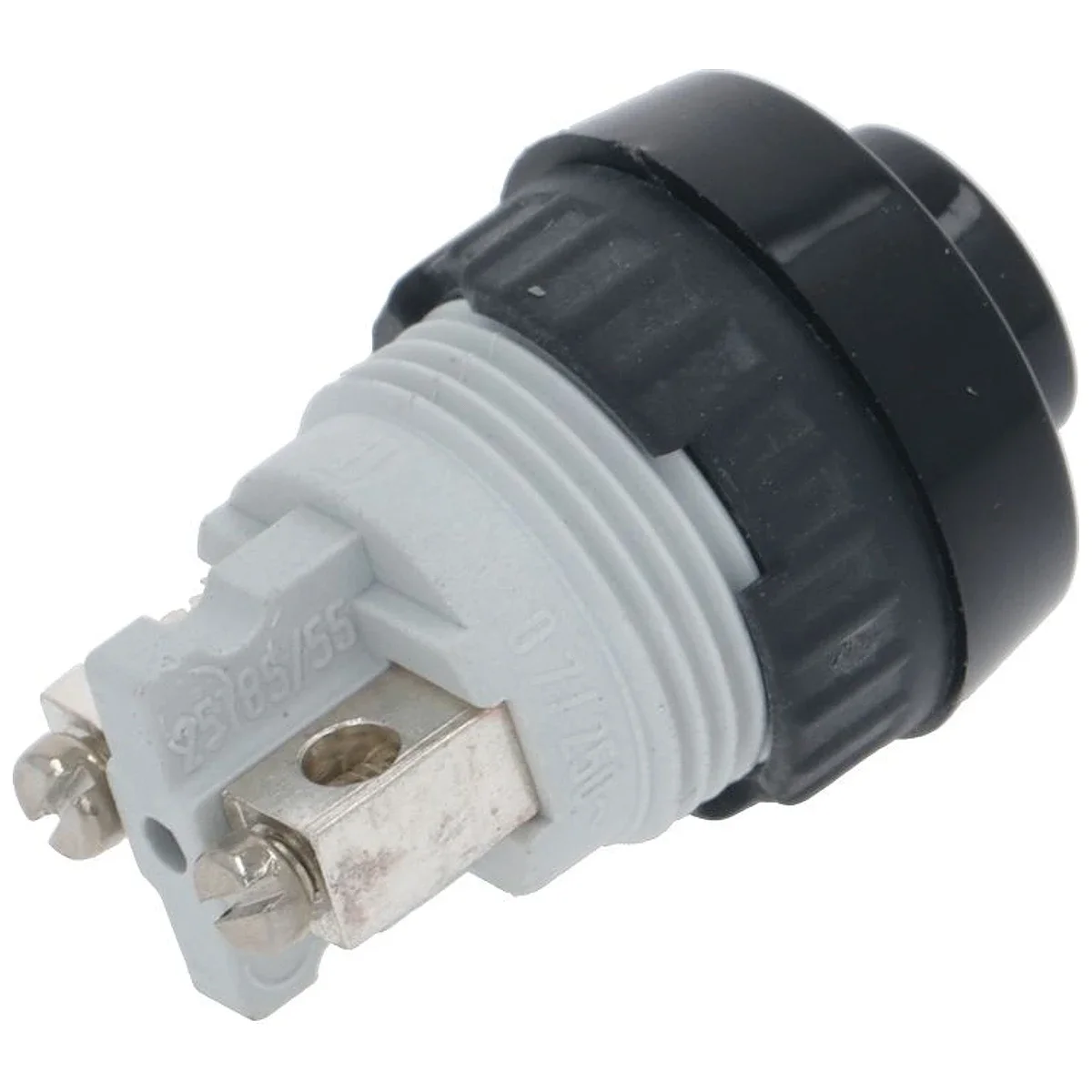

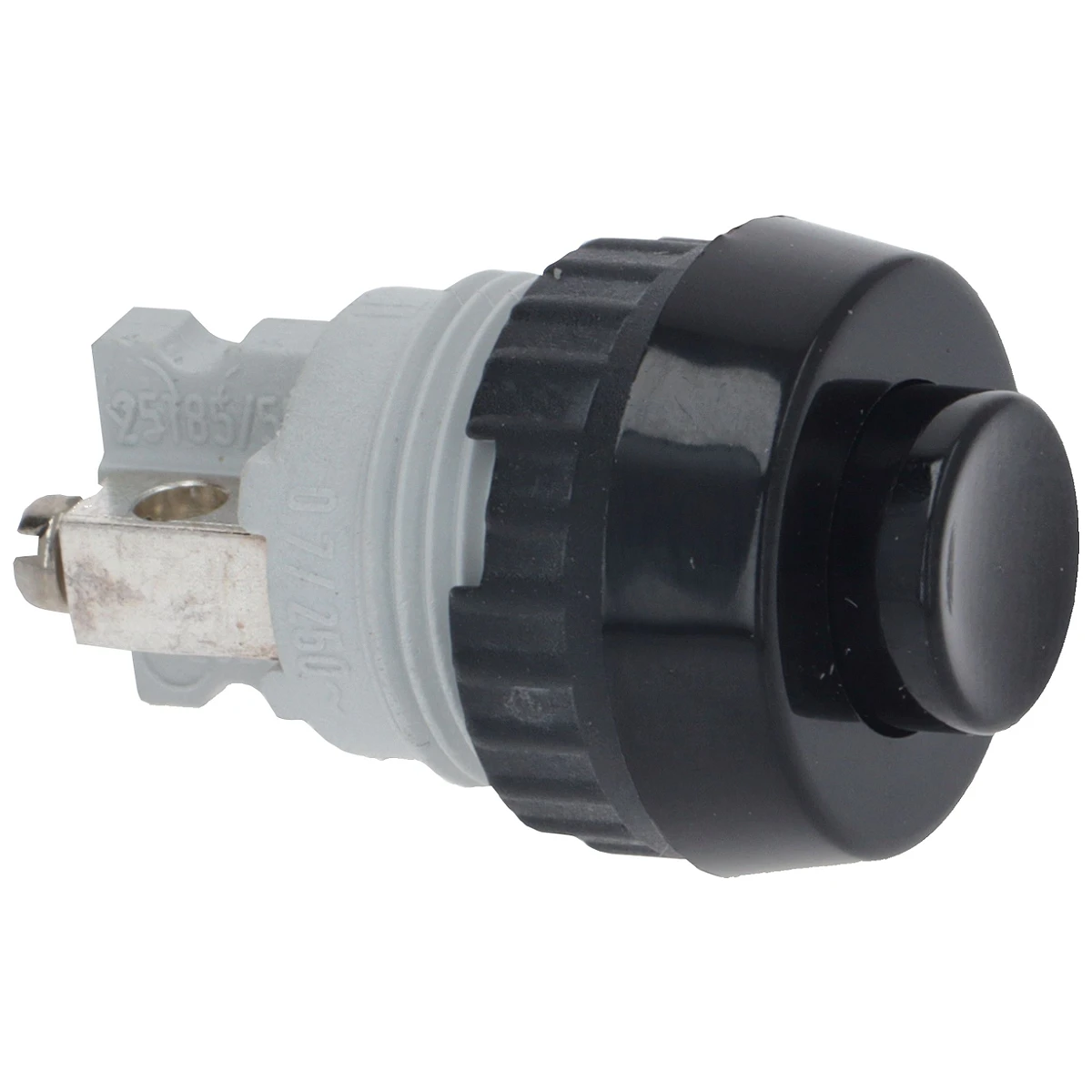

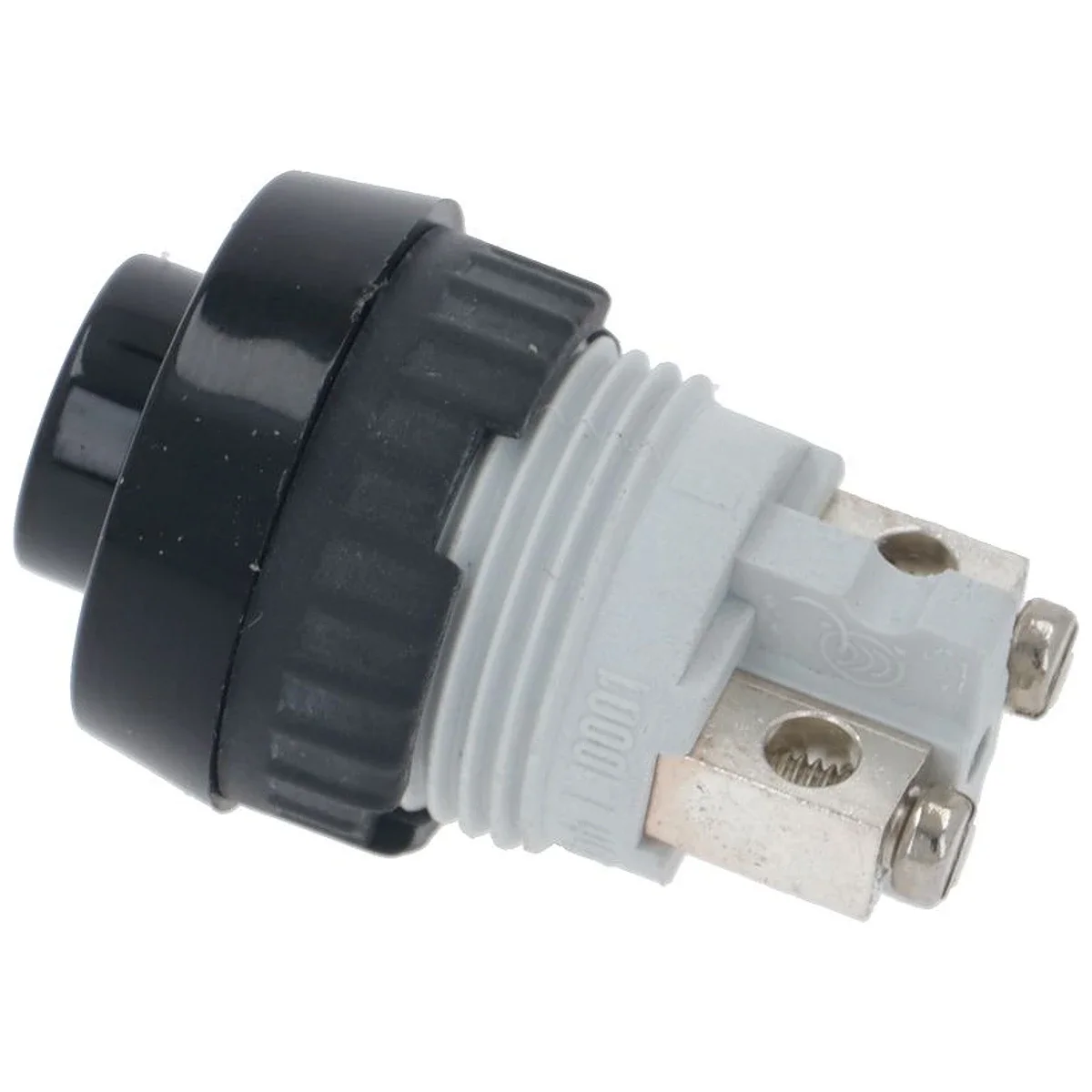

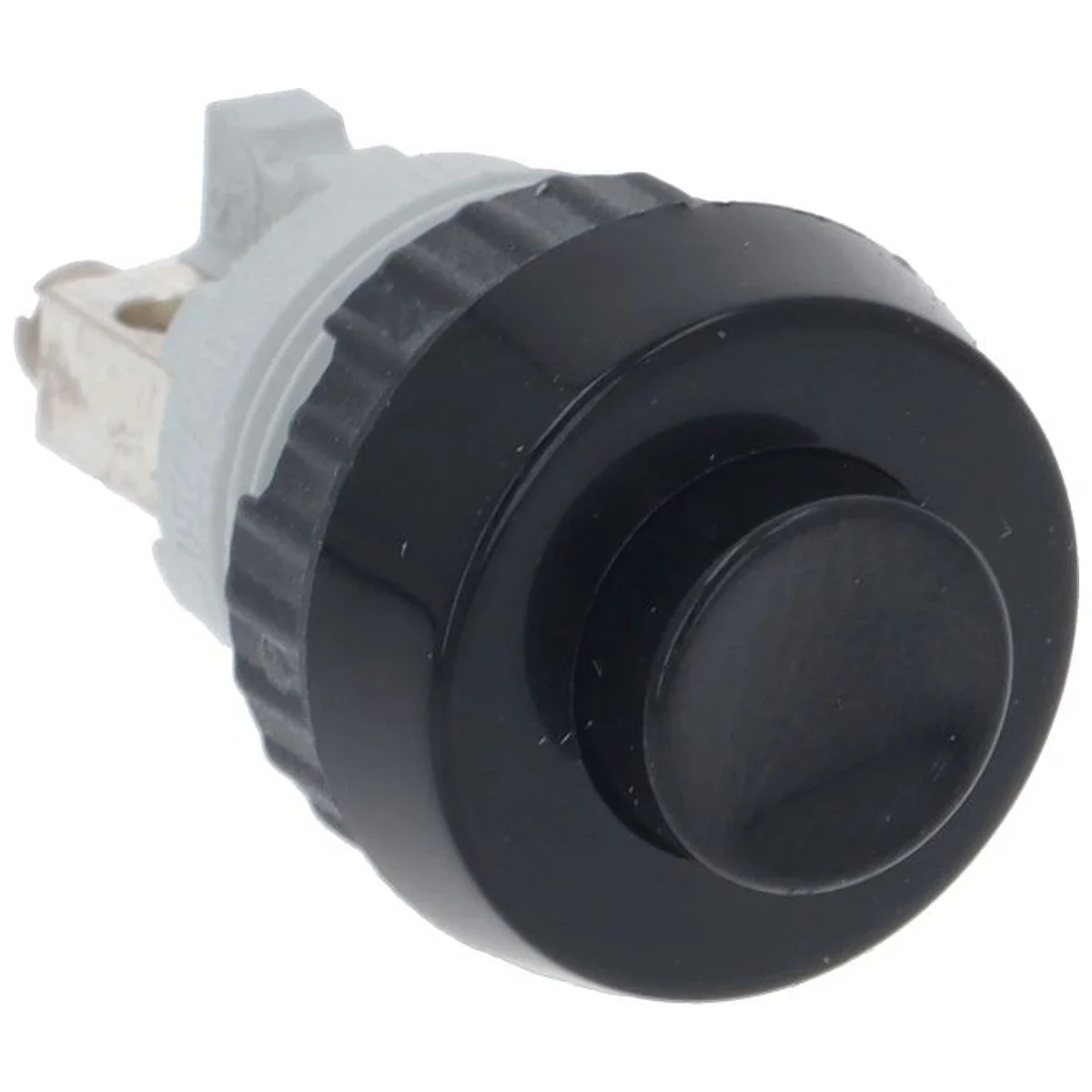

Trykknap 1-polet med sluttekontakt — hoved ø 19 mm, indbygningshul ø 15 mm

Én sluttekontakt — knappen slutter kun mens den holdes inde

Knappen har én sluttekontakt, på engelsk normally open. Kredsen er brudt i hvile og sluttes først når man trykker. Slipper man knappen, går den af sig selv tilbage, og kredsen brydes igen.

Det er den funktion man bruger til at starte en kværn, dosere en portion eller give et kortvarigt impulssignal til et relæ. Knappen er altså ikke en afbryder — den holder ikke sin stilling og kan ikke bruges som hovedafbryder.

Hoved på ø 19 mm i et hul på ø 15 mm

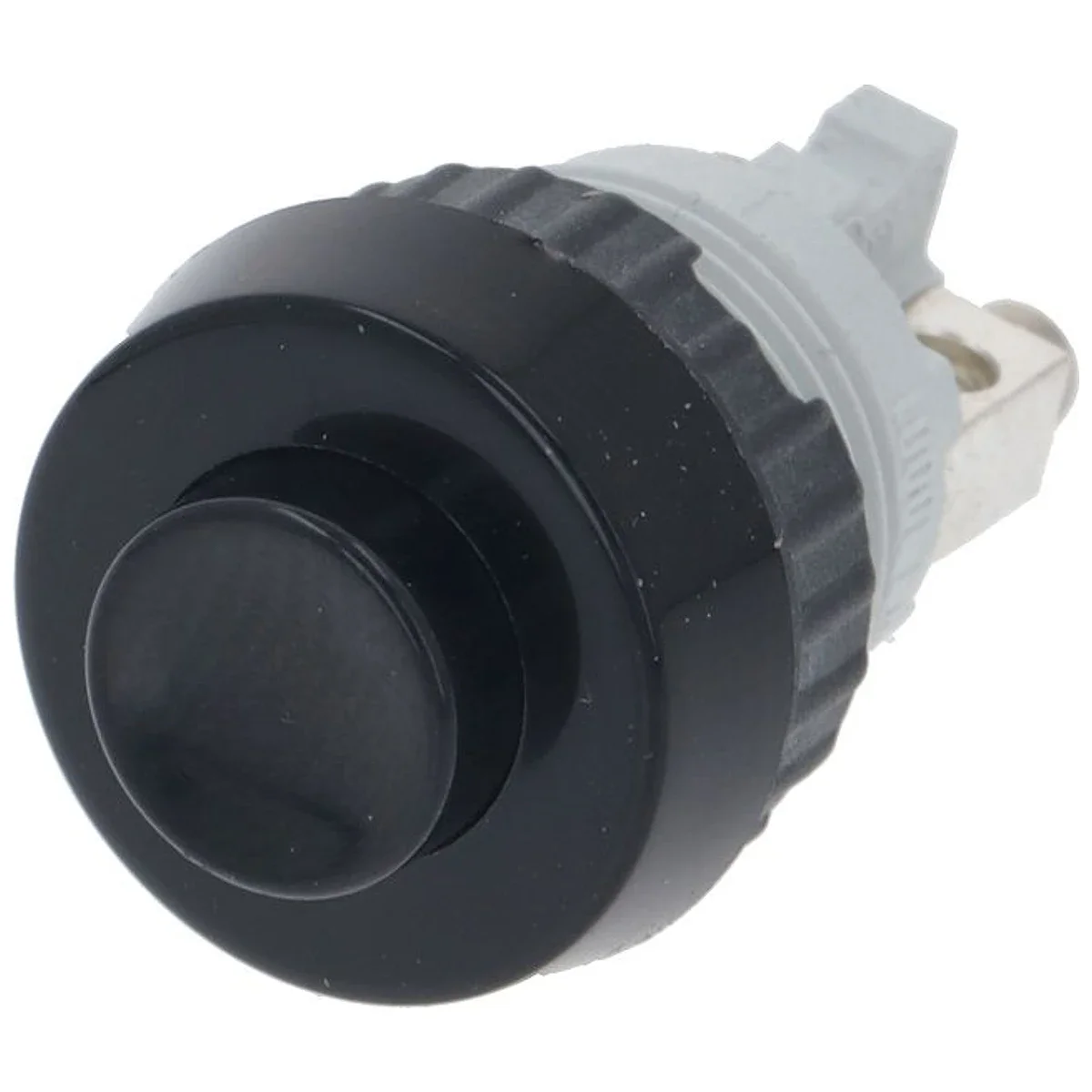

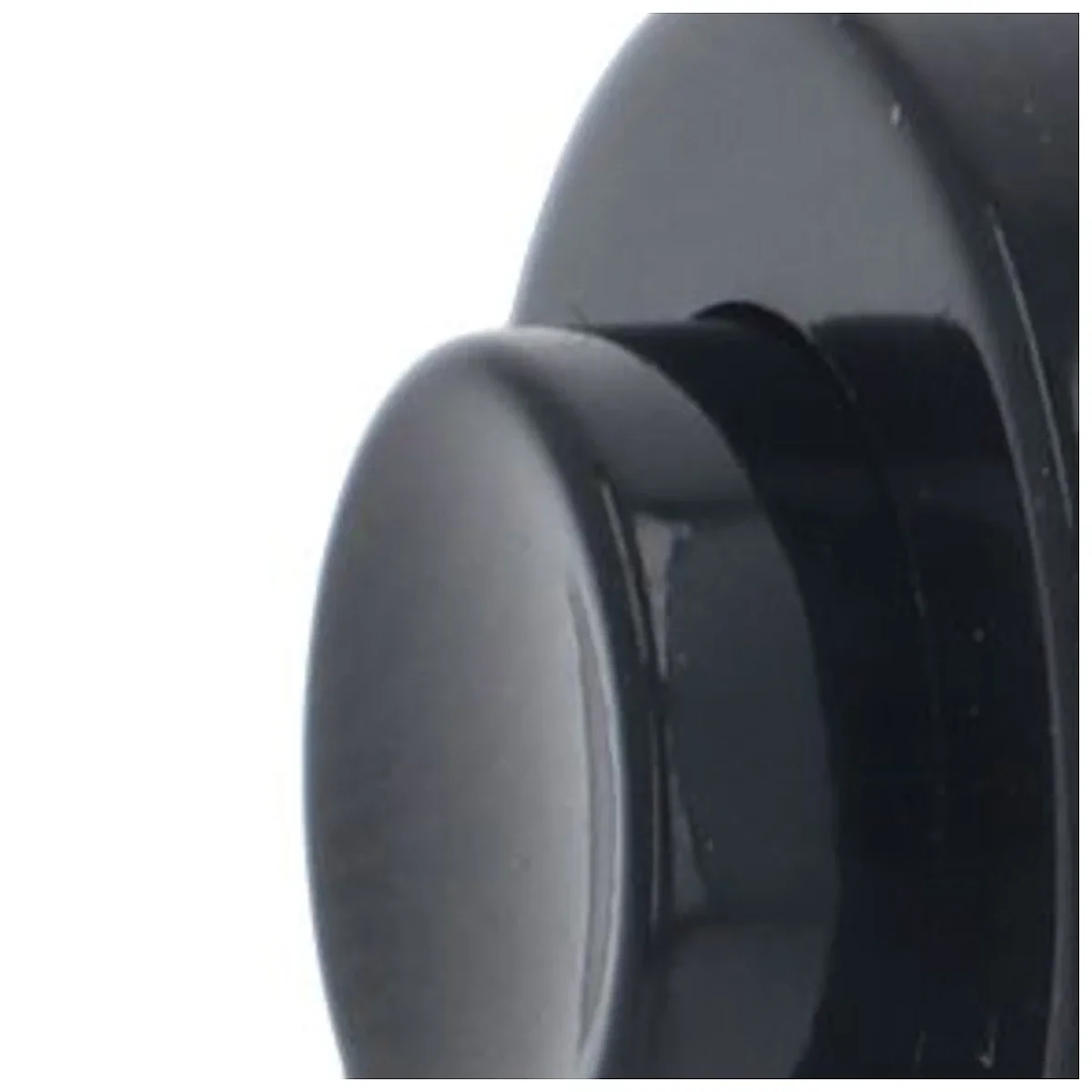

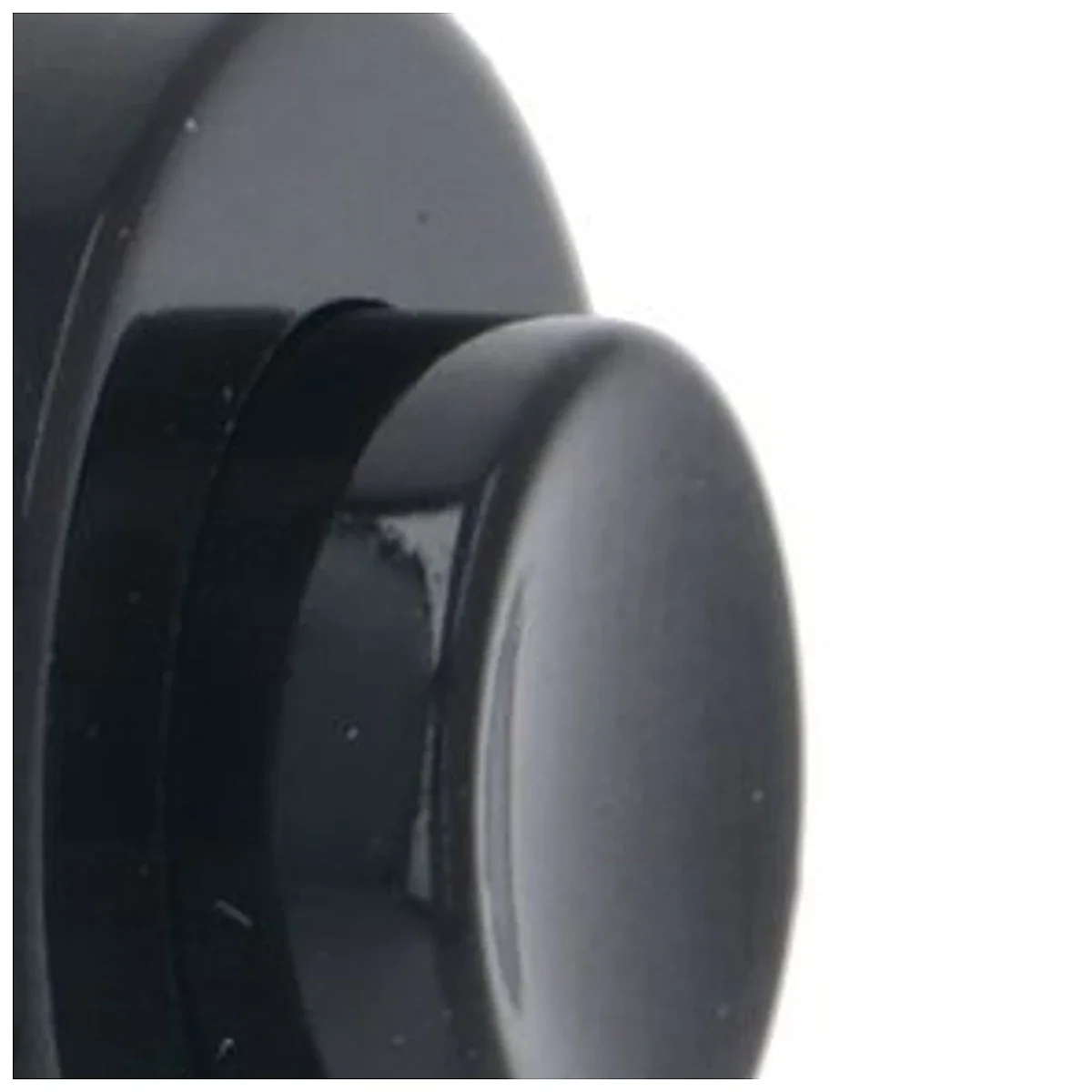

Selve knappehovedet måler ø 19 mm, mens indbygningshullet i frontpladen kun er ø 15 mm. Hovedet dækker altså kanten af hullet og skjuler eventuelle skrammer fra den gamle knap.

Mål altid hullet i pladen, ikke hovedet på den gamle knap. Sidder der en større knap i, kan det være hullet er boret op, og så holder denne ikke fast.

0,7 A ved 250 V — en styrestrømsknap

Knappen er mærket 0,7 A ved 250 V. Det er en beskeden strøm, og den fortæller hvad knappen er tænkt til: at styre et relæ, en kontaktor eller et elektronisk kort, ikke at bryde motorstrøm direkte.

Sad der en kraftigere knap i maskinen før, eller går knappen igennem til motoren uden mellemled, skal du vælge en trykknap med højere mærkestrøm. En underdimensioneret knap brænder sammen i kontaktfladen og svigter typisk kort tid efter monteringen.

Tekniske specifikationer

Kompatible modeller

LF lister denne trykknap til én producent: OBEL, på maskintypen kværn-dispenser, i modellerne DSQ, EB, GLOBO »G« og MITOCONIC. Det er hele listen hos leverandøren — der er ikke udeladt noget.

Vi har hidtil solgt knappen som reservedel til JUPA-bageriudstyr, og den har vist sig at passe der. Den kompatibilitet står ikke i LF's egne data, så vi skriver den åbent: den bygger på vores erfaring, ikke på leverandørens modelliste. Er du i tvivl, så send os et billede af den gamle knap og målet på hullet, så kigger vi på det sammen.

Knappen er i øvrigt en standardkomponent, og listen er ikke udtømmende. Afgørende er tre ting: hullet skal være ø 15 mm, kontakten skal være en sluttekontakt der kun leder mens man trykker, og strømmen gennem knappen må ikke overstige 0,7 A.
