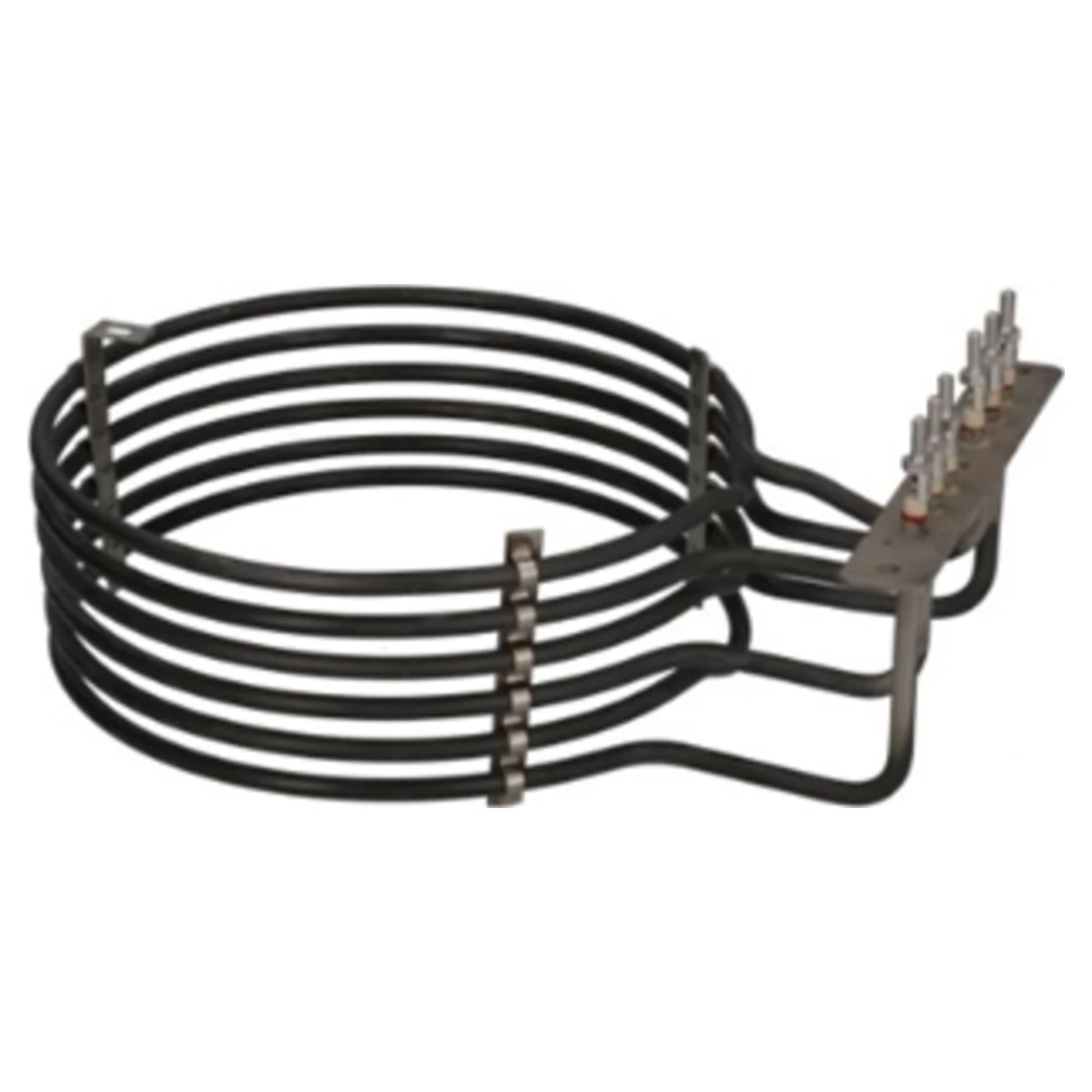

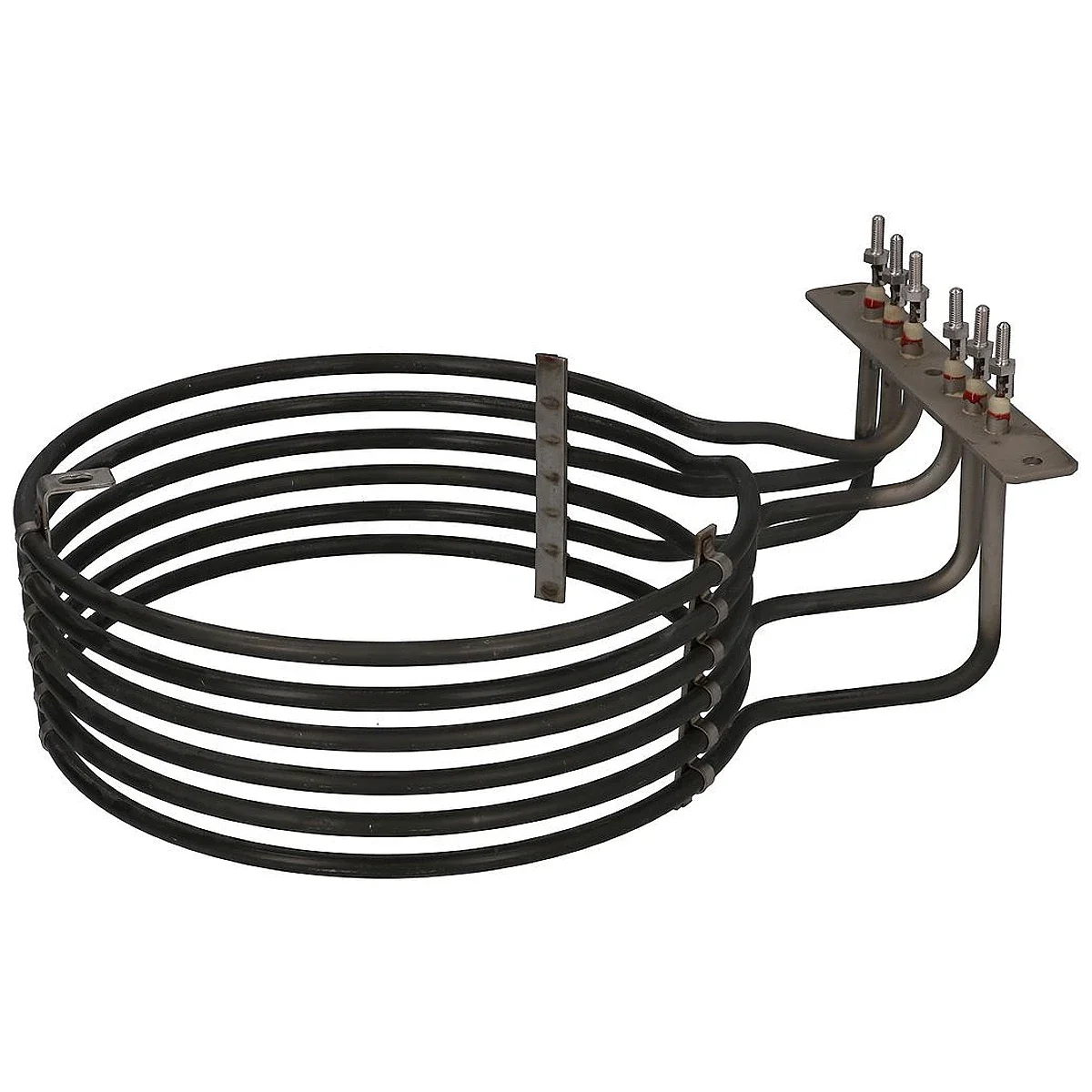

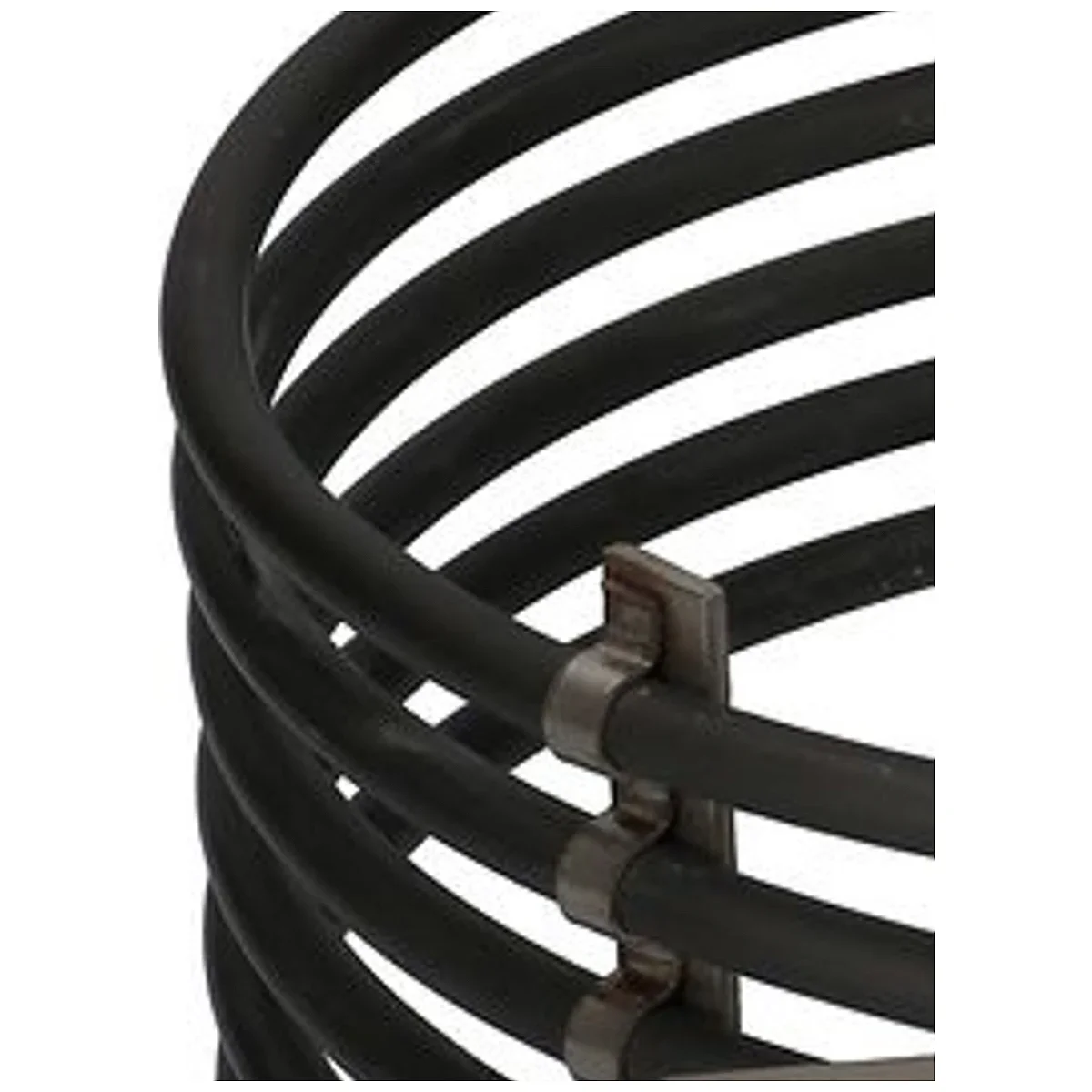

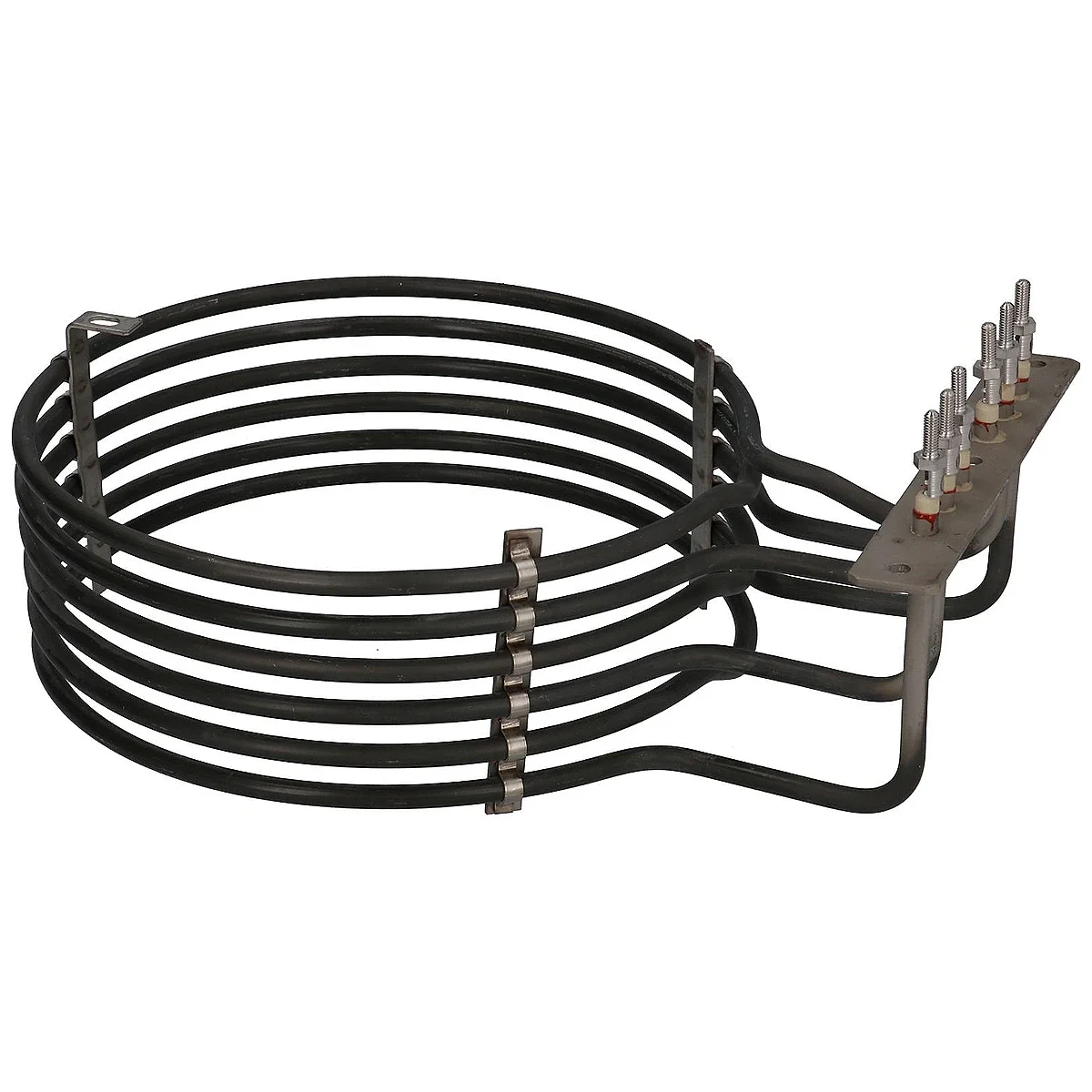

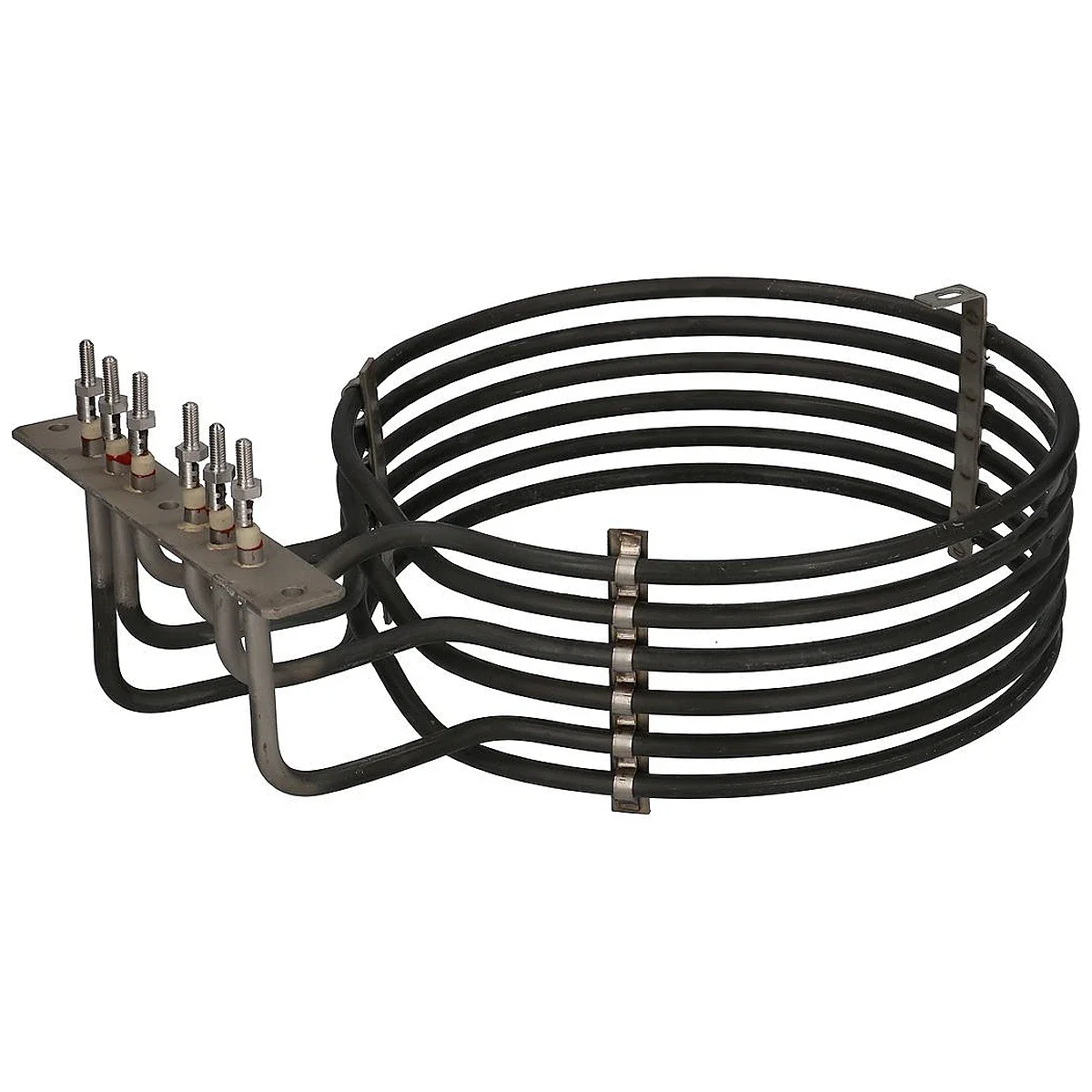

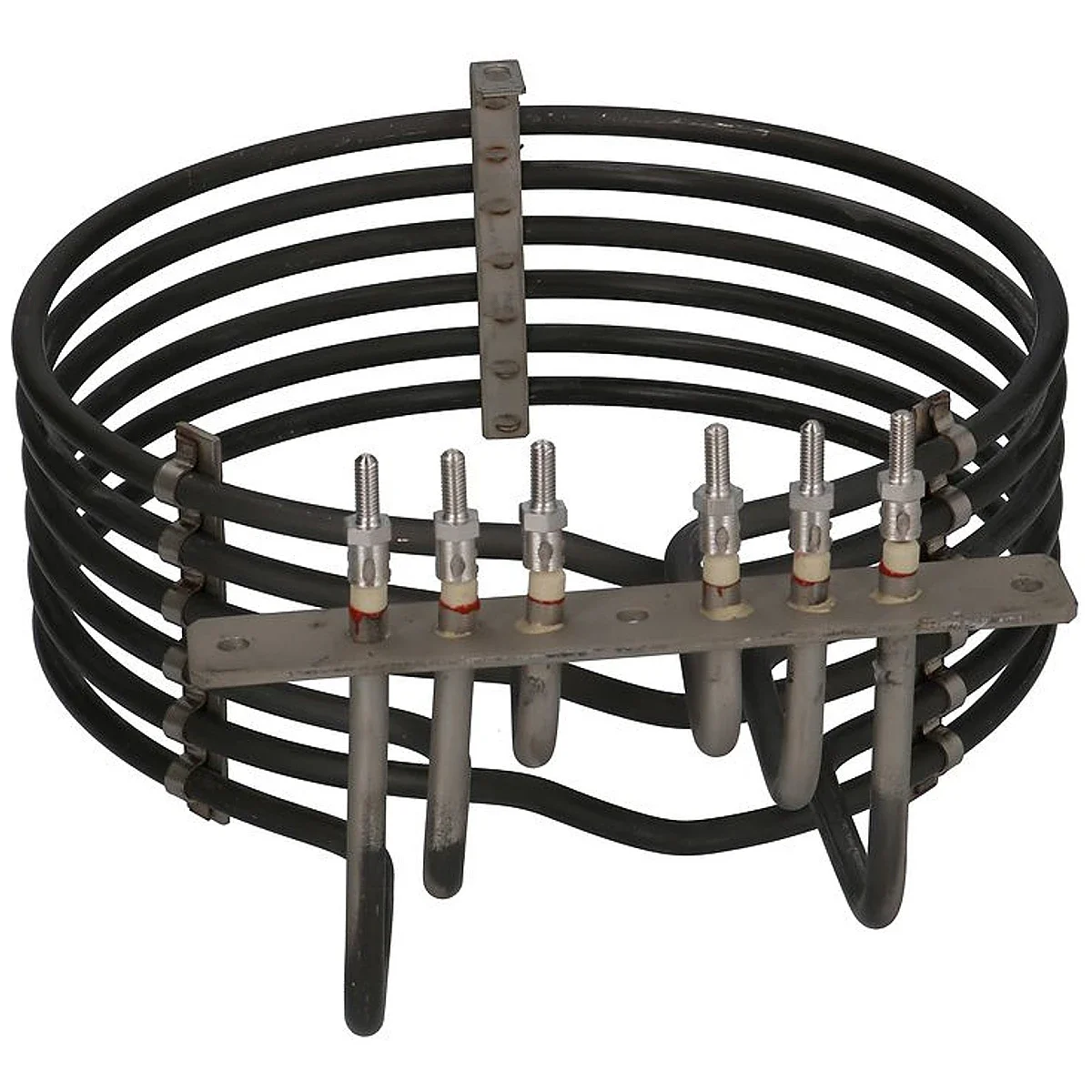

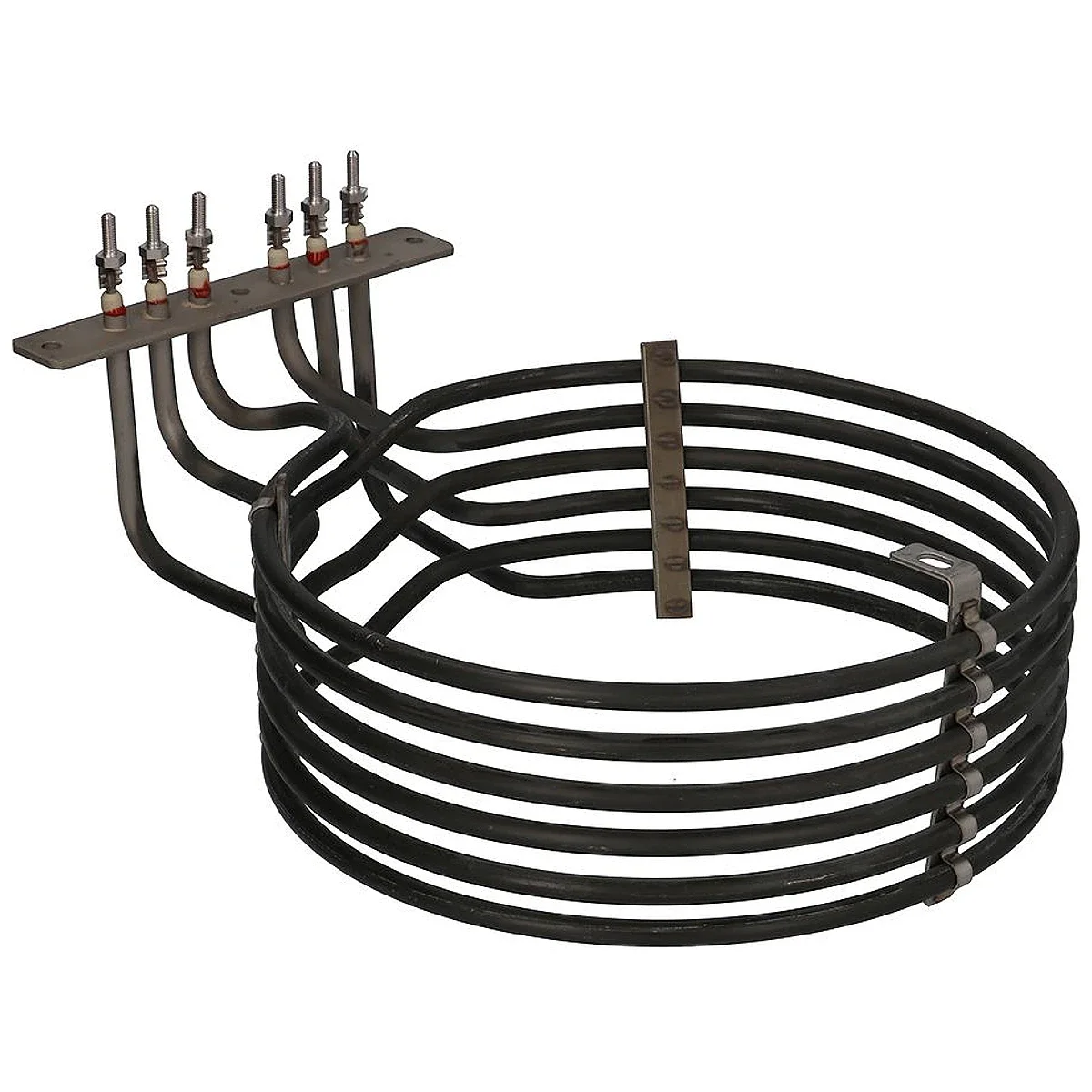

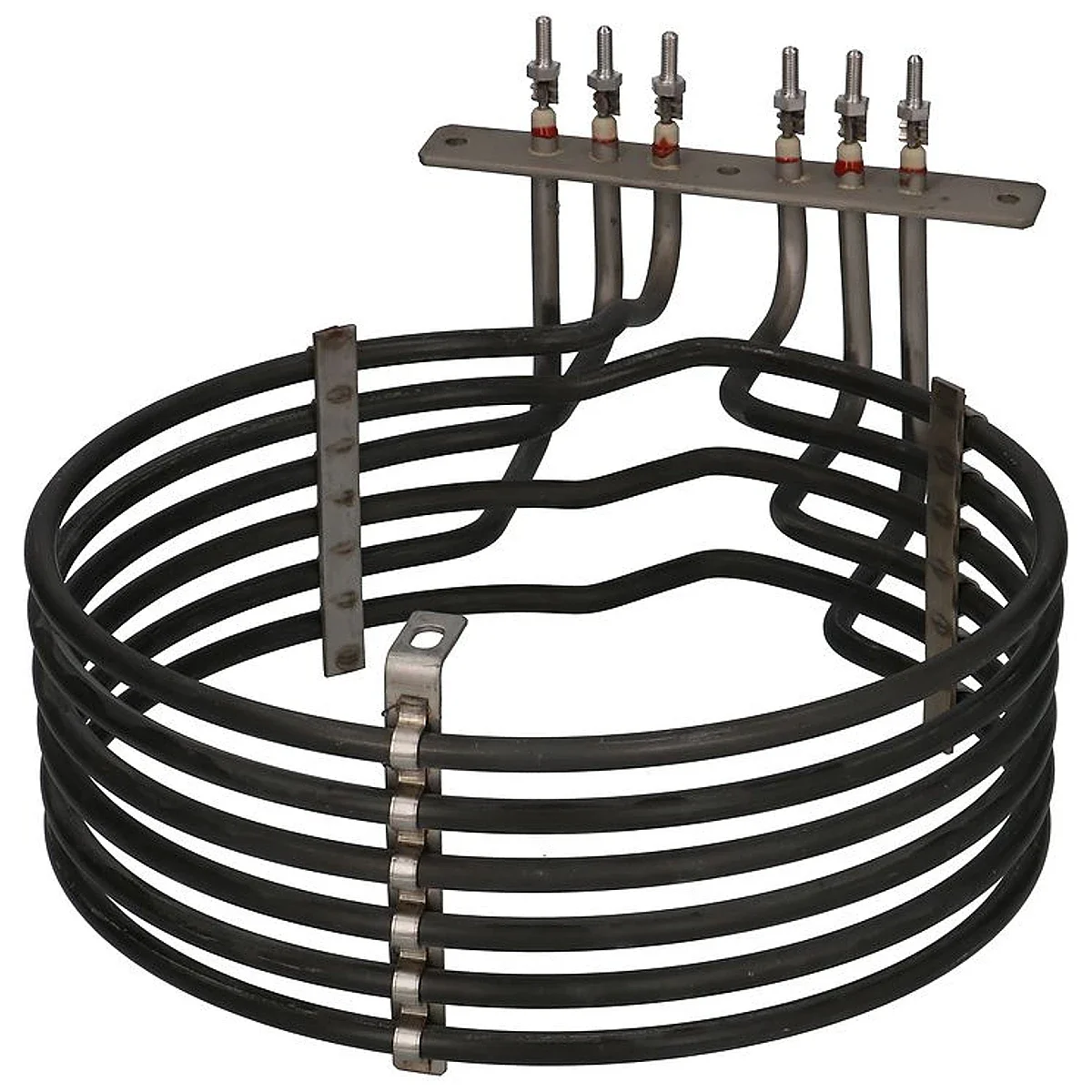

LF-3755008 er et rundt varmelegeme på 5400 W ved 230 V, viklet som en spiral og bygget til at sidde bag blæservingen i en elektrisk konvektionsovn. Udvendig diameter er 203 mm, indvendig diameter 191 mm, og den samlede byggehøjde er 118 mm inklusive tilslutningsbenene.
Elementet fastgøres med en flange på 140 x 22 mm, der skrues fast i ovnens bagvæg. Leverandøren lister det til Lainox FE05 konvektionsovn, og krydsreferencerne dækker desuden GEV, GIGA og IRCA.

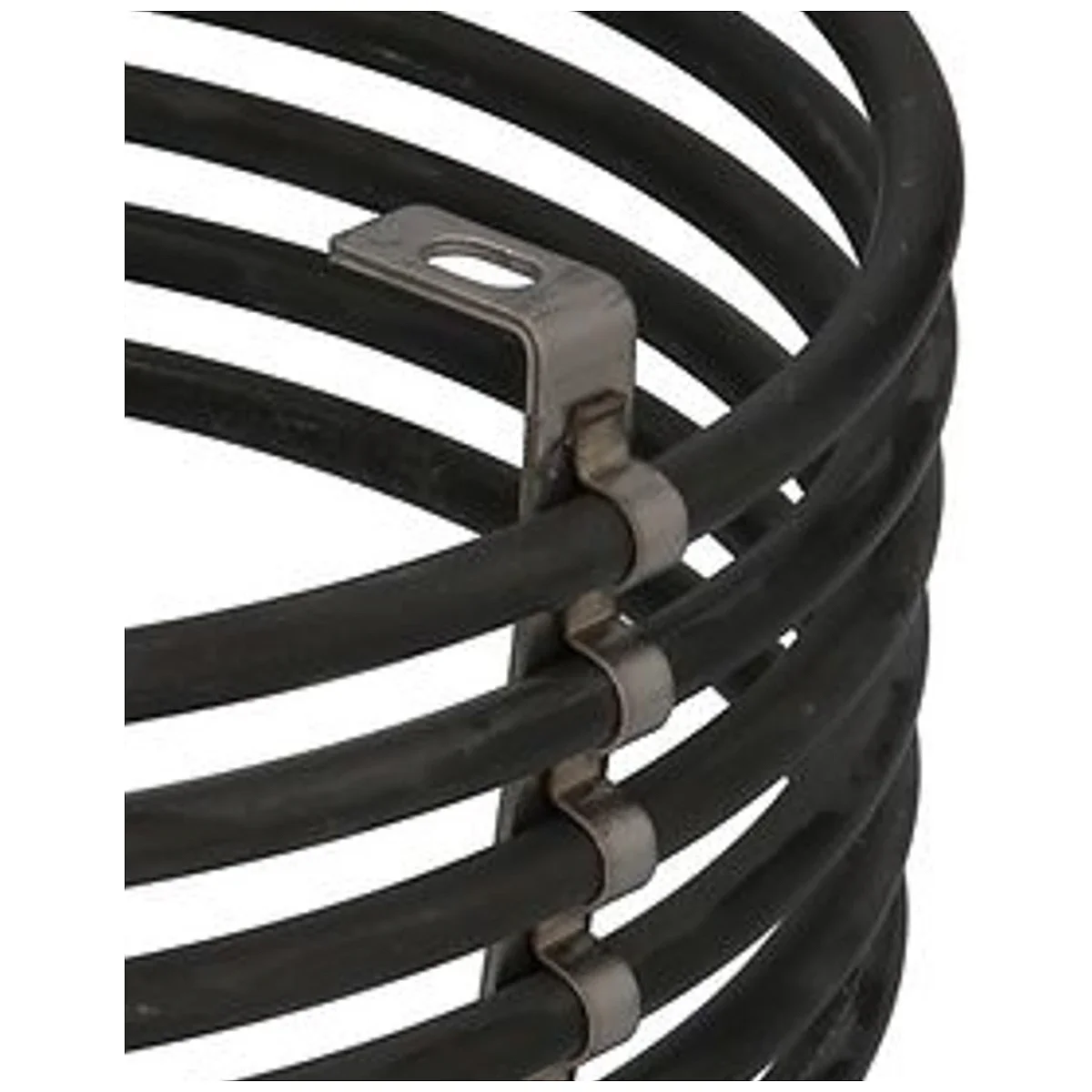

Spiralformen giver en stor varmeflade på lidt plads. Blæseren suger luft ind gennem midten af spiralen og kaster den ud i ovnrummet, så temperaturen bliver ensartet fra top til bund.
415850 GEV · 418191 GEV · 760978 GIGA · 1GIK3V863001 IRCA · R65015830 LAINOX · R65011500 LAINOX · 50303560 LAINOX · 50303810 LAINOX
Mål tre ting på det gamle element, før du bestiller: den udvendige ringdiameter (203 mm), flangens mål (140 x 22 mm) og afstanden mellem tilslutningsbenene. Kontrollér samtidig at blæseren kører frit – et element, der brænder over igen kort efter, skyldes næsten altid manglende luftgennemstrømning.
Hvordan ved jeg om elementet er brændt over?
Afbryd ovnen fra strømmen, tag ledningerne af tilslutningsbenene og mål modstanden over elementet. Et helt element på 5400 W ved 230 V måler omkring 9,8 ohm. Uendelig modstand betyder brud på tråden. Mål også fra hvert ben til ovnens chassis – er der forbindelse dér, er elementet utæt og skal skiftes med det samme.
Hvilke mål skal jeg kontrollere før jeg bestiller?
Tre mål afgør om elementet passer: den udvendige diameter på 203 mm, den indvendige diameter på 191 mm og flangen på 140 x 22 mm. Den samlede byggehøjde er 118 mm. Ringdiameteren alene er ikke nok – flangen skal passe i den udskæring, der allerede sidder i ovnens bagvæg.
Hvorfor er elementet formet som en spiral?
Elementet sidder bag blæservingen i en konvektionsovn. Vingen suger luft ind gennem midten og kaster den ud gennem spiralen, så luften varmes op på vej ud i ovnrummet. Spiralformen giver en stor varmeflade på lidt plads og en jævn temperatur i hele ovnen.
Passer det kun til Lainox?
Leverandøren lister Lainox FE05 konvektionsovn. Krydsreferencerne peger desuden på GEV, GIGA og IRCA, som leverer det samme element til flere ovnmærker. Passer diameteren, flangen og afstanden mellem benene, kan elementet også bruges i andre ovne med samme opbygning – mål efter på det gamle element.
Kan jeg selv skifte elementet?
Arbejdet skal udføres af en fagperson. Ovnen afbrydes helt fra strømmen, bagpladen tages af, blæservingen afmonteres, og flangen skrues løs. Flyt ledningerne én ad gangen, så de kommer på de samme ben som før, og skift pakningen ved flangen hvis den er hård eller revnet.
Hvad skal jeg være opmærksom på ved tilslutningen?

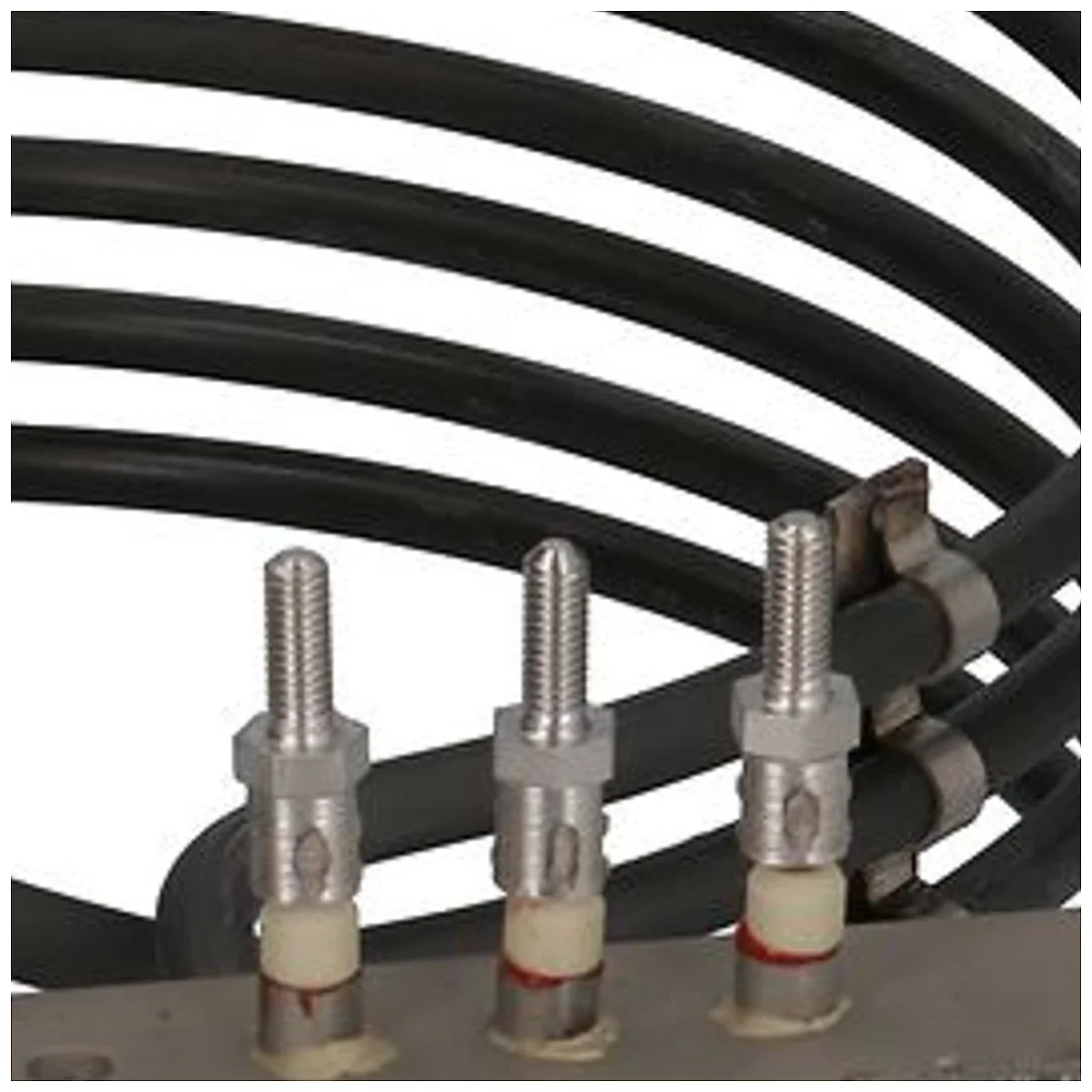

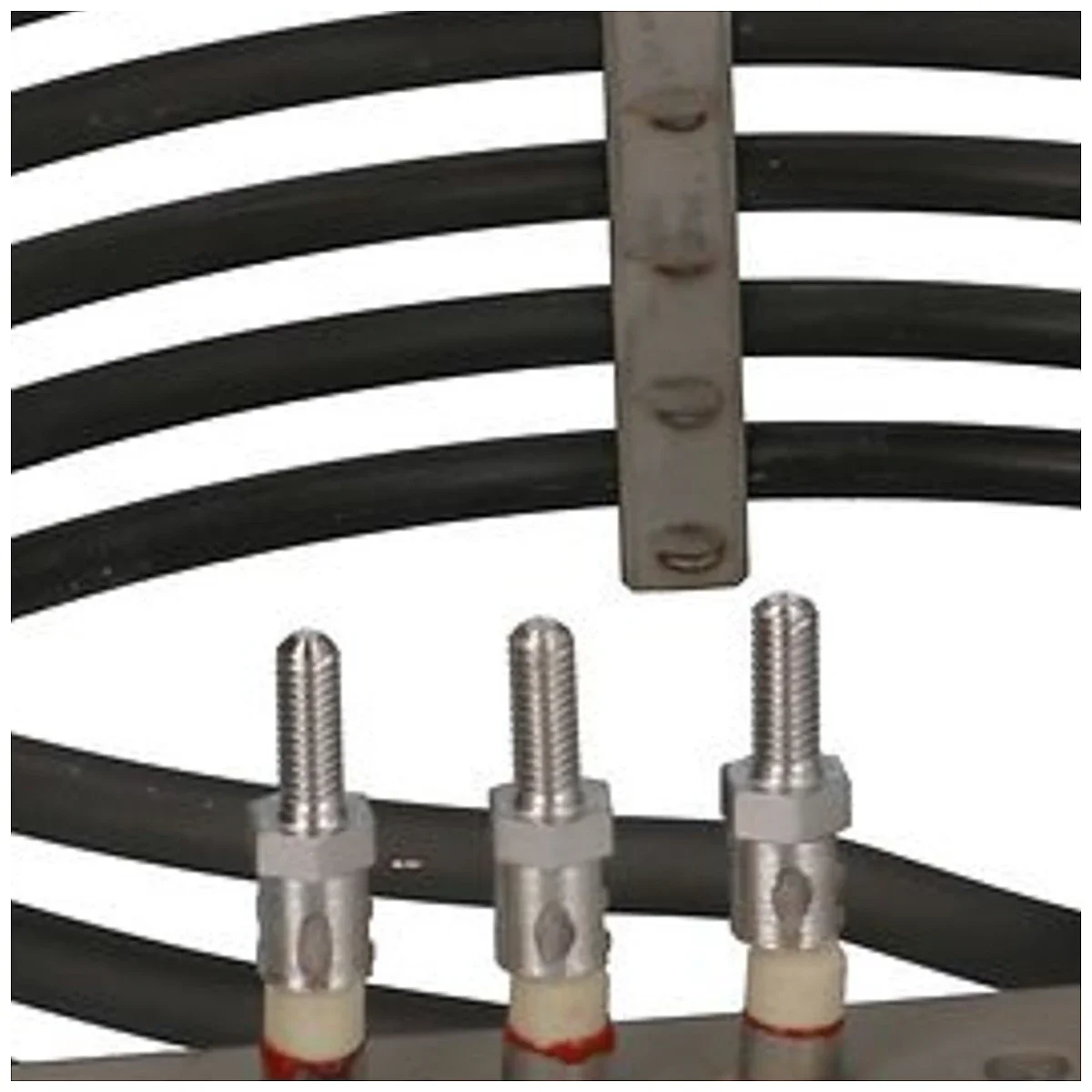

Brug varmebestandige silikoneledninger og rene kabelsko uden brandmærker. Spænd møtrikkerne på benene med måde – benene er skruet i elementets ender og tåler ikke overspænding. Ledningerne må hverken trække i benene eller ligge an mod varme flader.
Hvorfor brænder varmelegemer over?
De almindeligste årsager er en blæser der står stille eller kører langsomt, en tilstoppet luftvej, kalk og fedt på elementet, eller gentagne tørkørsler ved fuld effekt. Rens ovnrummet og kontrollér blæseren, når du skifter elementet – ellers brænder det nye over af samme grund.
Hvor lang tid tager leveringen?
Varen skaffes hjem til dig og leveres normalt på 5-7 hverdage. Den aktuelle leveringstid står altid øverst på produktsiden.
