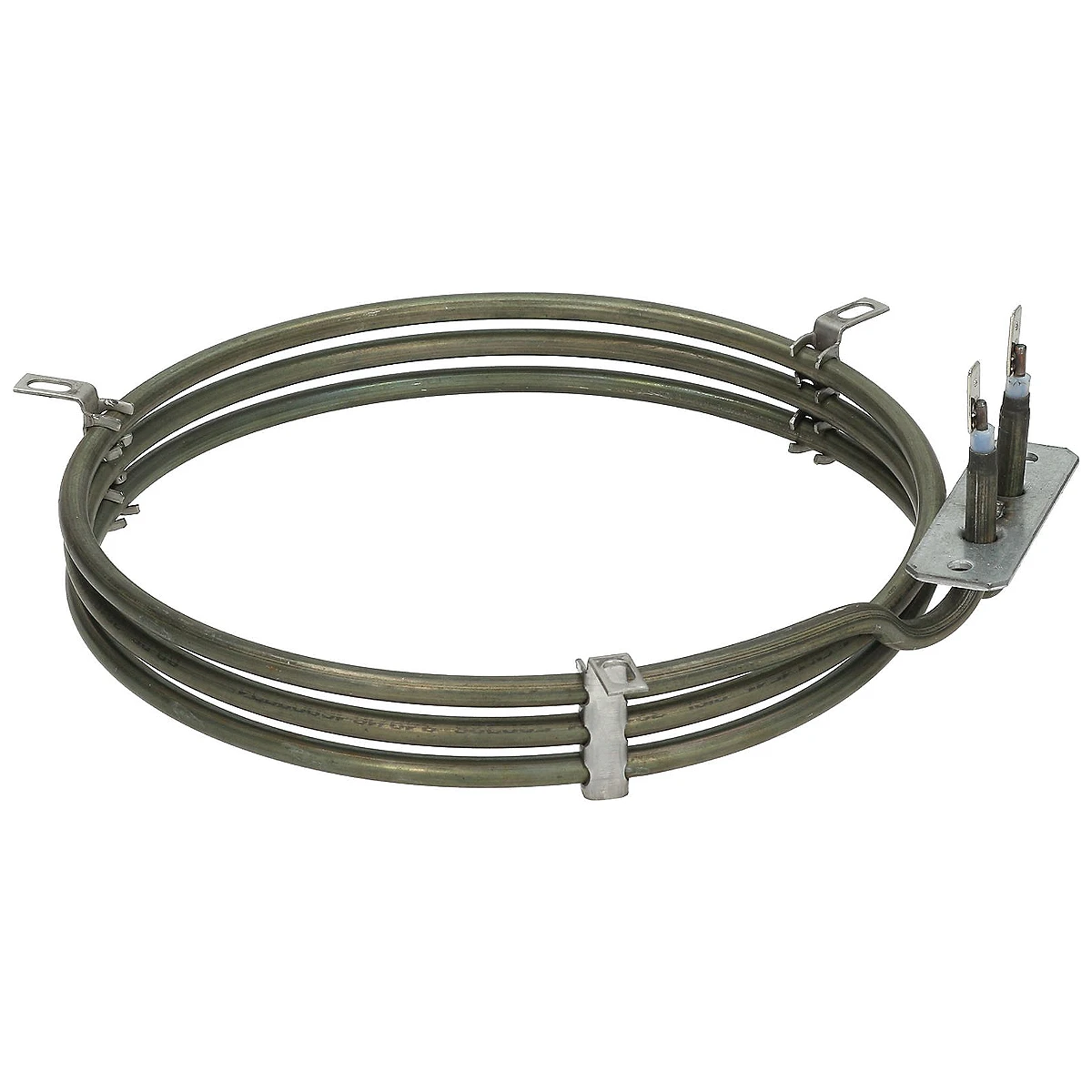

Varmelegeme til bla TECNODOM ovn 1500W 230V

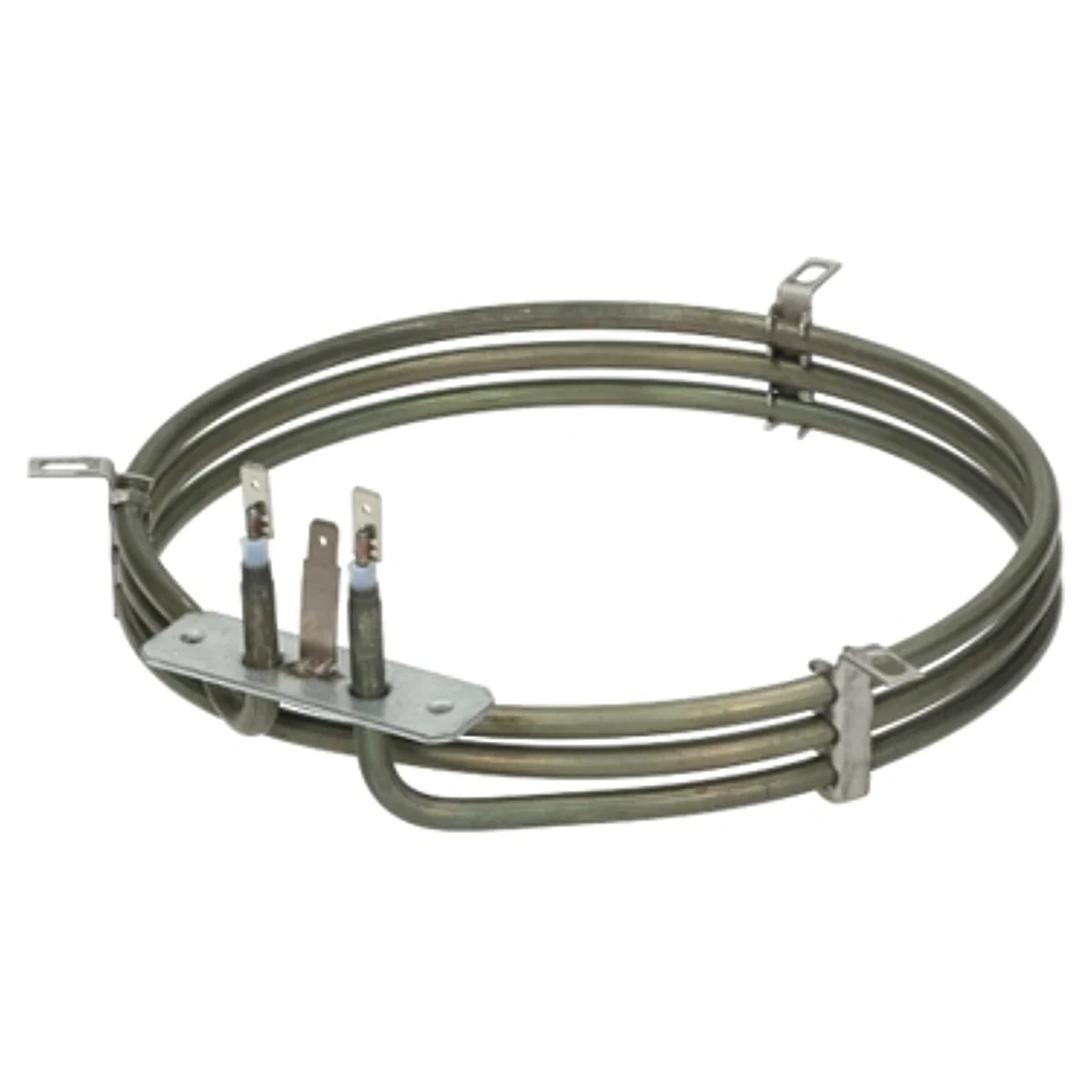

Ringvarmelegemet i varmluftsovnen

I en varmluftsovn sidder varmelegemet som en ring rundt om ventilatoren i bagvæggen. Luften suges ind midt i ringen, blæses ud gennem legemet og varmes op undervejs. Går legemet, bliver ovnen kold selvom ventilatoren stadig kører – det er den nemmeste måde at skelne de to fejl fra hinanden.

Mål ø 195 mm udvendigt og ø 180 mm indvendigt

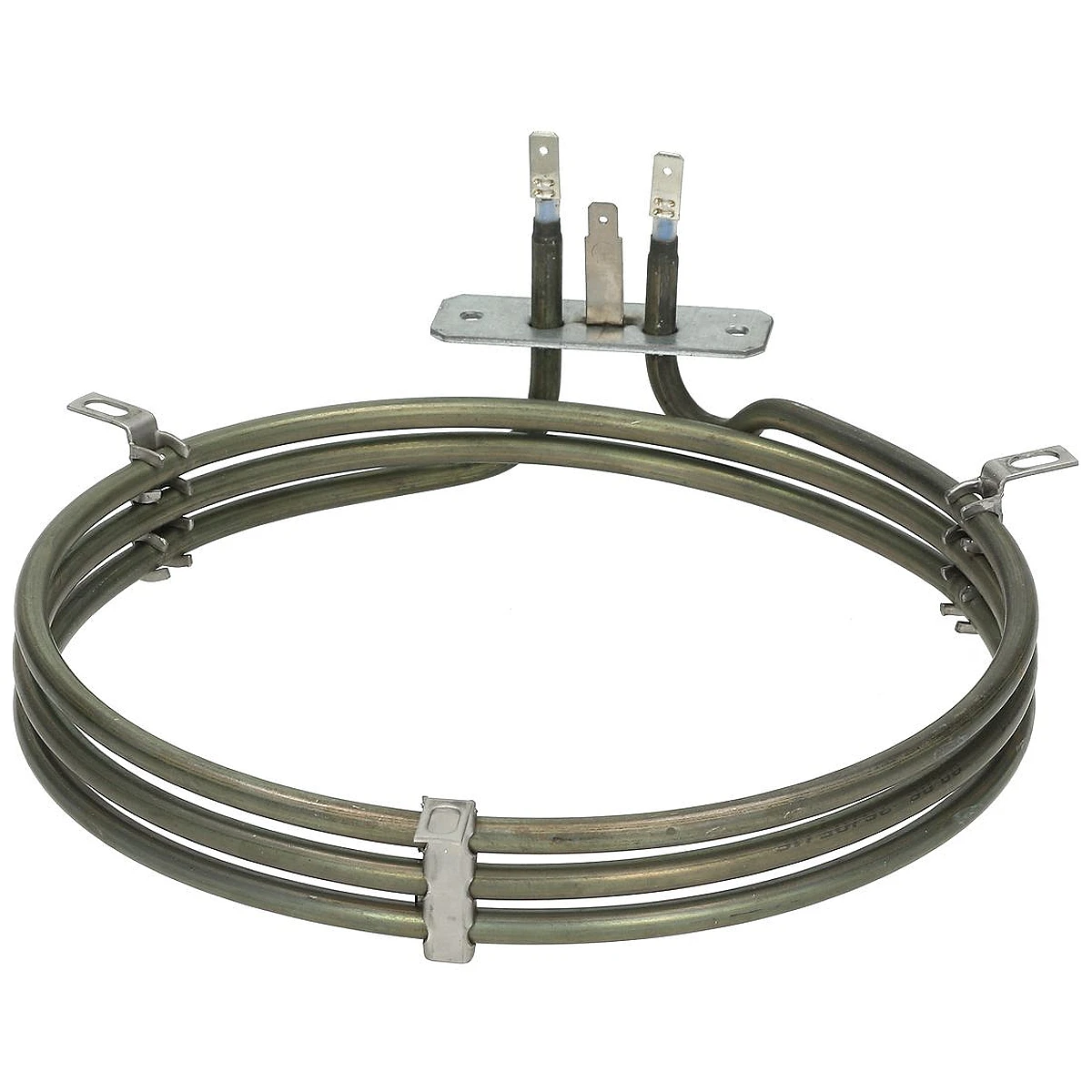

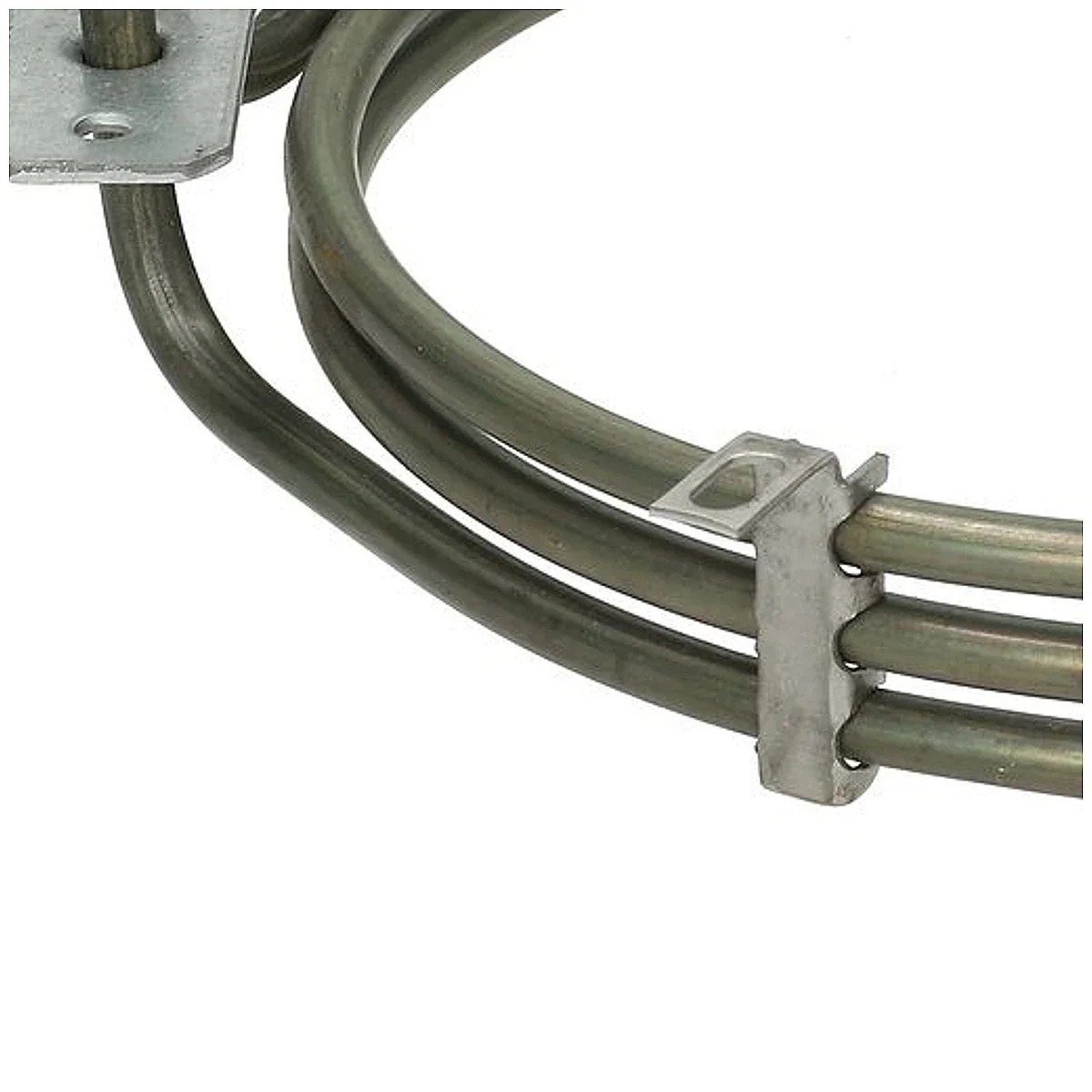

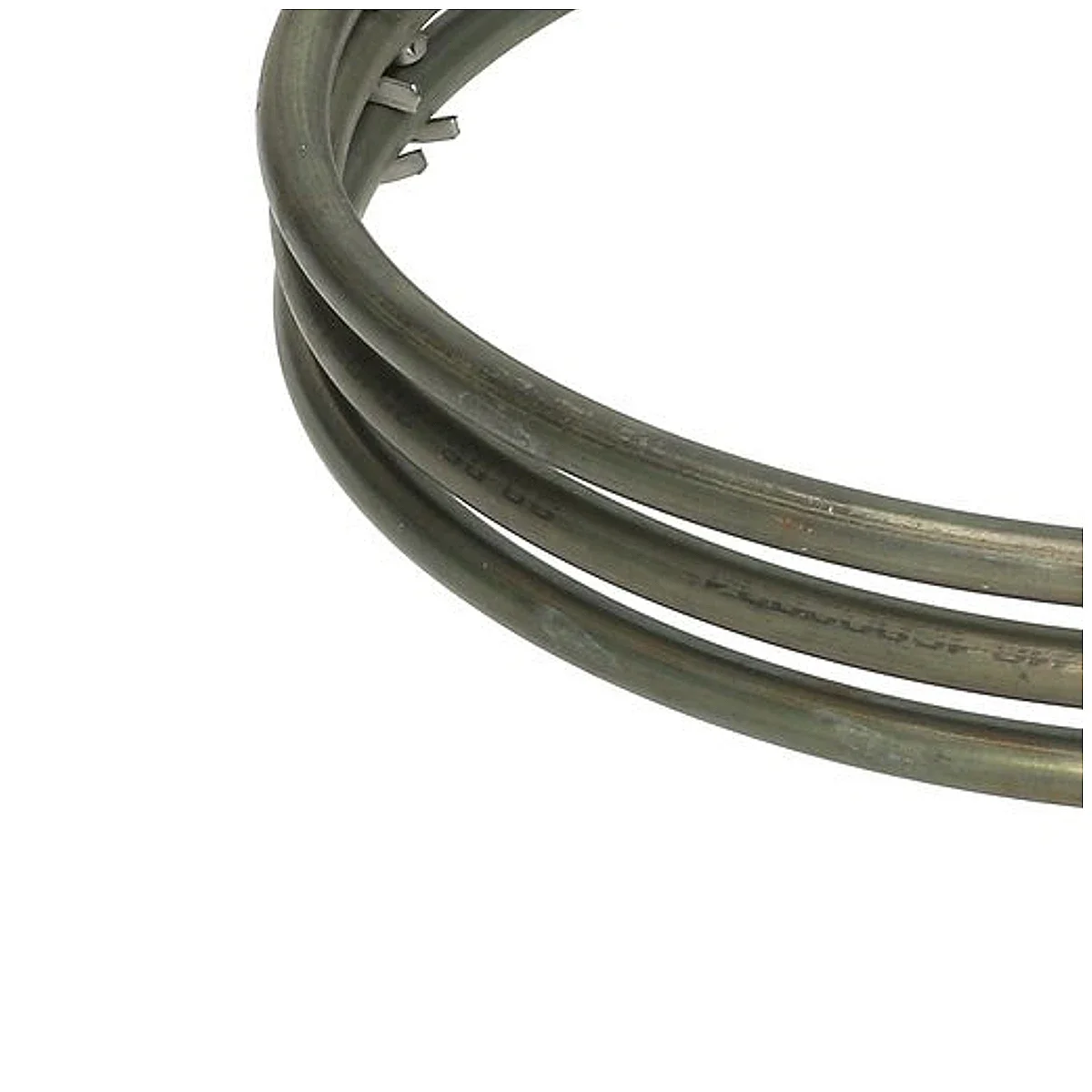

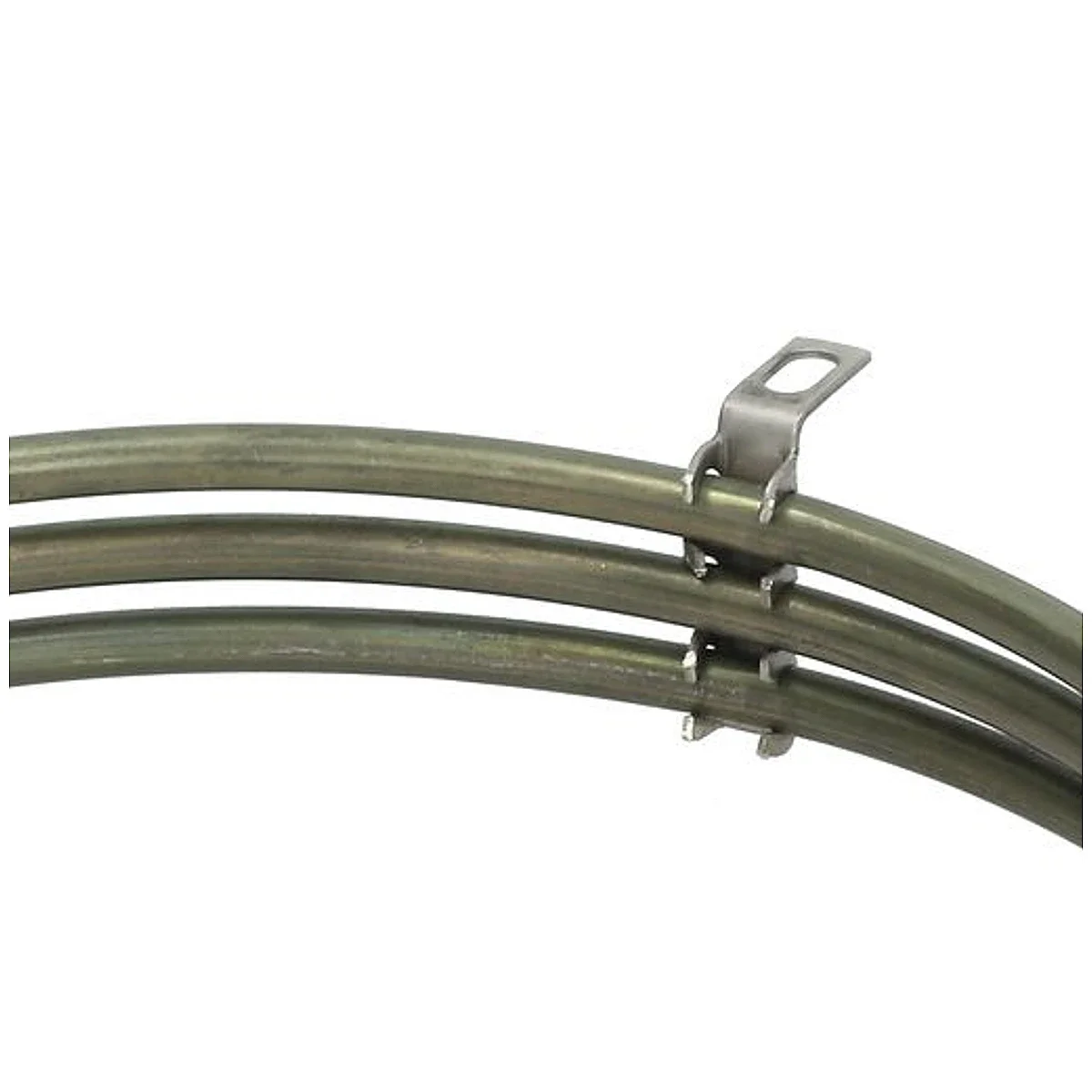

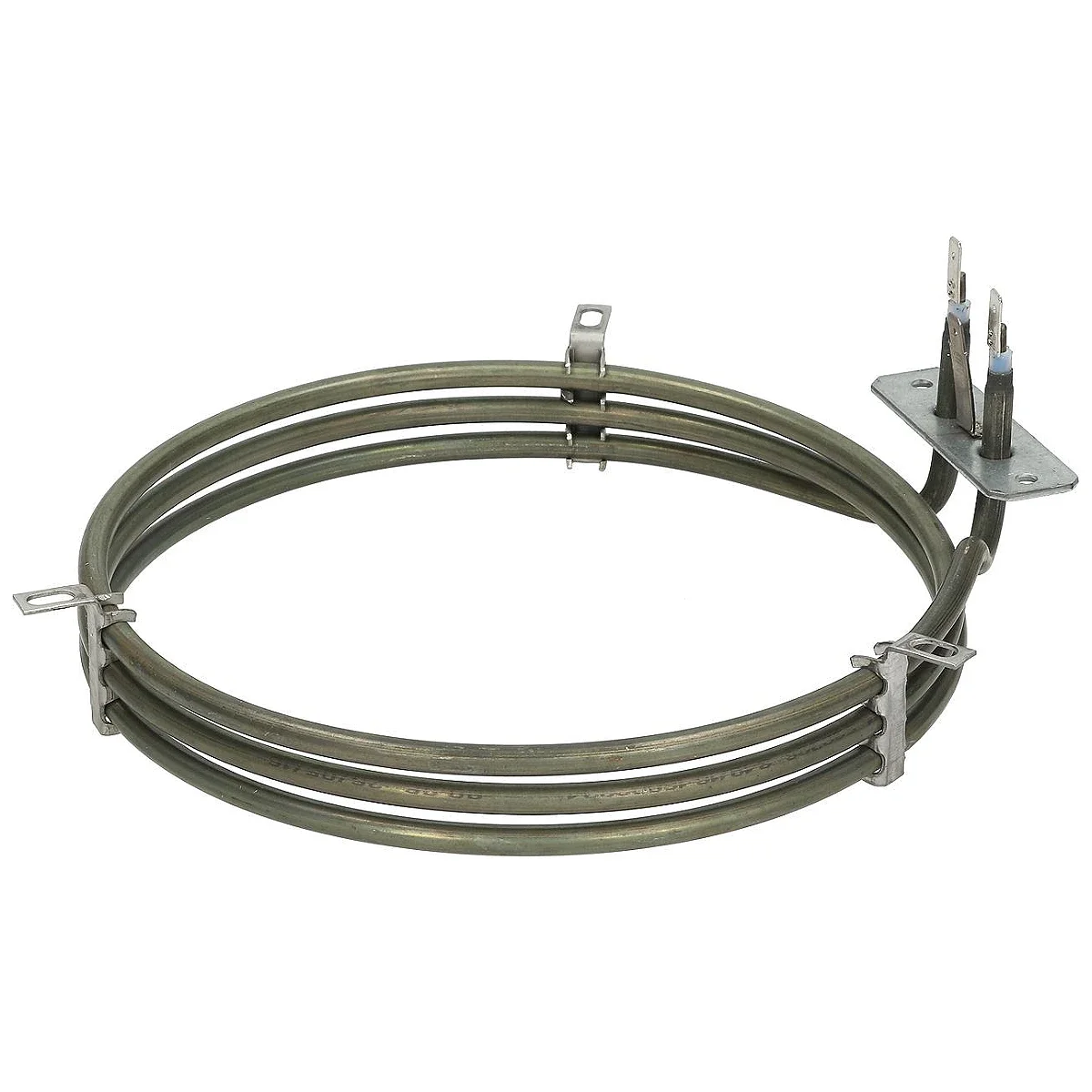

Ringen måler 195 mm i udvendig diameter og 180 mm indvendigt, og den samlede højde er 80 mm fordelt på tre vindinger. Målene skal passe til ovnrummets bagvæg og til ventilatorens diameter – en ring der er for stor, rammer ovnvæggen; en for lille dækker ikke ventilatorhjulet.

Flange 70 x 22 mm

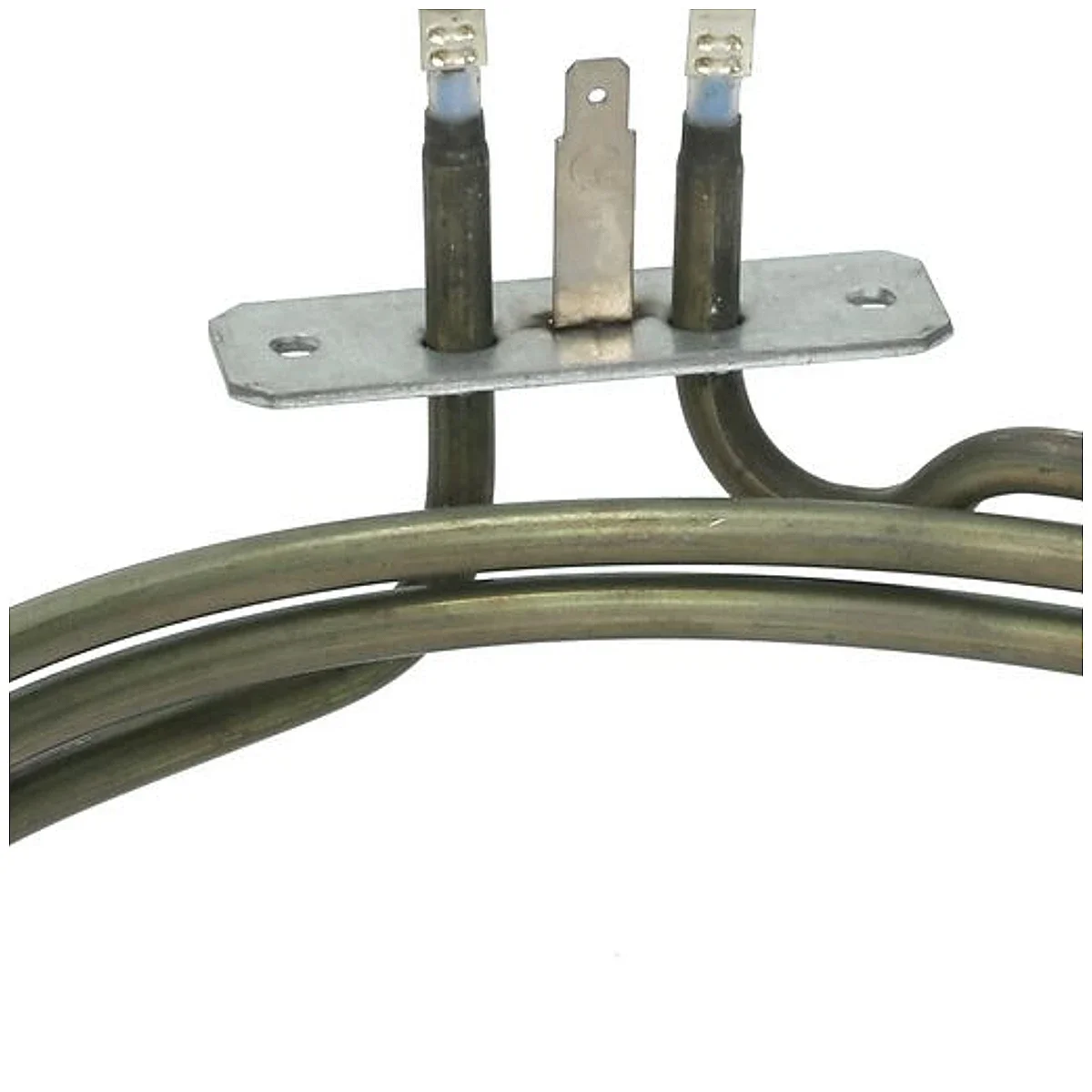

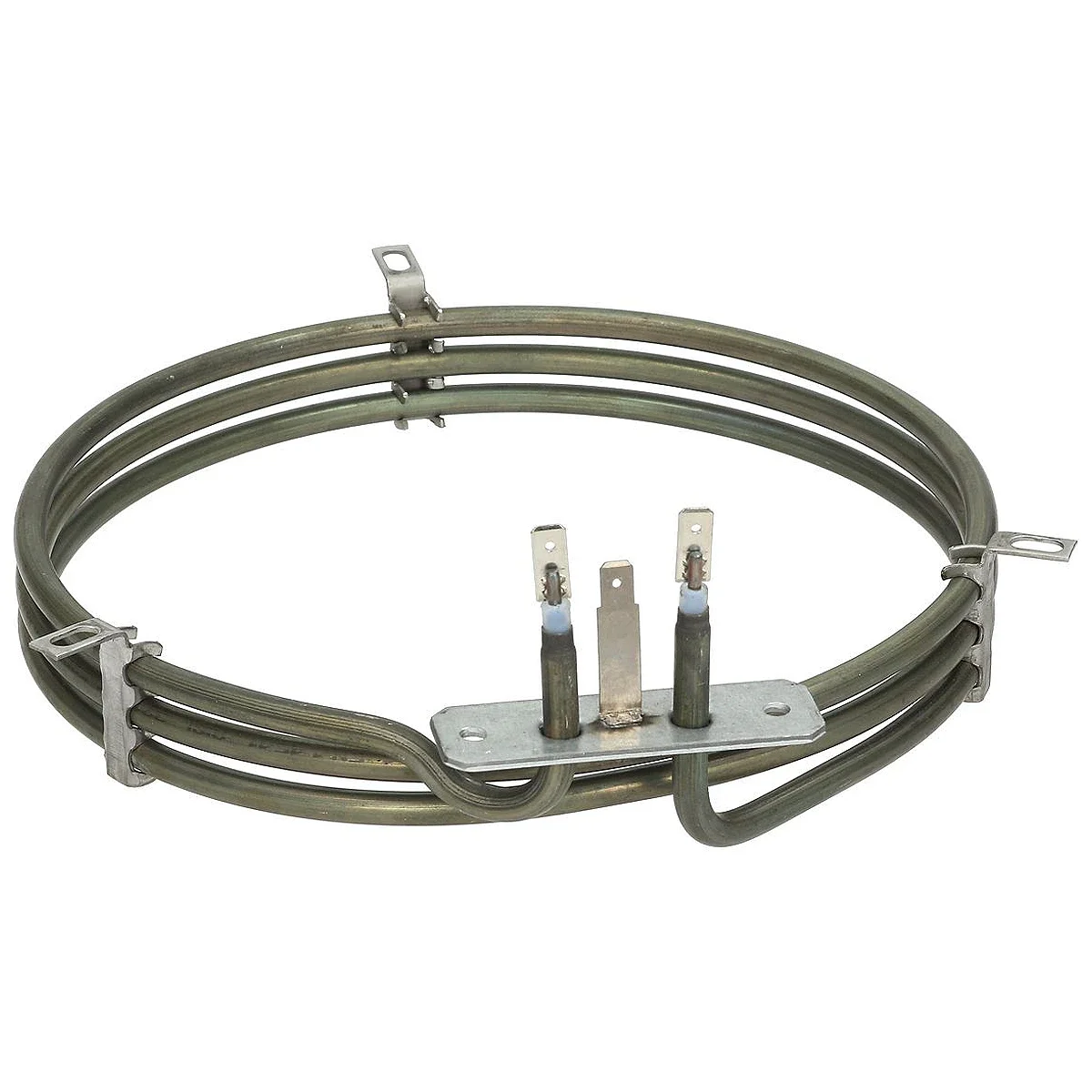

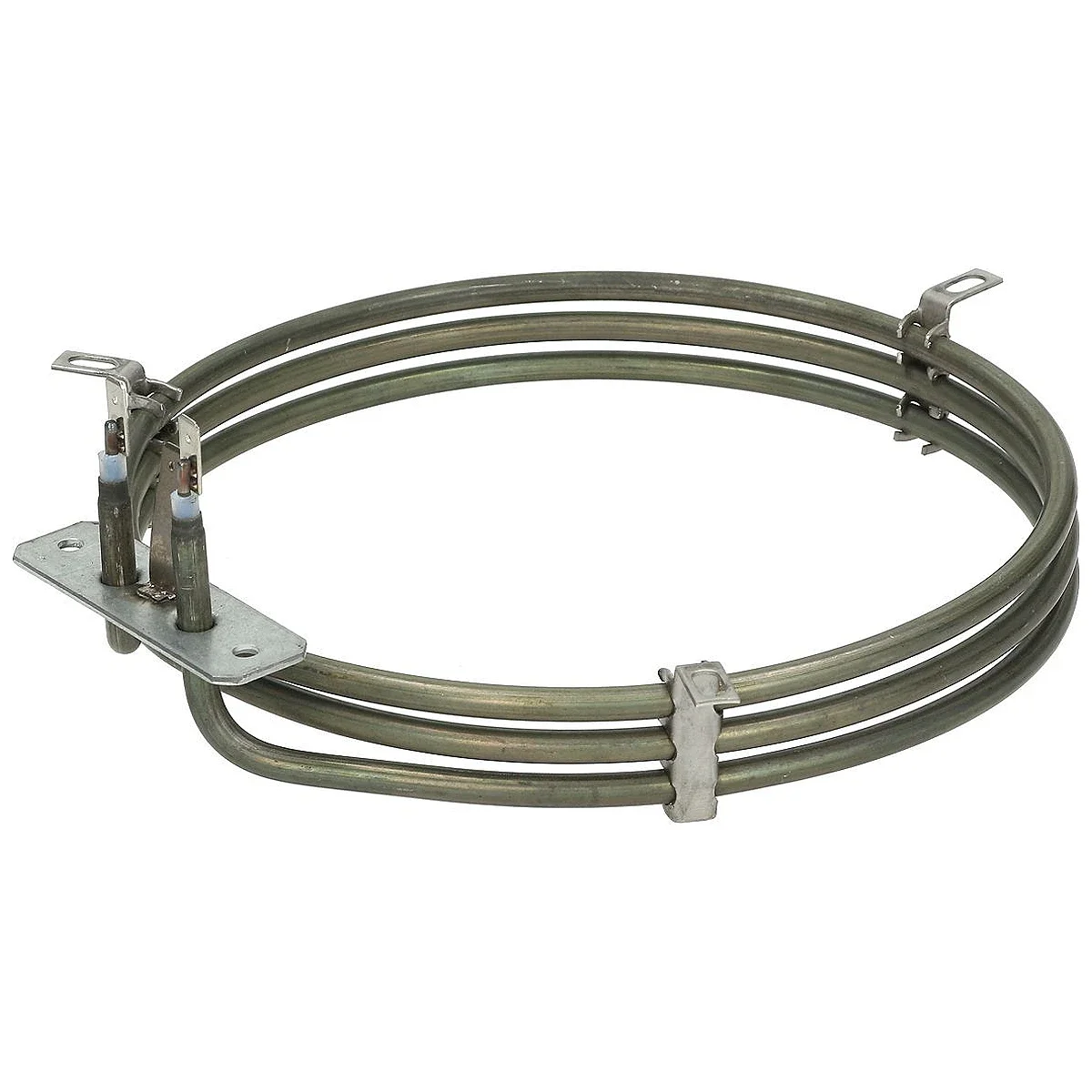

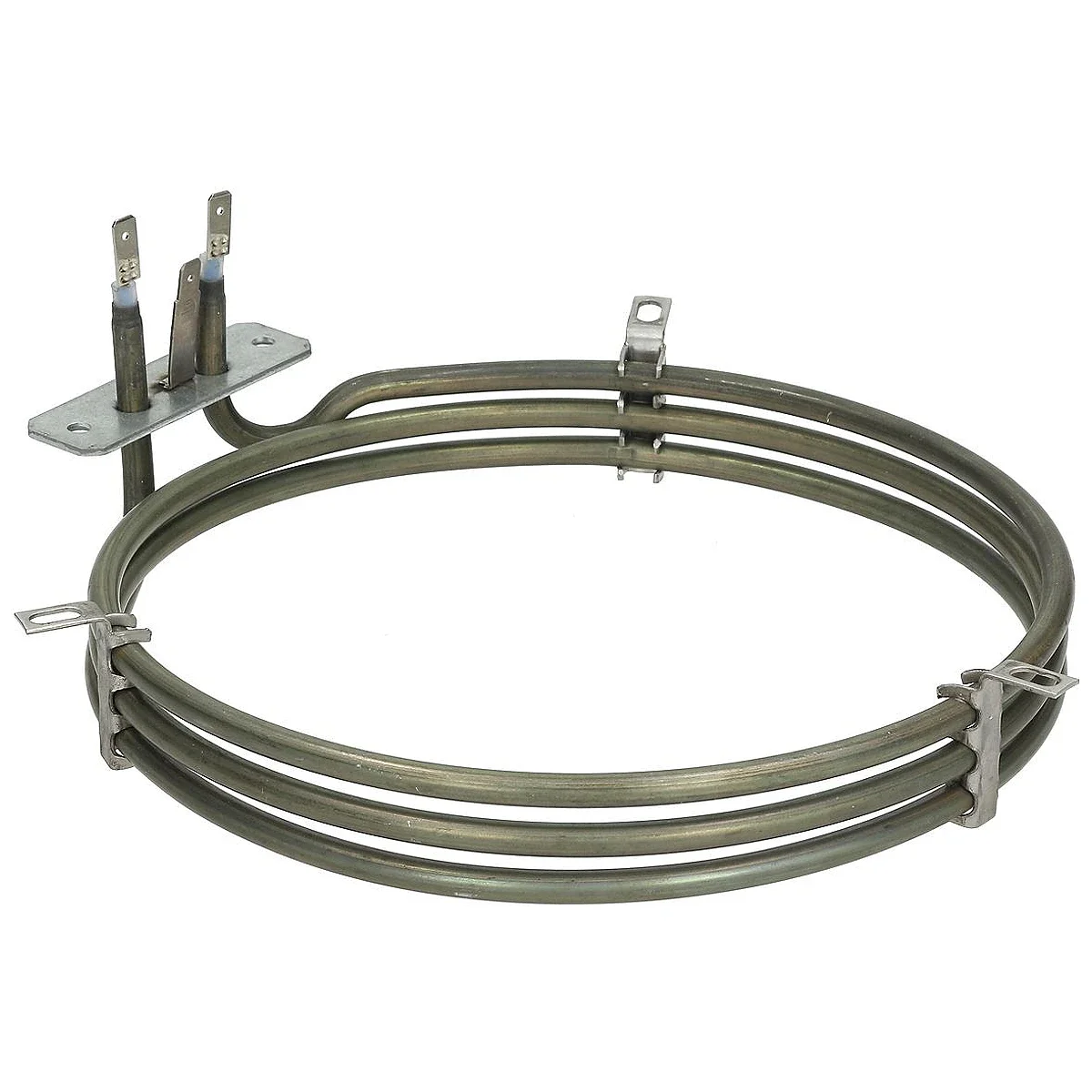

Legemet er monteret på en flange på 70 x 22 mm med to tilslutningsben, der føres gennem ovnens bagvæg. Flangens mål og hulafstand afgør, om legemet kan bruges – sammenlign den med den gamle flange, inden du bestiller.

1500 W ved 230 V

Effekten er 1500 W ved 230 V. Har ovnen flere legemer, skal de have samme effekt, ellers bliver varmen skæv i ovnrummet. Skift altid alle legemer samtidig, hvis ovnen har mange års drift bag sig – de brænder erfaringsmæssigt over kort efter hinanden.

Kompatible modeller

LF oplyser ingen modelliste på dette varmelegeme. Det bruges på Tecnodom og Mastro varmluftsovne og krydsrefererer til ITALRES RE.3282.

Sammenlign altid effekt, de to diametre, den samlede højde og flangens mål med det legeme du skal skifte. Passer 1500 W, ø 195 / ø 180 mm og flange 70 x 22 mm, passer legemet.

Krydsreferencer og varenumre

• 3756009 – leverandørens varenummer
• VXFO000529 – Tecnodom varenummer
• RE.3282 – ITALRES krydsreference
• 1500 W / 230 V – effekt og spænding
• ø 195 / ø 180 mm – udvendig og indvendig diameter
• 80 mm – samlet højde
• 70 x 22 mm – flangens mål
