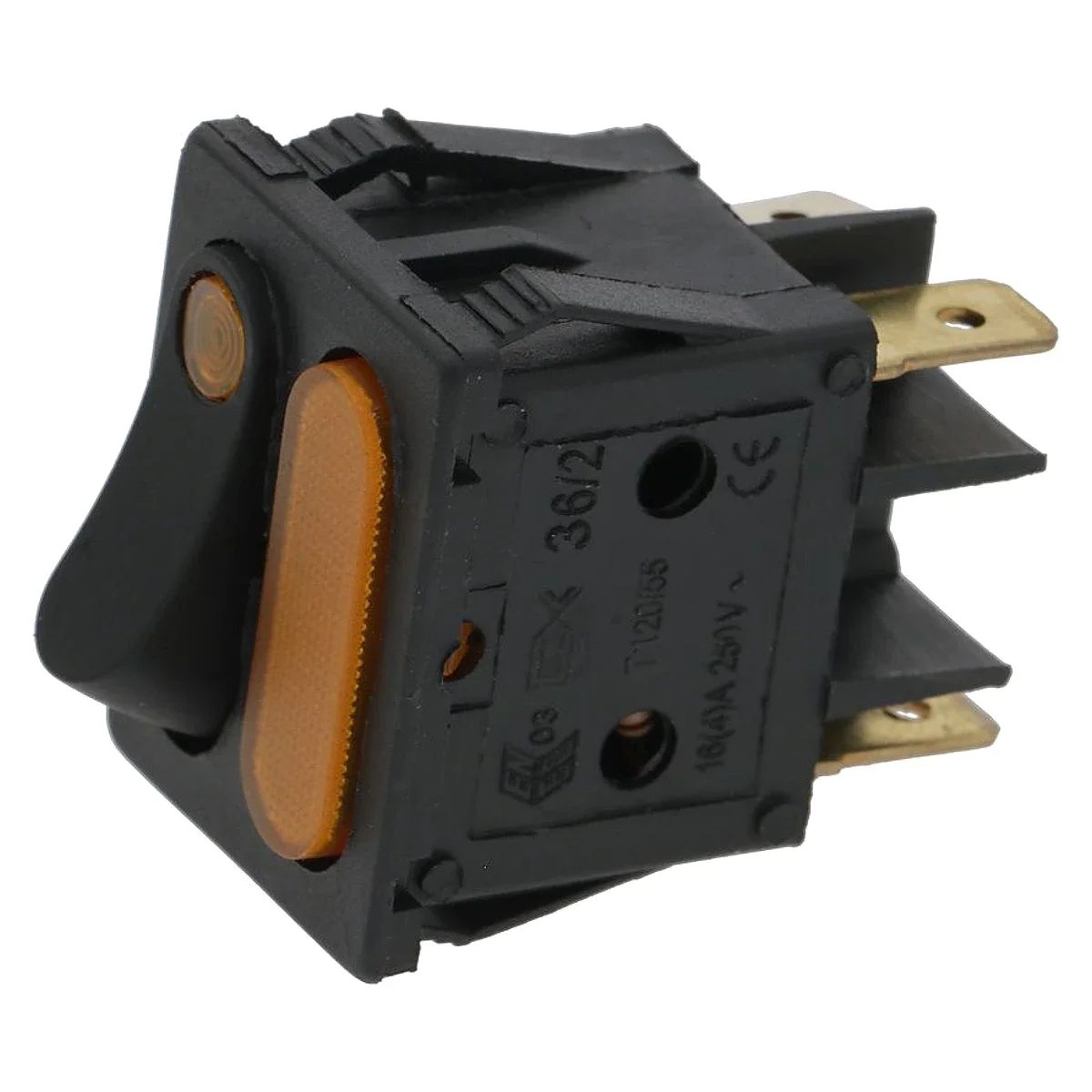

Vippekontakt 3-polet sort med orange lampe — 16(4) A 250 V, hul 22 x 30 mm

Trepolet kontakt til trefaset udstyr

Kontakten bryder tre kredse på én gang og bruges, hvor et trefaset varmelegeme eller en trefaset motor skal kunne afbrydes på maskinens front. En to- eller enpolet kontakt kan ikke bruges i den rolle: står der spænding tilbage på selv én fase, er udstyret ikke spændingsløst.

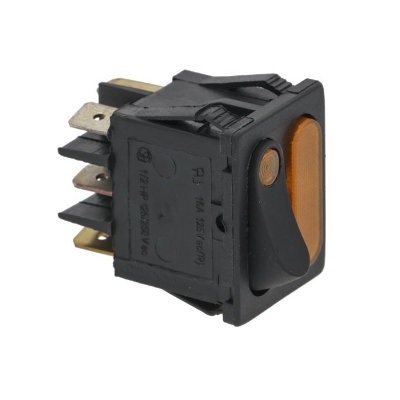

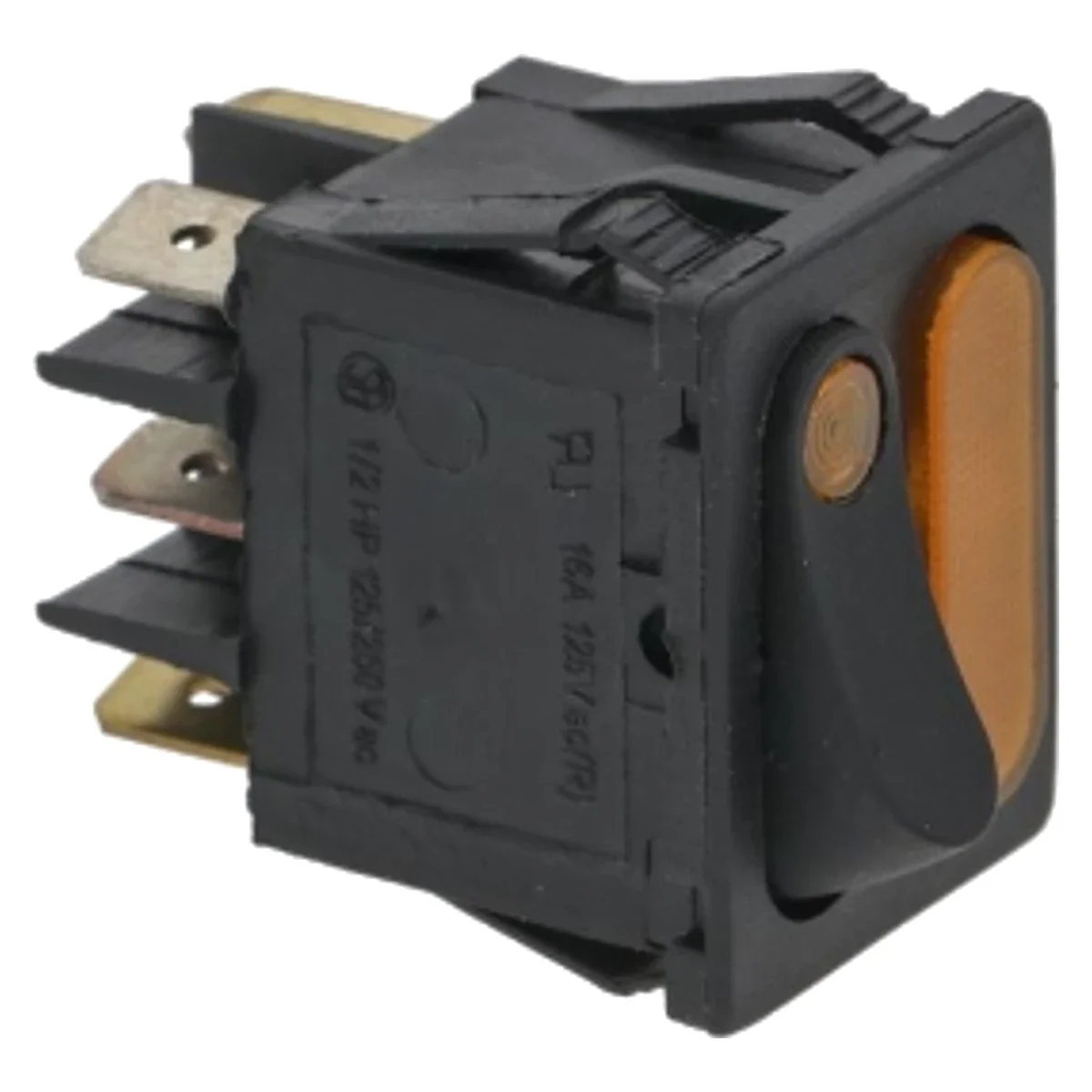

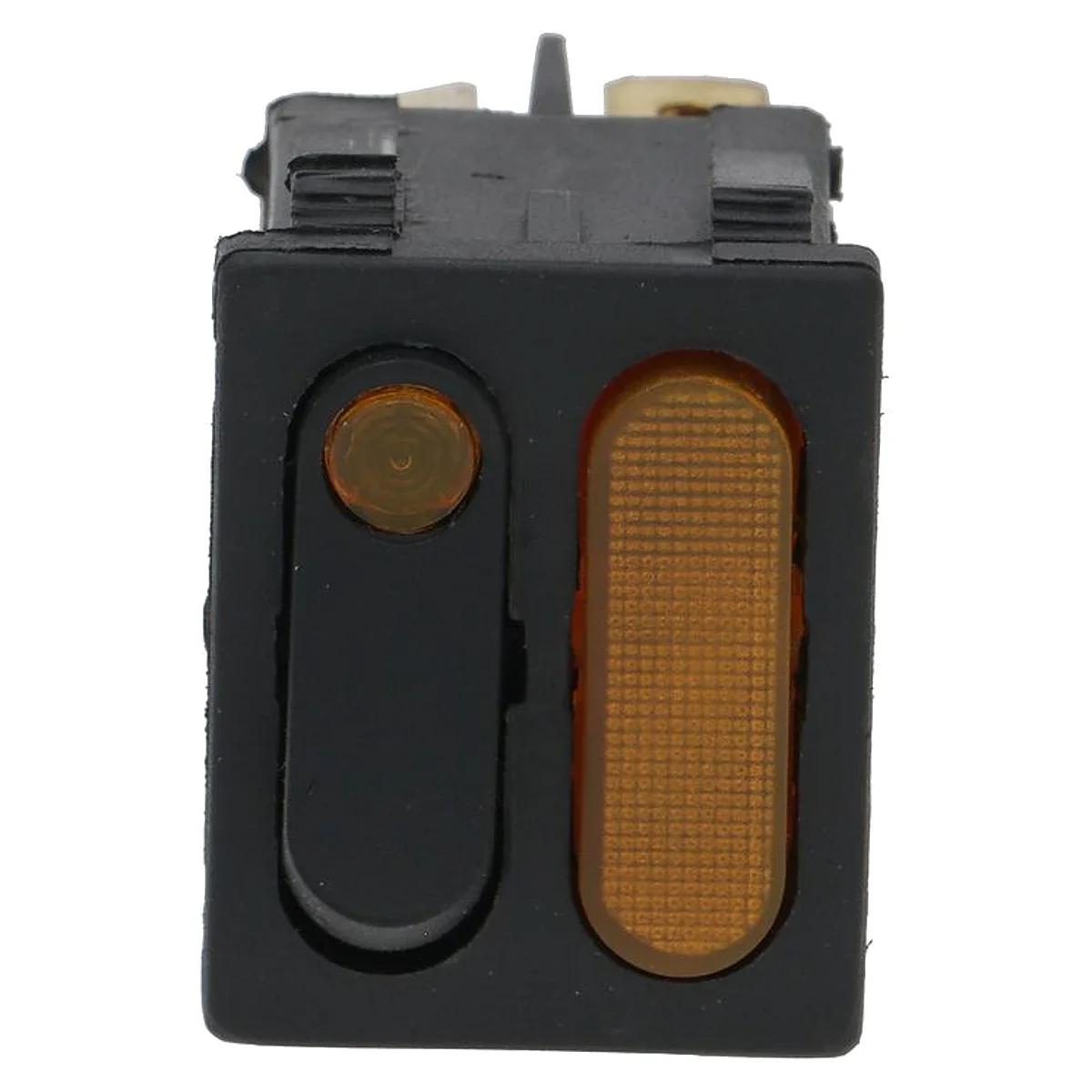

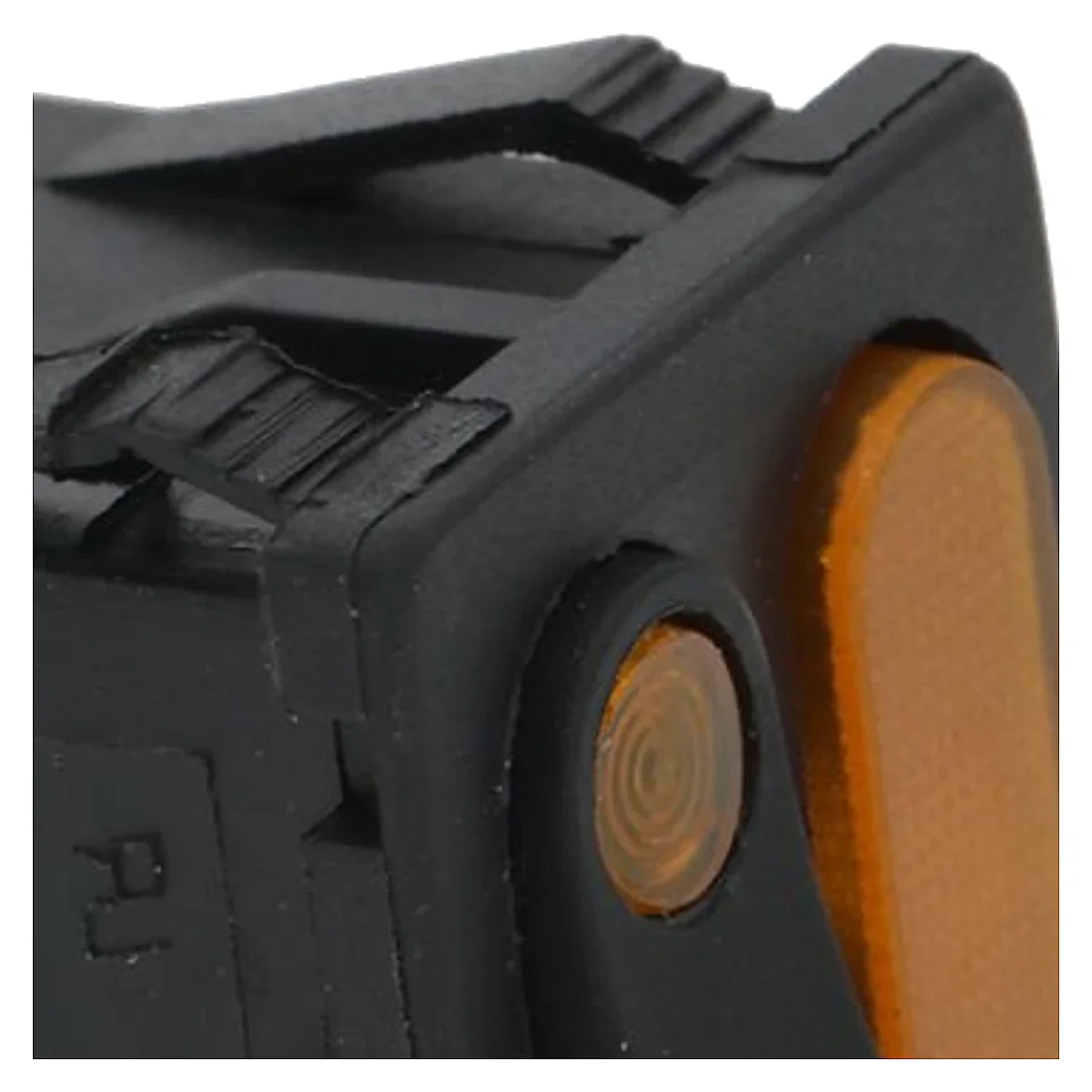

Huset er sort, og i vippen sidder en orange kontrollampe, der lyser når kontakten er sluttet. Det er en nyttig markering på en maskine der ellers står stille og lydløst, mens den varmer op.

Standardhullet 22 x 30 mm

Indbygningsmålet er 22 x 30 mm — det samme rektangulære hul som de to- og enpolede kontakter i samme serie bruger. En trepolet kontakt fylder altså ikke mere i fronten end en topolet, selv om der er en kreds mere indeni.

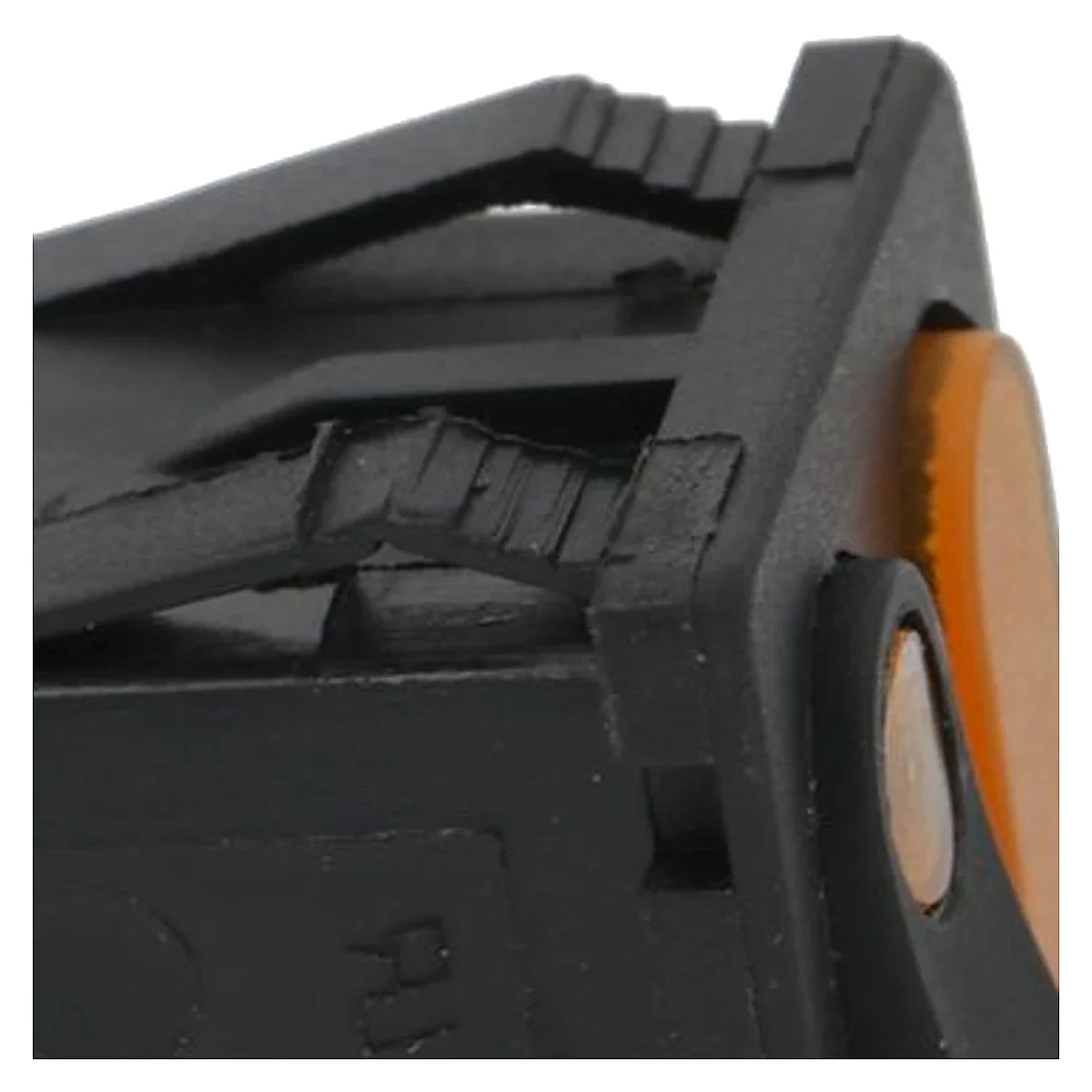

Kontakten klipses i fra forsiden og holdes af fjedrende flige. Mål alligevel hullet før du bestiller: 22 x 30 mm og 30 x 22 mm er ikke det samme, og forskellen ses ikke med det blotte øje.

16(4) A 250 V og 120 °C

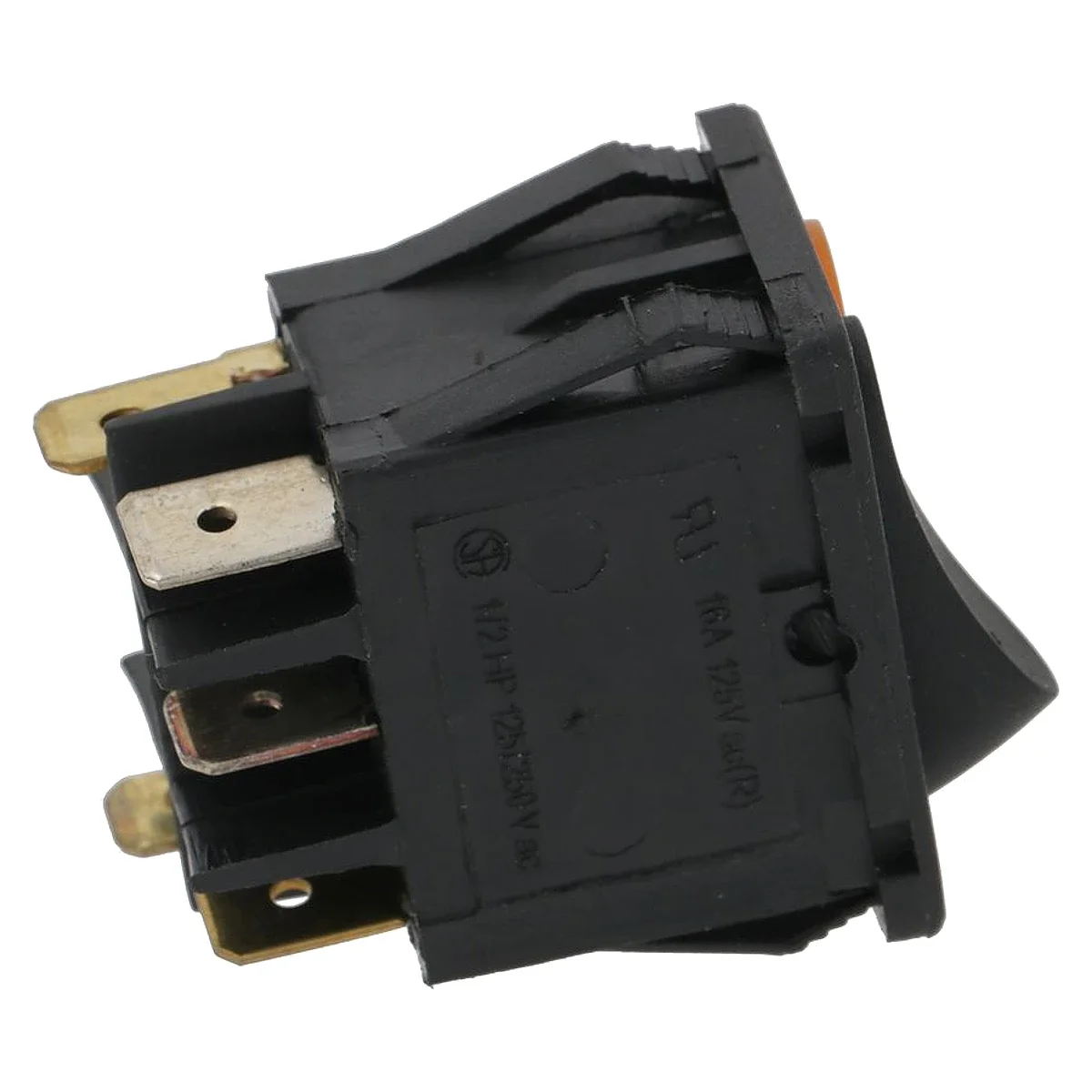

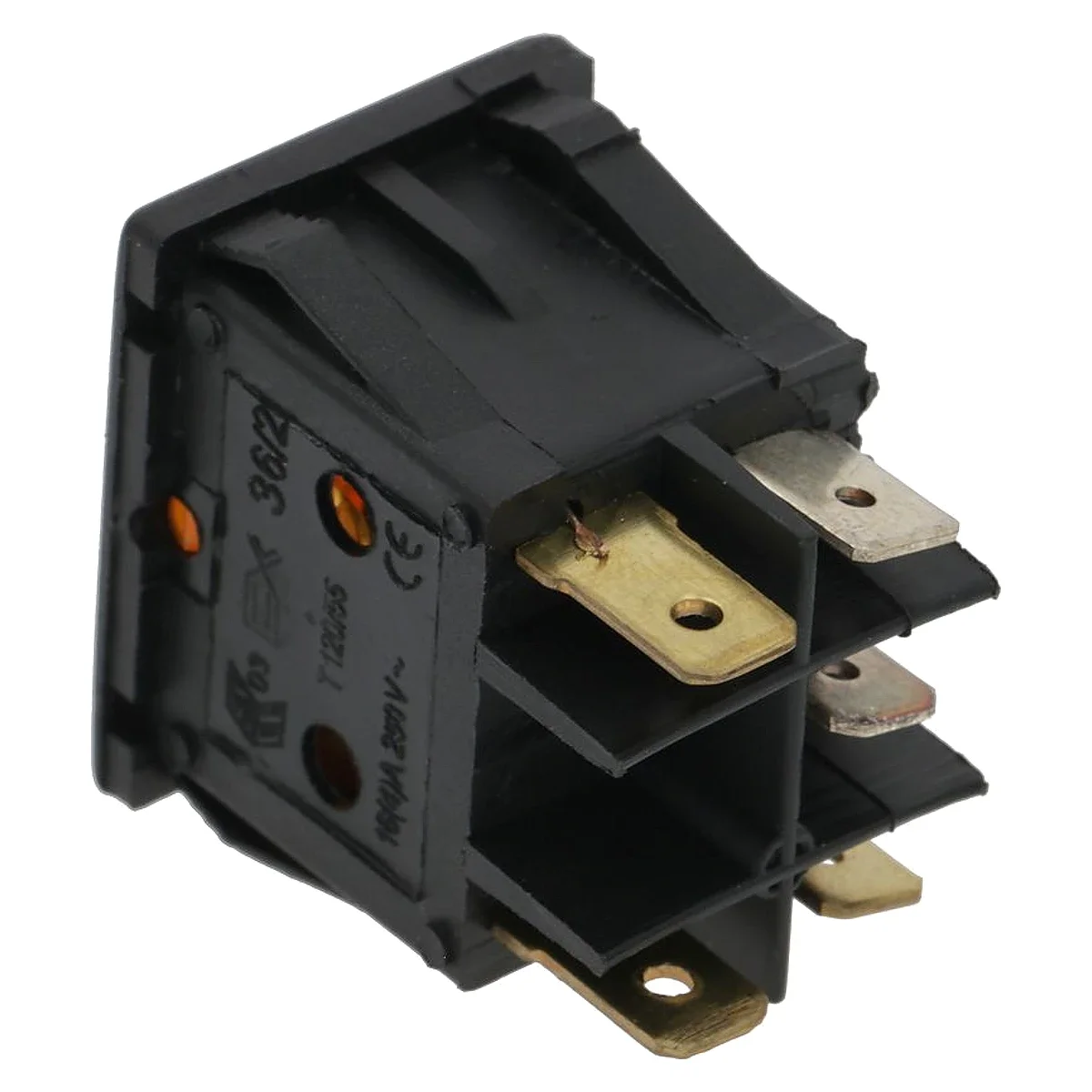

Mærkningen er 16(4) A ved 250 V. De 16 A gælder ved modstandsbelastning som et varmelegeme; tallet i parentes er grænsen ved induktiv belastning fra en motor eller en spole, hvor der opstår gnist ved brud. Kontakten tåler op til 120 °C omgivelsestemperatur.

Bemærk at 250 V er isolationsspændingen mod jord pr. pol, ikke en begrænsning der udelukker trefaset brug — kontakten er netop bygget til at bryde tre faser i et 400 V-system, hvor hver fase står på 230 V mod nul.

Tekniske specifikationer

Kompatible modeller

LF lister kontakten til CF CENEDESE varmemontrer VEC-510, VEC-520 og VEN-520.

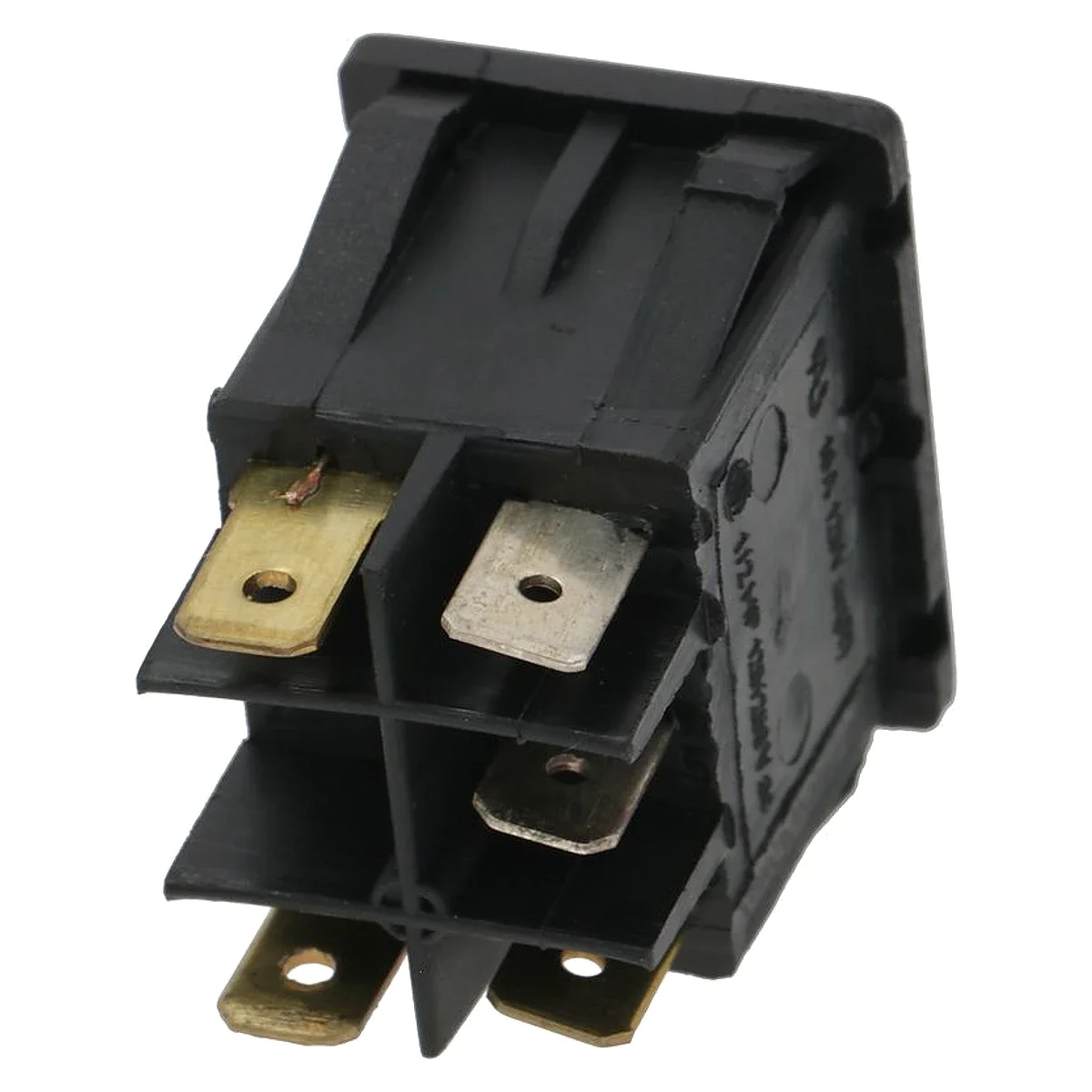

Listen er kort, men det siger ikke noget om delens udbredelse — trepolede vippekontakter i standardmålet 22 x 30 mm sidder i mange fabrikater. Det afgørende er hullet, antallet af ben og mærkningen. Tæl benene på den gamle kontakt: er der seks, er den trepolet ligesom denne. Er der fire, skal du bruge en topolet i stedet.
