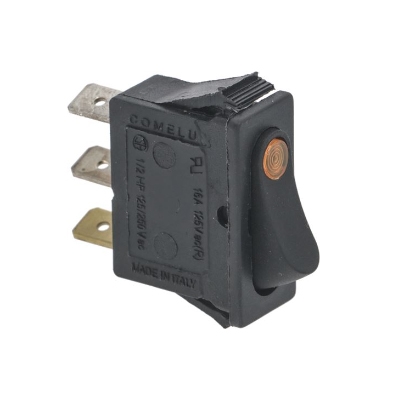

Vippekontakt 1-polet sort med gult kontrollys — indbygningshul 11 x 30 mm

Enpolet kontakt med gult lys i vippen

Kontakten er enpolet og bryder den ene leder. Vippen er sort, og der sidder en gul lysdiode i den, så man kan se på afstand om kredsen er sluttet. Det gule lys bruges typisk til varme, blæser eller en anden funktion man vil kunne skelne fra hovedafbryderen på fronten.

Lysdioden forsynes af den kreds kontakten selv slutter. Den lyser derfor kun når kontakten står tændt, og en mørk vippe er dermed et hurtigt fejlfindingstegn: er der spænding frem til kontakten, men vippen forbliver mørk når man trykker, sidder fejlen enten i kontakten eller i dioden.

Det smalle hulmål på 11 x 30 mm

Indbygningsmålet er 11 x 30 mm. Det er et smalt hul, og det er vigtigt at få det rigtigt: langt de fleste vippekontakter i storkøkkenudstyr sidder i et 22 x 30 mm hul, altså dobbelt så bredt. En kontakt til 22 x 30 mm falder igennem et 11 x 30 mm hul, og omvendt kan denne ikke fylde et bredt hul ud.

Kontakten klipses i fra forsiden og holdes af to fjedrende flige. Der er hverken møtrik, ramme eller skruer, så skiftet kan gøres uden værktøj når fladstikkene først er af.

16(4) A ved 250 V og op til 120 °C

Mærkningen 16(4) A betyder at kontakten tåler 16 A ved modstandsbelastning — altså et varmelegeme eller en lampe — mens tallet i parentes, 4 A, gælder induktiv belastning fra en motor eller en spole, hvor der opstår gnist i det øjeblik kredsen brydes.

Den maksimale omgivelsestemperatur er 120 °C. Det er rigeligt til en frontplade, men kontakten hører ikke hjemme direkte over et varmelegeme eller inde i et ovnkammer.

Tekniske specifikationer

Kompatible modeller

LF oplyser ingen modelliste for denne kontakt. Det er en standardkomponent, der bruges på tværs af mærker i storkøkken- og industriudstyr, og den vælges derfor på hulmål og mærkning frem for på maskinnavn.

Sådan afgør du om den passer: mål hullet i frontpladen med en skydelære. Er hullet 11 x 30 mm, og har den gamle kontakt gult lys i vippen, passer denne. Tæl samtidig benene på den gamle kontakt — en enpolet kontakt med lys har typisk tre fladstik, mens en topolet har fire.

Er hullet i stedet 22 x 30 mm, skal du bruge en af vores kontakter til det brede hulmål. Vi fører flere varianter i sort, grøn og hvid, med og uden lys — kontakt os med maskinens typenummer, så finder vi den rigtige.
