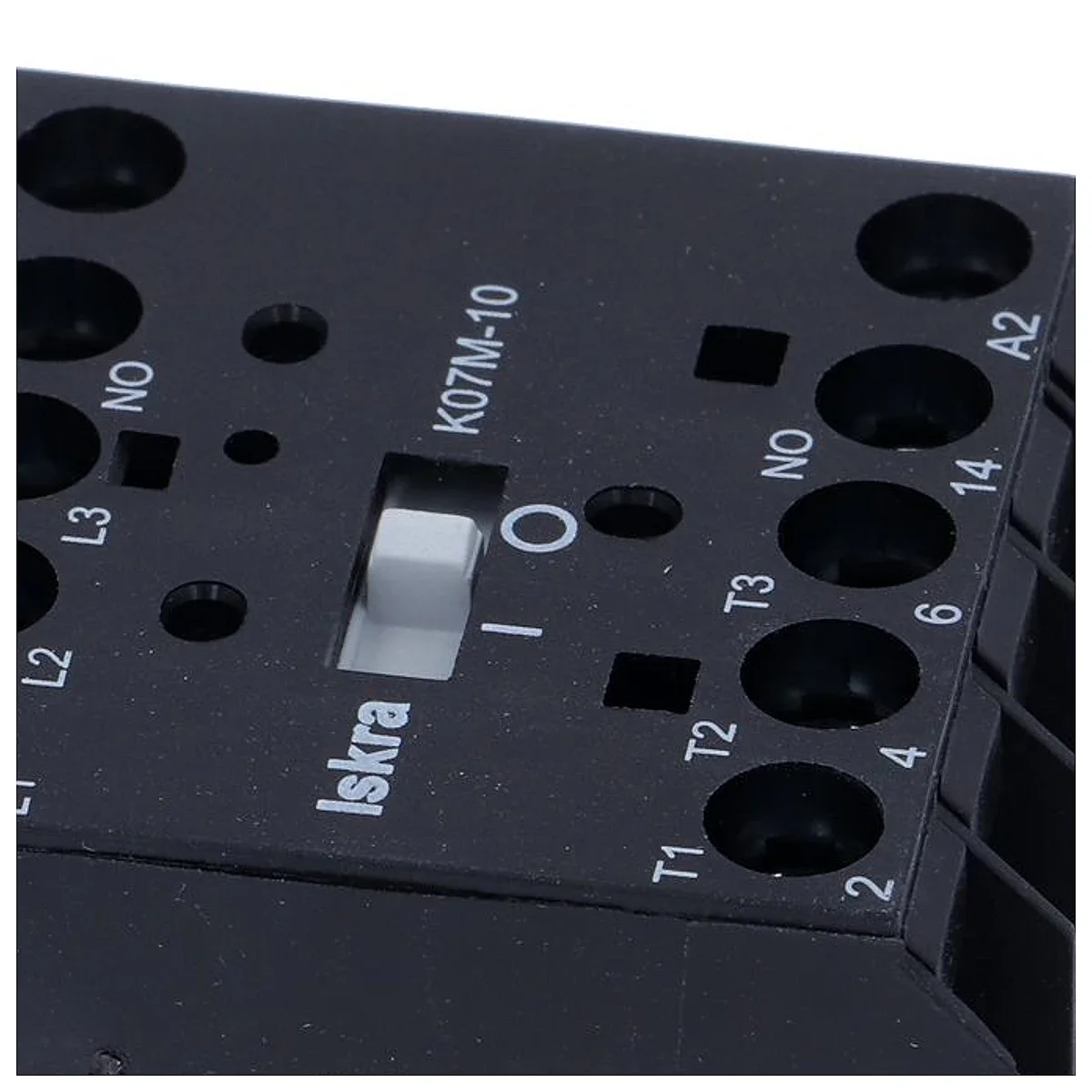

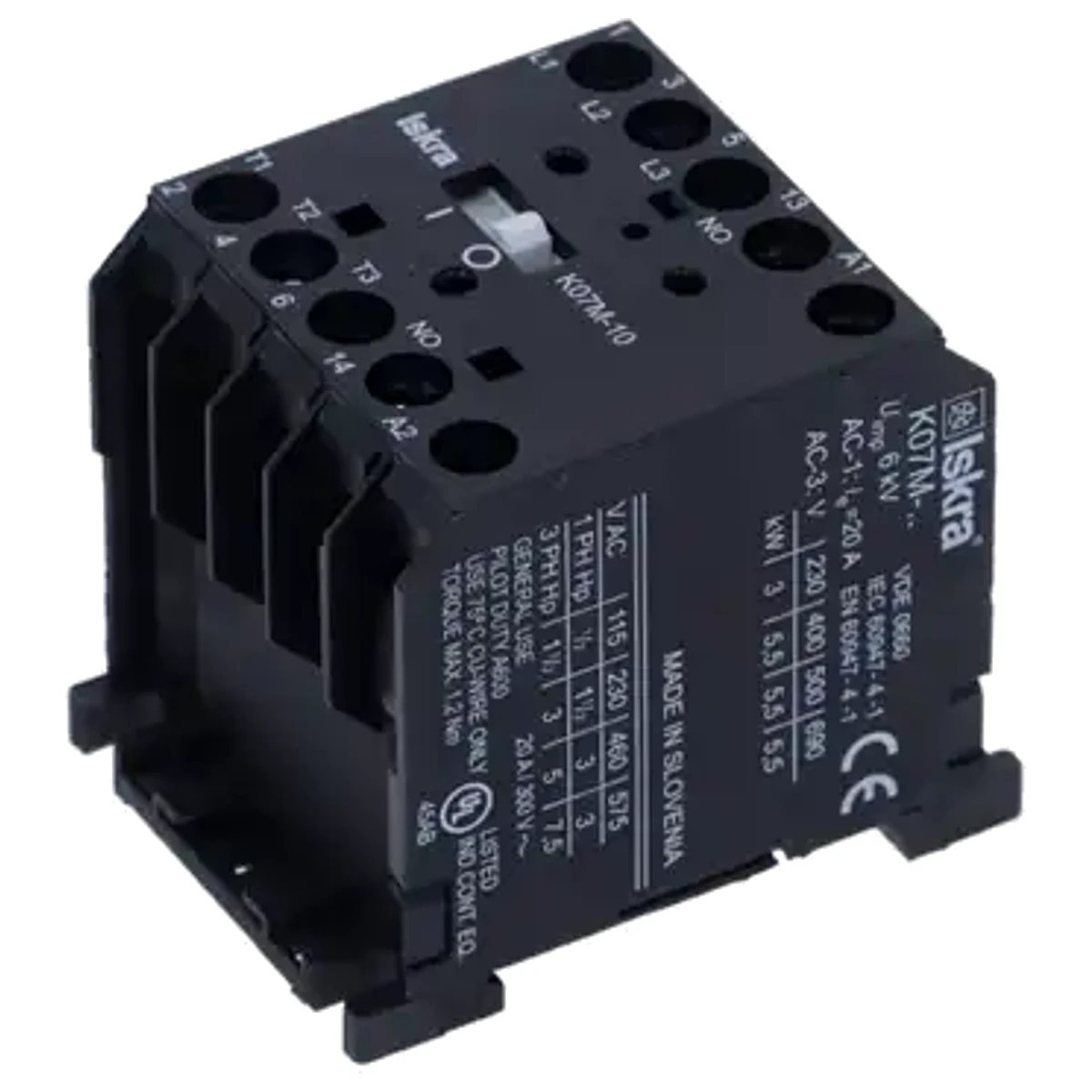

Kontaktor Iskra K07M-10 — 12 A, 230 V spole, 5,5 kW

Minikontaktor til 5,5 kW

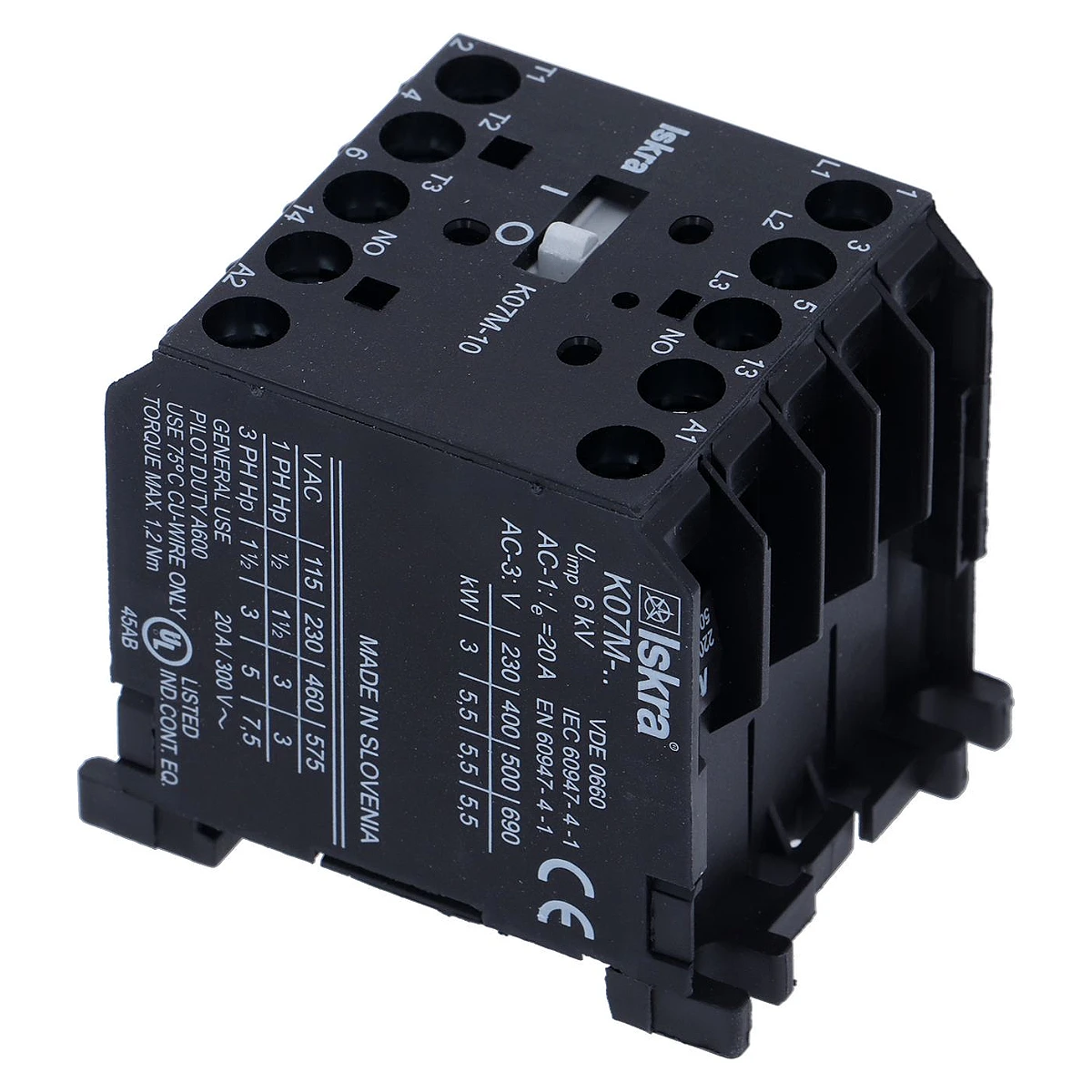

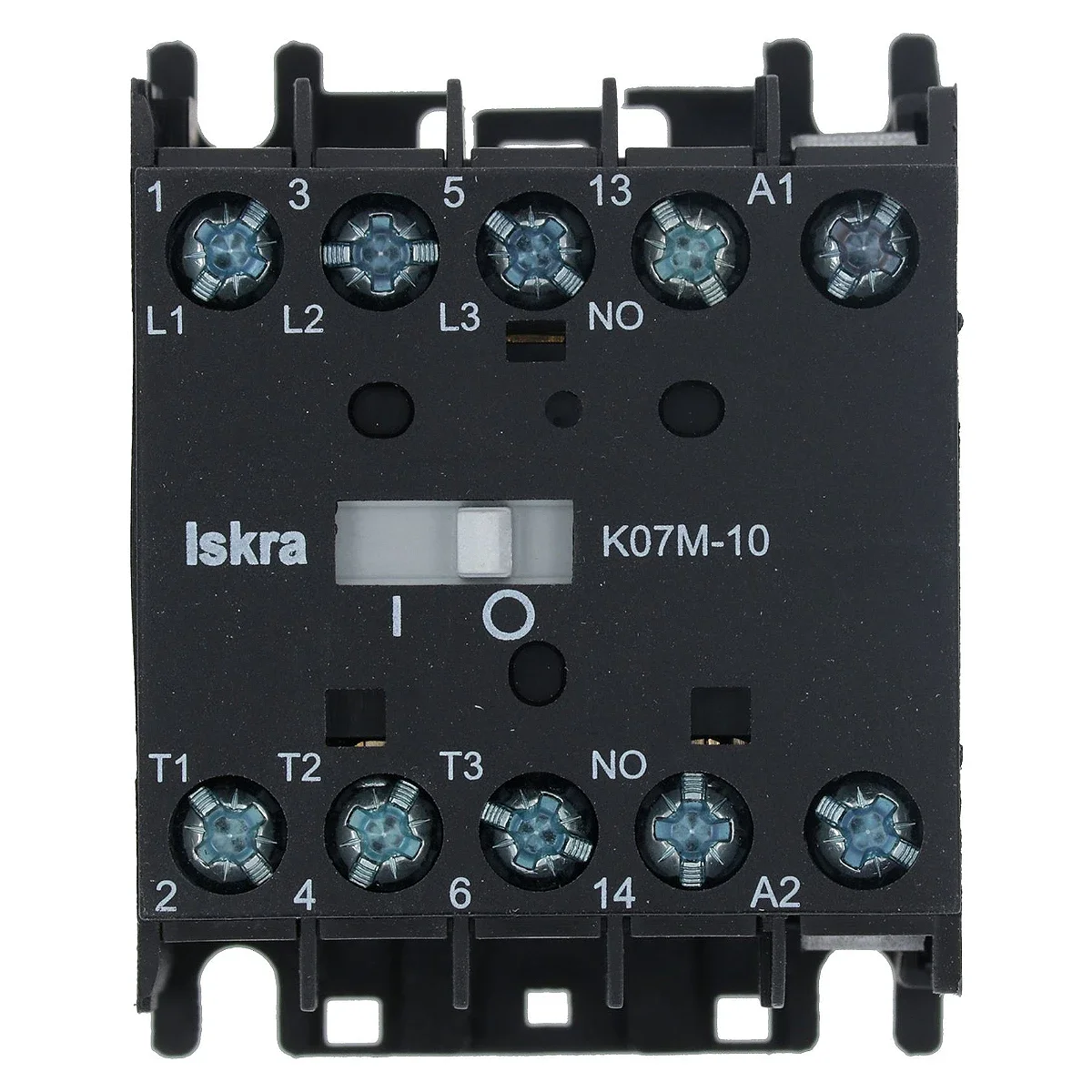

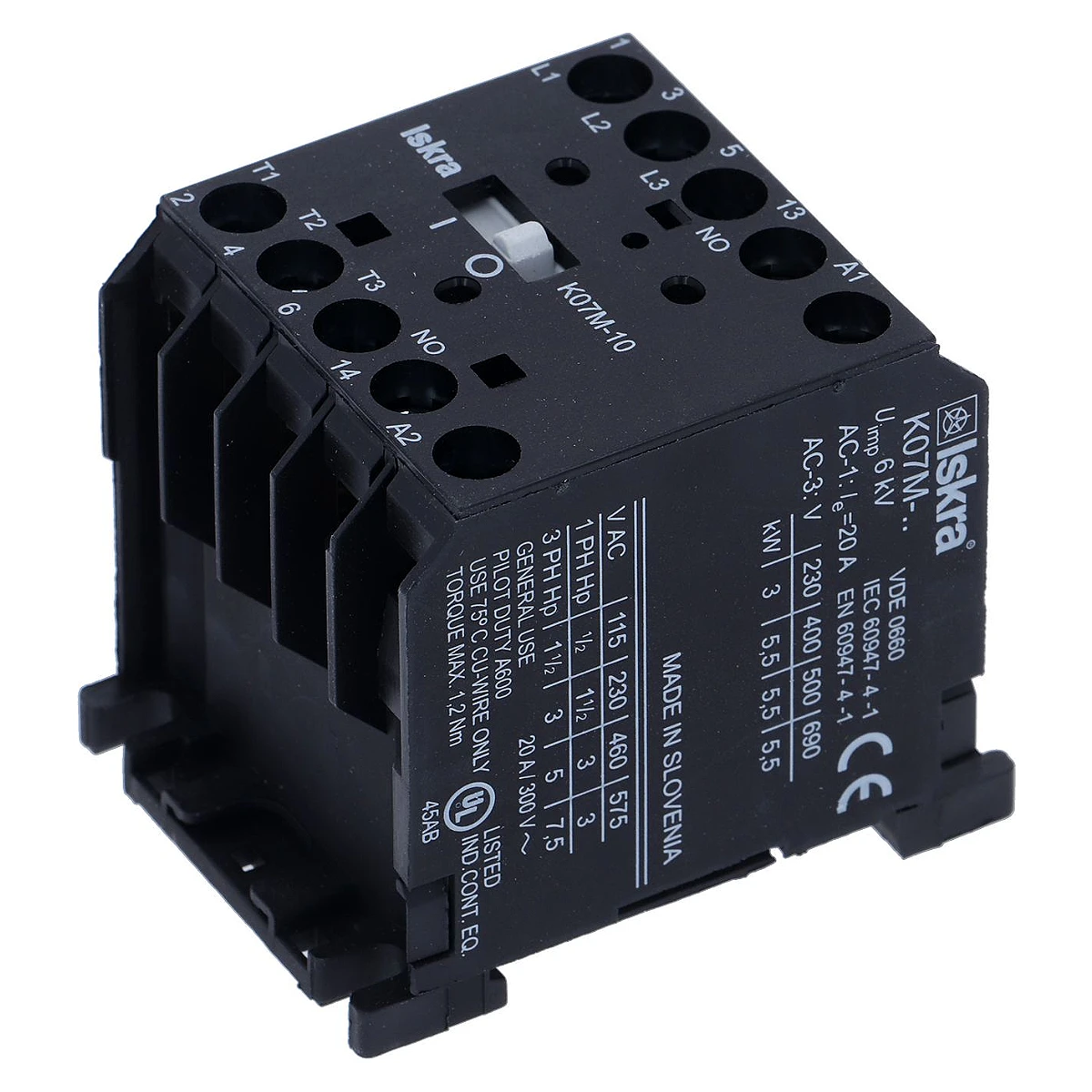

K07M-10 er en kompakt effektkontaktor fra Iskra. Den kobler op til 12 A pr. pol, hvilket svarer til omkring 5,5 kW ved 400 V trefaset — typisk et varmelegeme, en motor eller en varmegruppe i en storkøkkenmaskine.

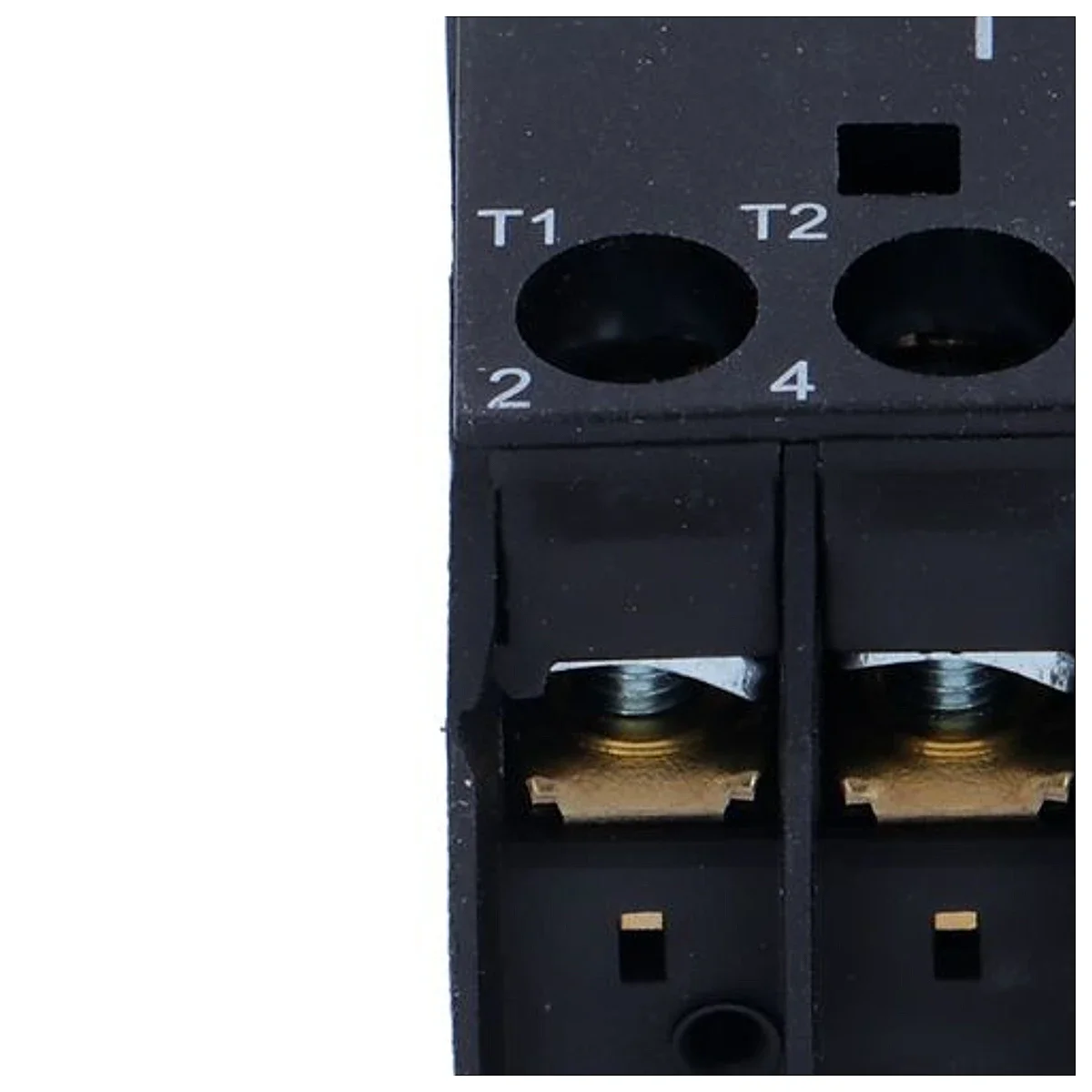

Kontaktoren har tre sluttekontakter i hovedkredsen. De er alle af typen NO, altså åbne når spolen ikke er trukket, og de slutter samtidig når den trækker.

Spole til 230 V

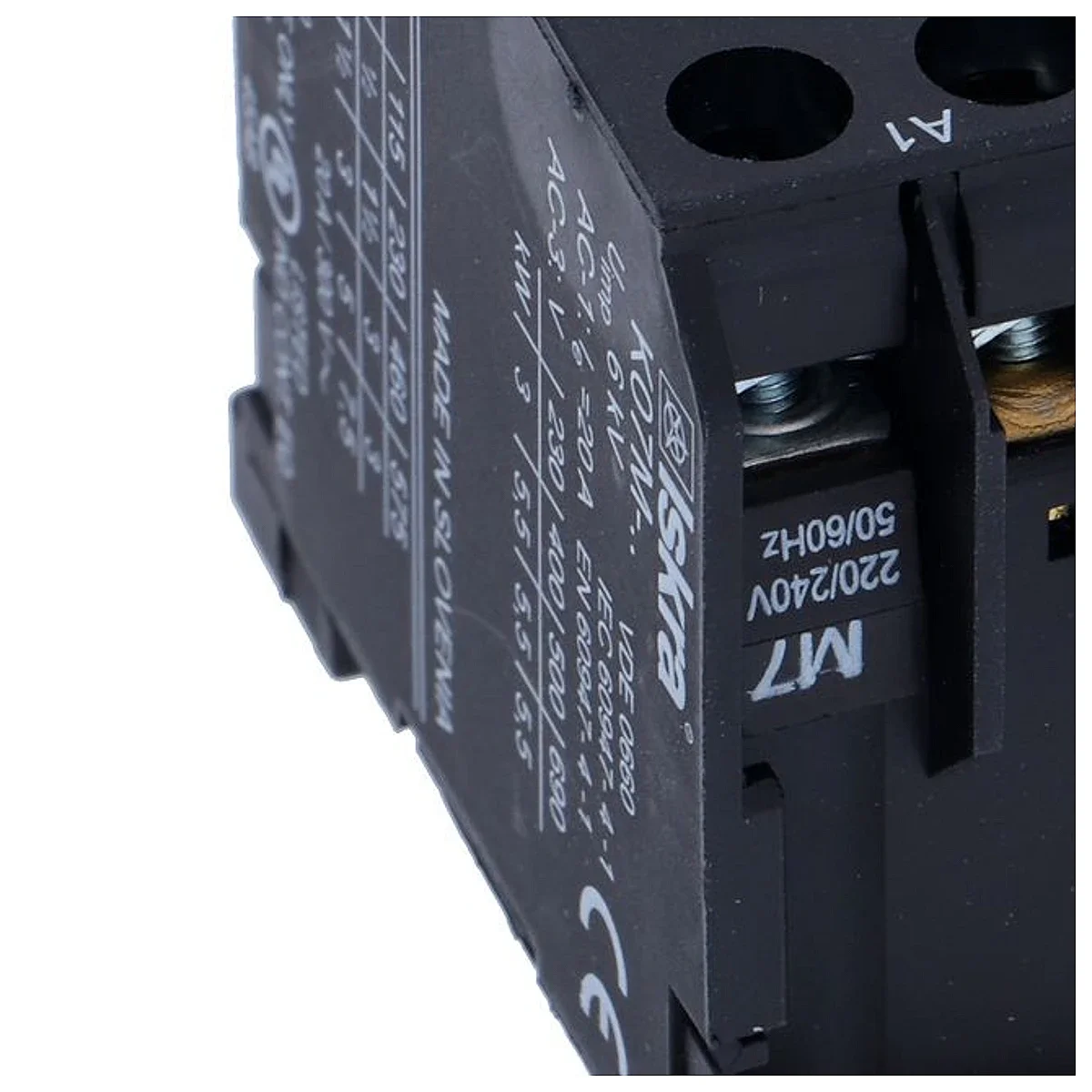

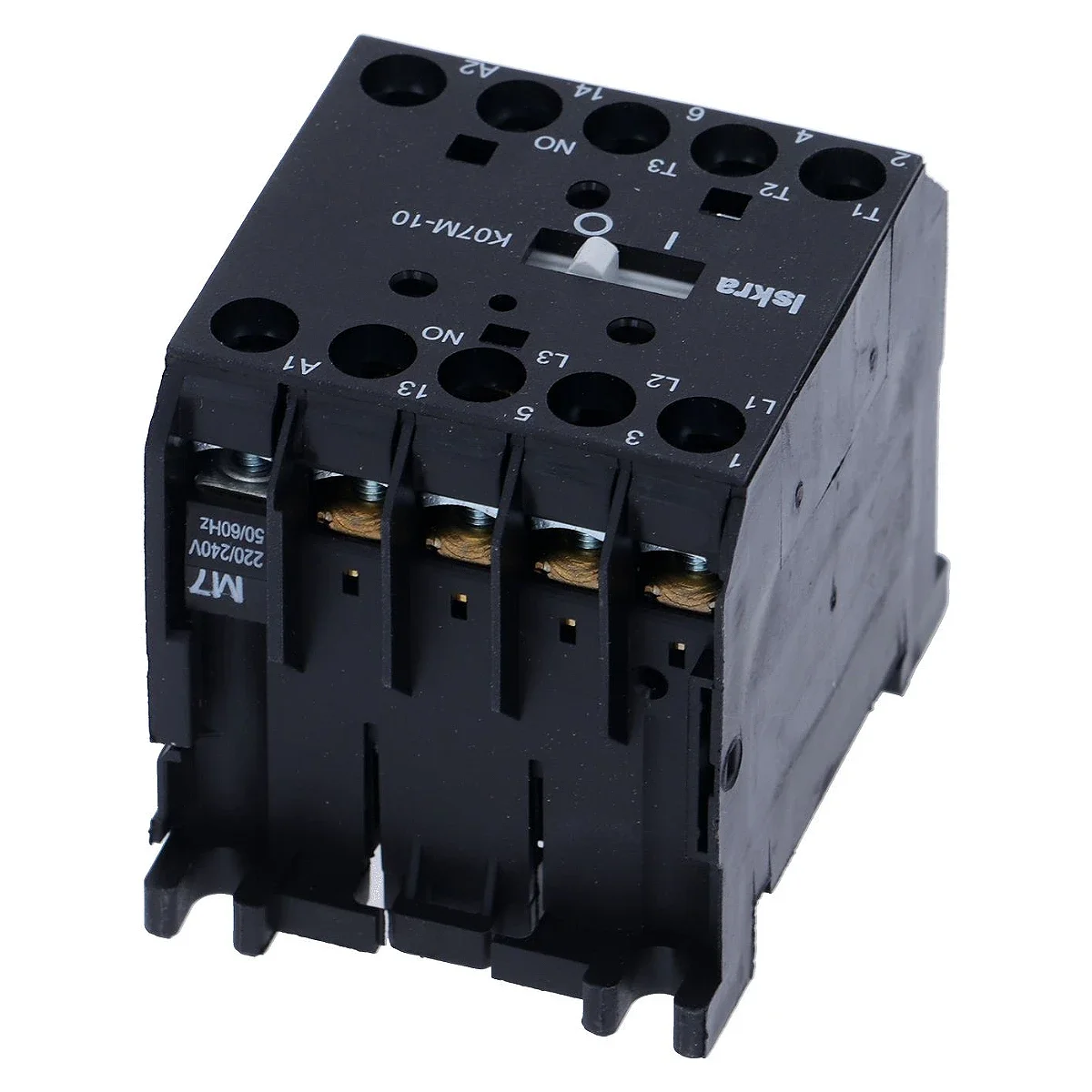

Spolen er beregnet til 230 V ved 50 eller 60 Hz og tilsluttes på klemmerne A1 og A2. Det er den mest udbredte styrespænding i dansk storkøkkenudstyr, hvor termostaten eller styringen sidder direkte på fasen.

Kontrollér altid spolespændingen på din gamle kontaktor, før du bestiller. Sidder der en 24 V eller 400 V spole i maskinen, passer denne ikke — huset er det samme, men spolen er ikke den samme.

Én hjælpekontakt indbygget

Ud over de tre hovedkontakter er der én hjælpekontakt af typen NO. Den bruges normalt til selvhold, til en signallampe eller til at melde tilbage til styringen at kontaktoren rent faktisk har trukket.

Bruger din maskine en brydende hjælpekontakt (NC), skal den findes et andet sted i kredsen — denne kontaktor har kun en sluttende.

Kompakt bygning

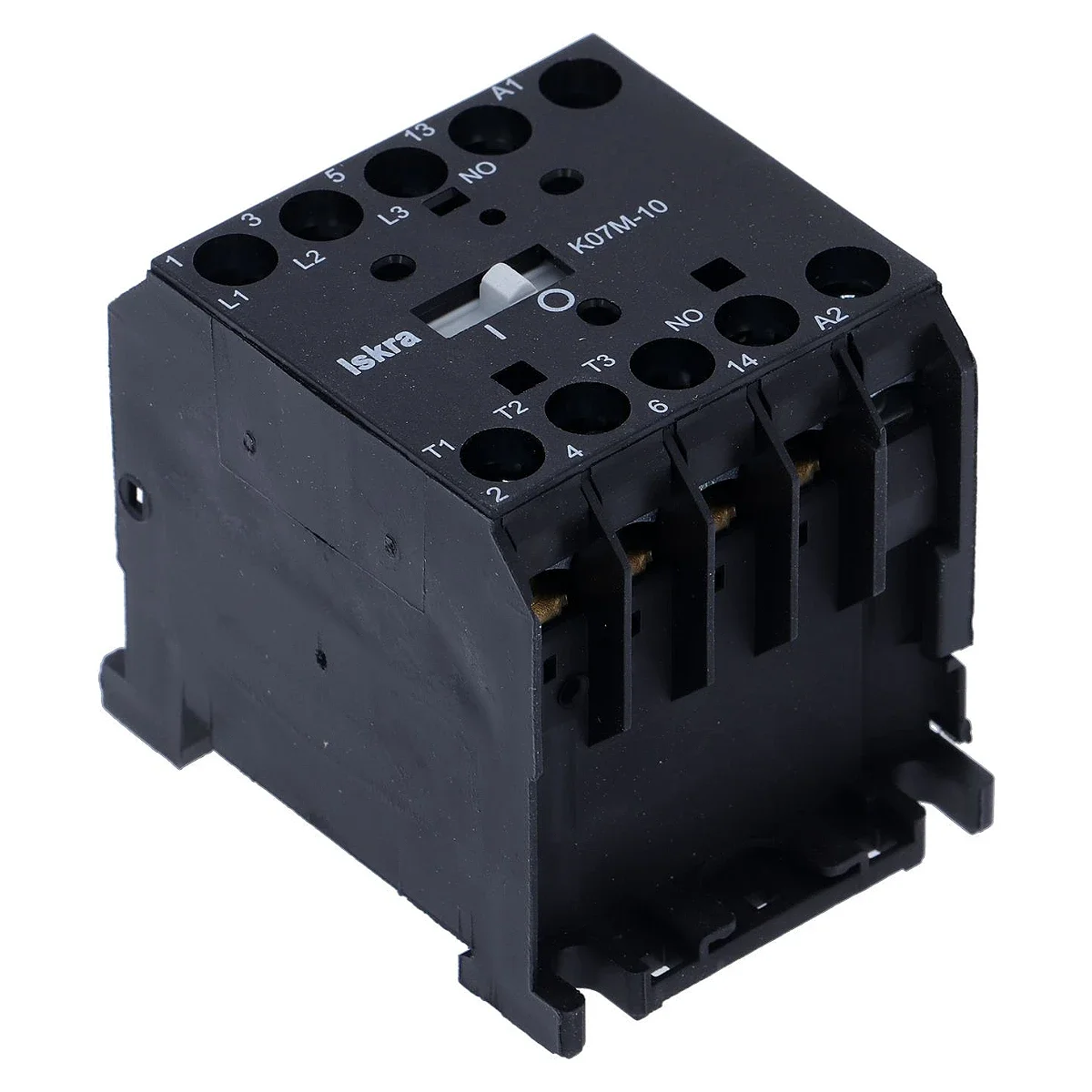

Kontaktoren er af minitypen og fylder væsentligt mindre end en klassisk kontaktor til samme effekt. Det gør den anvendelig i trange eltavler bag betjeningspanelet, hvor der ofte er få centimeter til rådighed.

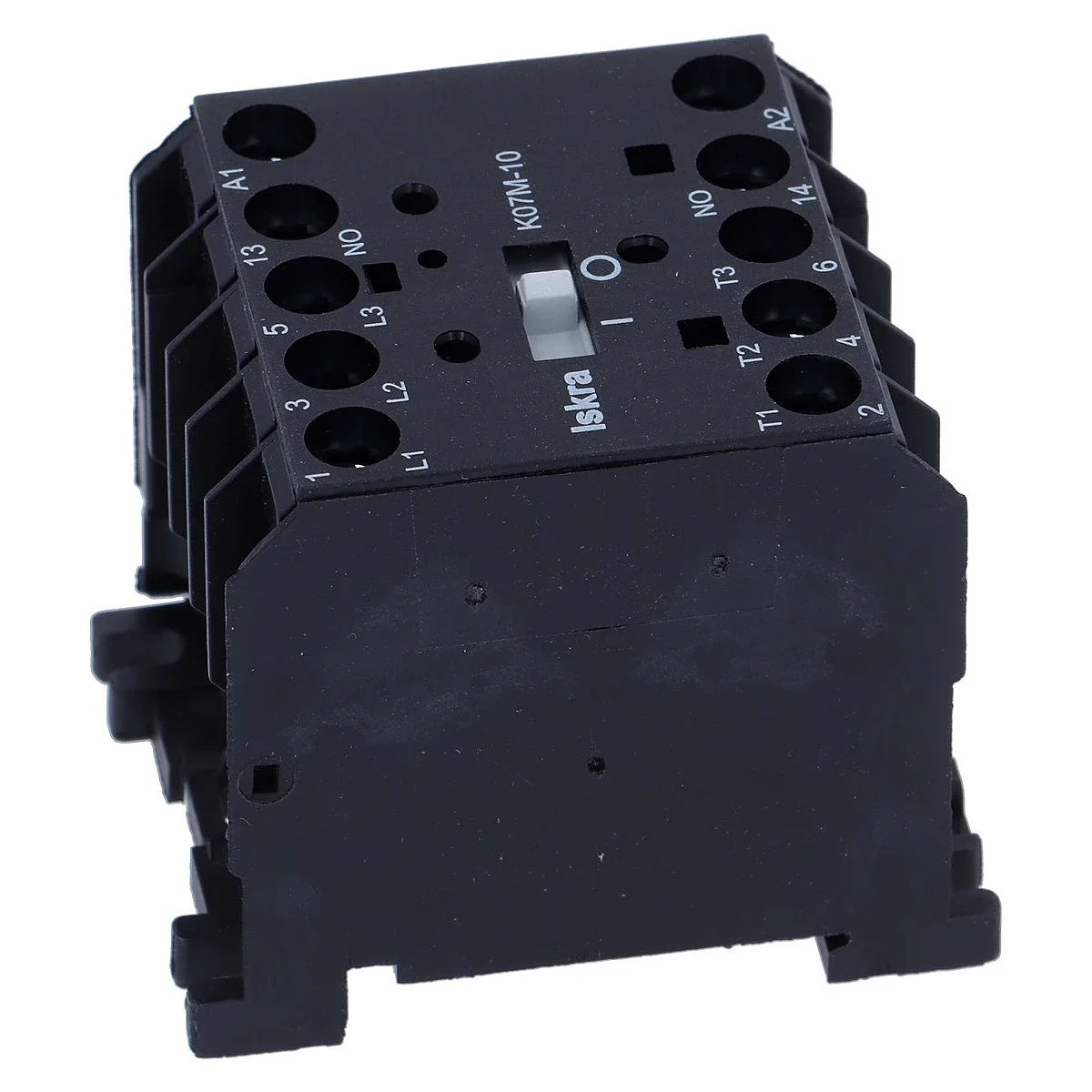

Den kan monteres på DIN-skinne eller skrues direkte på bundpladen. Begge dele er forberedt i huset fra fabrikken.

Sådan ser du at den skal skiftes

Den typiske fejl er at kontaktoren brummer kraftigt uden at trække helt op, eller at den trækker men maskinen alligevel ikke får spænding. Det første peger på spolen eller på snavs i ankerets luftspalte, det andet på nedbrændte hovedkontakter.

Er der sorte, matte eller sammensvejsede kontaktflader, skal kontaktoren skiftes. Kontaktflader kan ikke slibes op i en kontaktor af denne størrelse.

Tekniske Specifikationer

Kompatible modeller

Kontaktoren er en standardkomponent, der bruges i mange fabrikater. LF oplyser kun én maskine i sin egen kompatibilitetsliste.

ARIANE – rulle-strygemaskine: GEN034TX

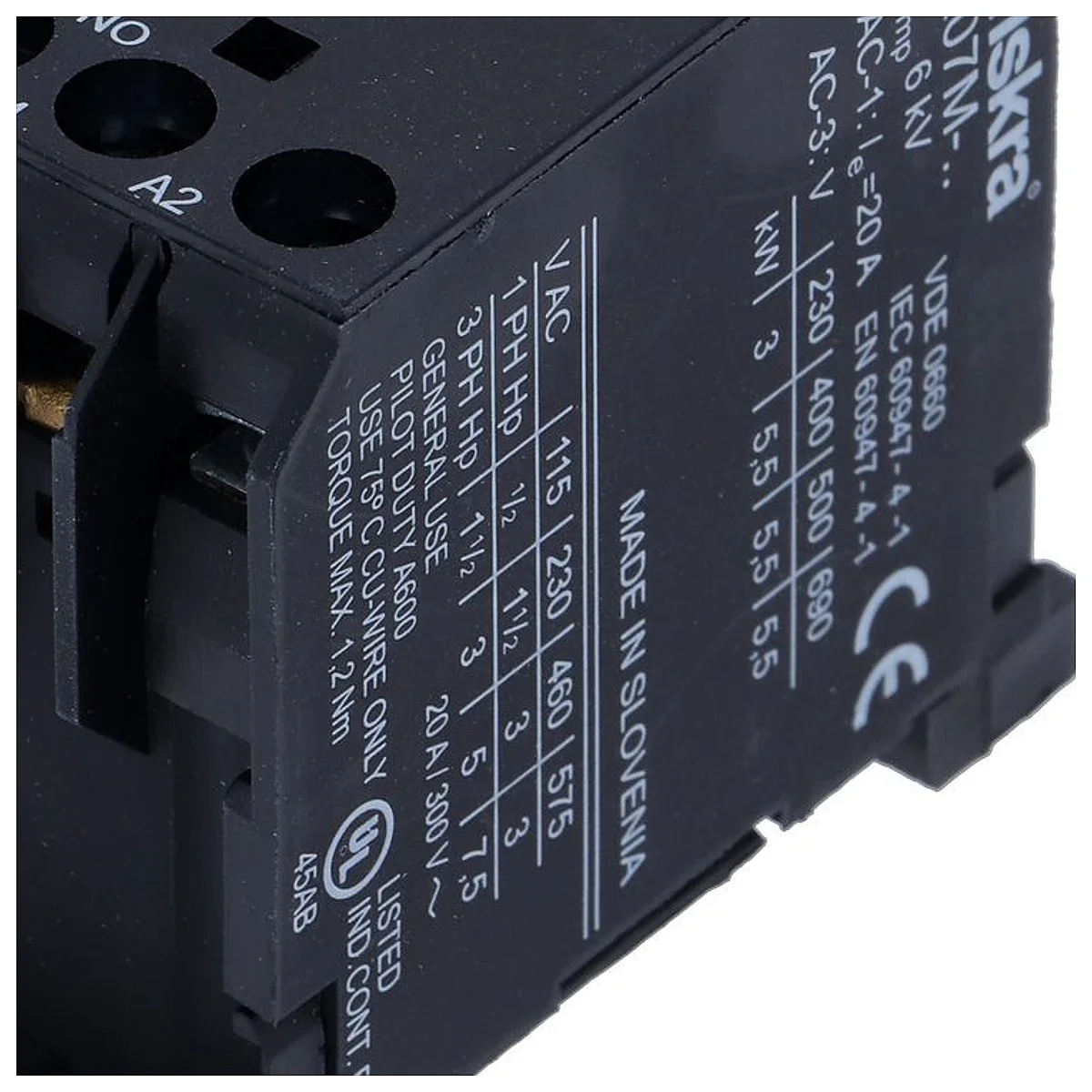

Listen er leverandørens egen og er langtfra udtømmende for en komponent af denne type. Afgør kompatibiliteten på de elektriske data i stedet: mærkestrøm 12 A, spole 230 V 50/60 Hz, tre sluttekontakter og én sluttende hjælpekontakt. Passer de tal med den kontaktor du har siddende, passer denne.
