Kontaktor 18A 400V 7,5 kW - Benedikt & Jäger K3-18ND10

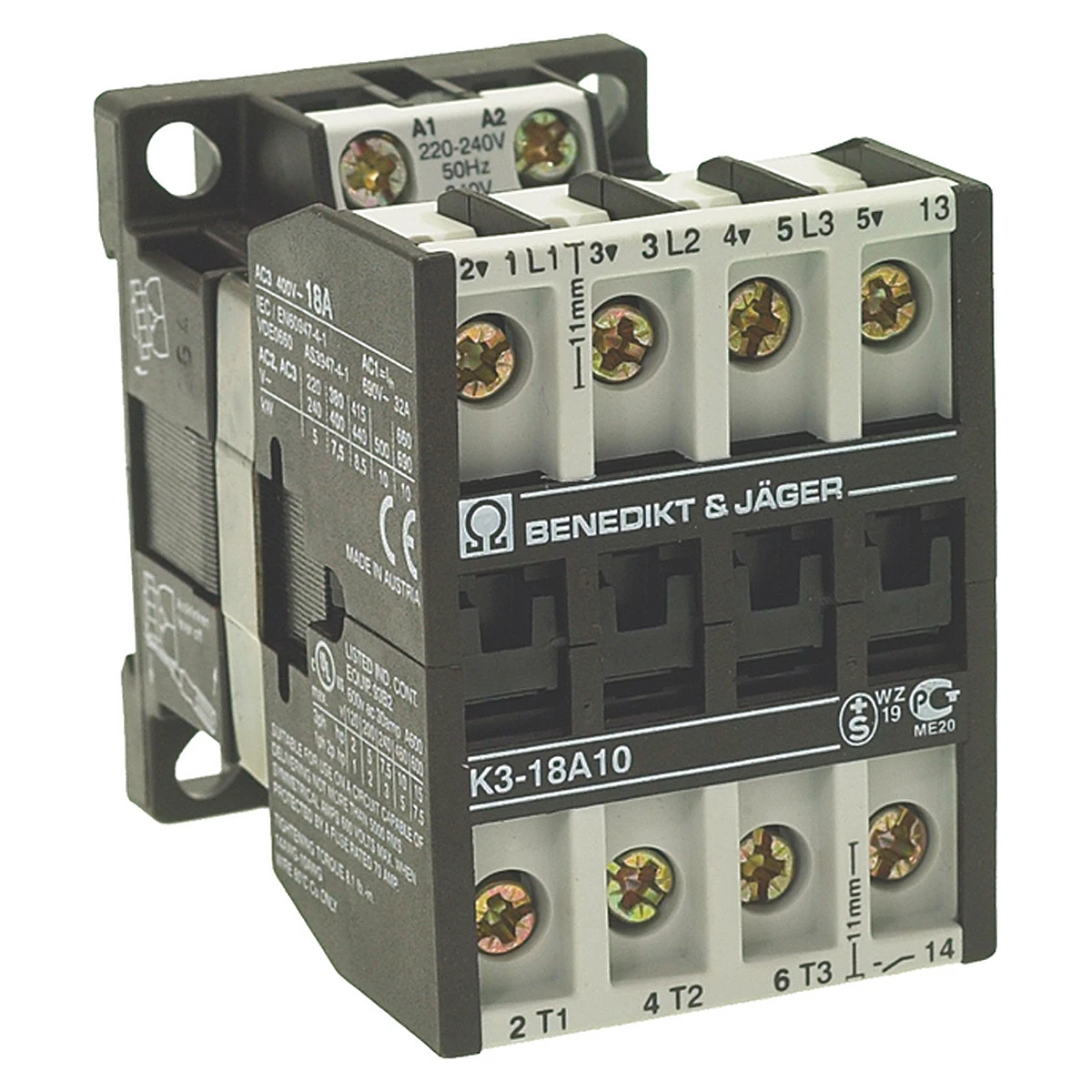

Kontaktor K3-18ND10 til 7,5 kW

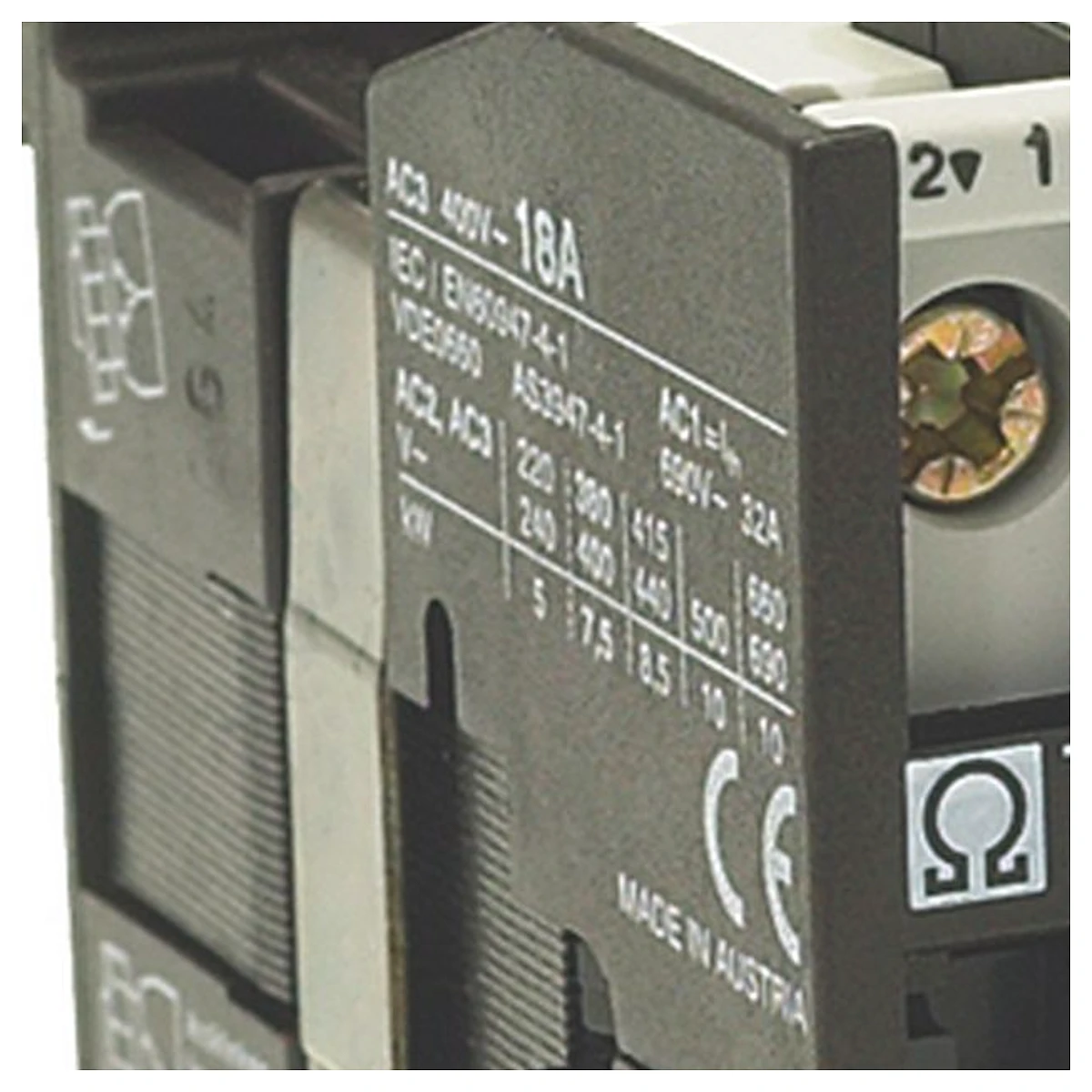

Trepolet kontaktor fra Benedikt & Jäger, der bruges som effektrelæ til varmelegemer, motorer og pumper i professionelt køkkenudstyr. Kontaktoren er dimensioneret til 18 A ved 400 V, hvilket svarer til 7,5 kW, og har tre sluttekontakter (NO) samt én hjælpesluttekontakt. Spolen kører på 220-240 V ved både 50 og 60 Hz.

Sådan opdager du en defekt kontaktor

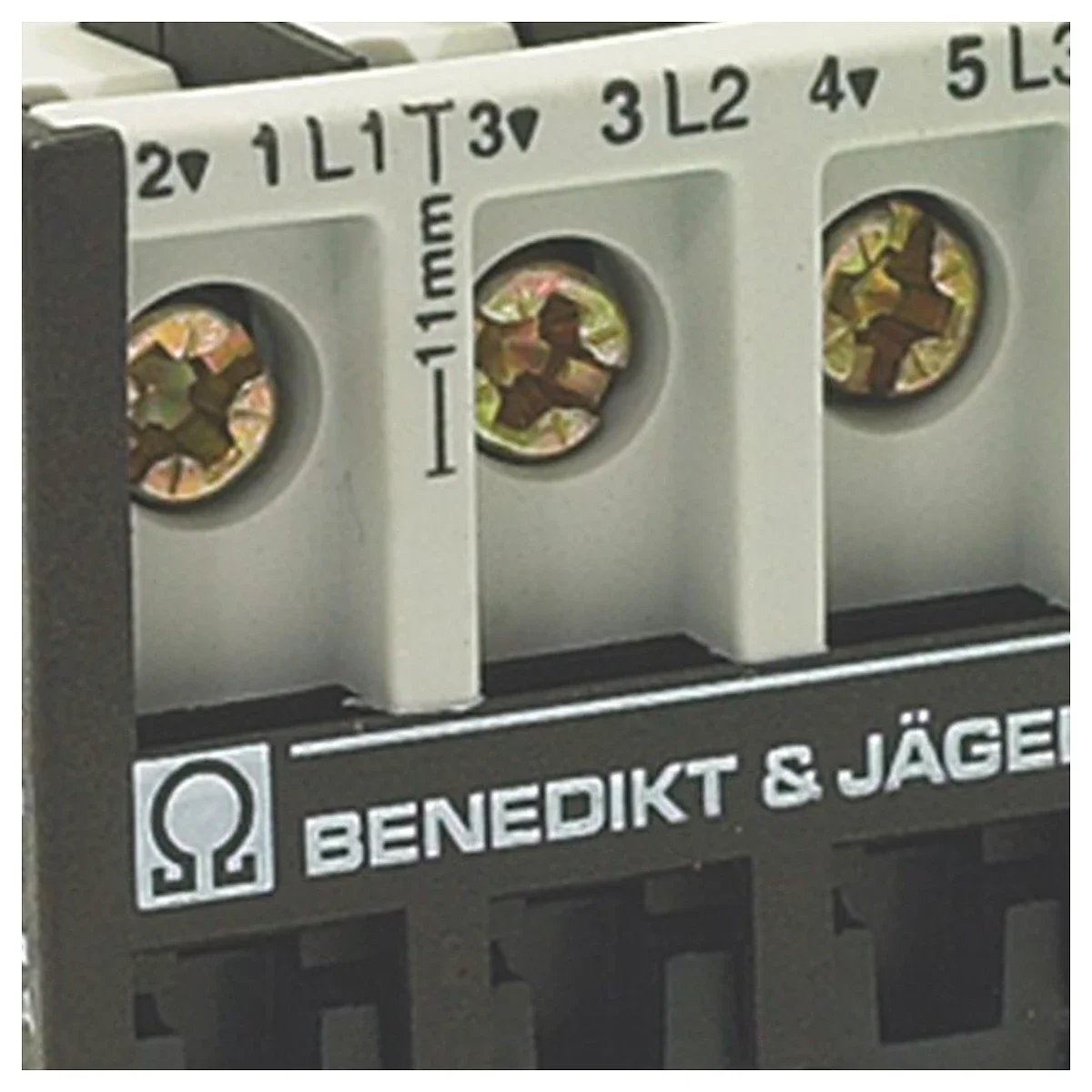

Trækker kontaktoren ikke, brummer den, eller falder den ud igen med det samme, er spolen eller kontaktsættet defekt. Brænder kontakterne, ses det som sorte, groptærede flader på hovedklemmerne. Mål spolens modstand over A1 og A2, og kontrollér at der er gennemgang over alle tre poler når kontaktoren er trukket. Er der forskel mellem faserne, skal kontaktoren skiftes.

Tekniske specifikationer

Kompatible modeller

Delen passer til følgende maskiner. Står din model ikke på listen, så sammenlign leverandørens varenummer med den del du har siddende.

ZANUSSI – Kogegryde: 391290 (E9BSGHIN40)

ZANUSSI – Kogegryde, el: 178138 (PPI/E260P), 178438 (OPI/E260P), 178738 (TPI/E260P), 200281 (KPI/E06), 210281 (QPI/E06), 220281 (WPI/E06) … (6 af i alt 16 modeller)

ZANUSSI – Kogegryde, gas: 371087 (E7BSGHINF0), 371088 (E7BSGHINFR), 372087 (Z7BSGHINF0), 372088 (Z7BSGHINFR), 373087 (A7BSGHINF0) … (5 af i alt 8 modeller)

ZANUSSI – Stegegryde: 178100 (PBR/E2FM), 178101 (PBR/E2IM), 178104 (PMV/E1C), 178105 (PMV/E2C), 178400 (OBR/E2FM), 178401 (OBR/E2IM), 178404 (OMV/E1C), 178405 (OMV/E2C), 178700 (TBR/E2FM), 178701 (TBR/E2IM), 178704 (TMV/E1C), 178705 (TMV/E2C), 200307 (KBR/E2F), 200308 (KBR/E2C), 200309 (KBR/E3F), 200310 (KBR/E3FH), 200311 (KBR/E3C), 200312 (KBR/E3CH), 200313 (KMV/G2C), 200314 (KMV/E2C), 200317 (KBR/E2FH), 200318 (KBR/E2CH), 210307 (QBR/E2F), 210308 (QBR/E2C), 210309 (QBR/E3F), 210310 (QBR/E3FH), 210311 (QBR/E3C), 210312 (QBR/E3CH), 210313 (QMV/G2C), 210314 (QMV/E2C), 210317 (QBR/E2FH), 210318 (QBR/E2CH) … (32 af i alt 124 modeller)

ZANUSSI – Konvektionsovn: 236200 (FCZ061EKA), 236202 (FCZ101EKA), 236203 (FCZ102EKA), 236204 (FCZ201EKA), 236205 (FCZ202EKA), 236220 (FCZ061EKN), 236222 (FCZ101EKN), 236224 (FCZ201EKN), 237000 (FCZ061EAA), 237002 (FCZ101EAA), 237003 (FCZ102EAA), 237004 (FCZ201EAA), 237010 (FCZ061EAH), 237012 (FCZ101EAH), 237014 (FCZ201EAH), 237020 (FCZ061EAN), 237022 (FCZ101EAN), 237024 (FCZ201EAN), 237200 (FCZ061ETA), 237202 (FCZ101ETA), 237203 (FCZ102ETA), 237204 (FCZ201ETA), 237205 (FCZ202ETA), 237210 (FCZ061ETH), 237212 (FCZ101ETH), 237214 (FCZ201ETH), 237220 (FCZ061ETN), 237222 (FCZ101ETN), 237224 (FCZ201ETN), 238000 (FCZ061EBA), 238002 (FCZ101EBA), 238003 (FCZ102EBA), 238004 (FCZ201EBA), 238010 (FCZ061EBH), 238012 (FCZ101EBH), 238014 (FCZ201EBH), 238020 (FCZ061EBN), 238022 (FCZ101EBN), 238024 (FCZ201EBN), 238030 (FCZ061EBC), 238032 (FCZ101EBC), 238034 (FCZ201EBC), 238200 (FCZ061EBA2), 238202 (FCZ101EBA2), 238203 (FCZ102EBA2), 238204 (FCZ201EBA2), 238205 (FCZ202EBA2), 238210 (FCZ061EBH2), 238212 (FCZ101EBH2), 238214 (FCZ201EBH2), 238220 (FCZ061EBN2), 238222 (FCZ101EBN2), 238224 (FCZ201EBN2), 238230 (FCZ061EBC2), 238232 (FCZ101EBC2), 238234 (FCZ201EBC2), 239000 (FCZ061ECA), 239002 (FCZ101ECA), 239003 (FCZ102ECA), 239004 (FCZ201ECA), 239010 (FCZ061ECH), 239012 (FCZ101ECH), 239014 (FCZ201ECH), 239020 (FCZ061ECN), 239022 (FCZ101ECN), 239024 (FCZ201ECN), 239200 (FCZ061ECA2), 239202 (FCZ101ECA2), 239203 (FCZ102ECA2), 239204 (FCZ201ECA2), 239205 (FCZ202ECA2), 239210 (FCZ061ECH2), 239212 (FCZ101ECH2), 239214 (FCZ201ECH2), 239220 (FCZ061ECN2), 239222 (FCZ101ECN2), 239224 (FCZ201ECN2), 240000 (FCF_E6_I), 240001 (FCF10EMET), 240002 (FCF6EMET), 240003 (FCF6EOEM), 240004 (FCF10EOEM), 240005 (FCF101EZ), 240015 (FCF6E), 240032 (FCF061EV), 240033 (FCF061EOEM), 240034 (FCF101EV), 240035 (FCF101EOEM), 240205 (FCF/E6-0), 240206 (FCFE101-0), 240207 (FCFE102-0), 240208 (FCFE201-0), 240209 (FCFE202-0), 240211 (FCF061ELN), 240212 (FCF101ELN), 240215 (FCF6EHOR), 240226 (FCF061ENS), 240227 (FCF101ENS), 240228 (FCF102ENS), 240229 (FCF201ENS), 240266 (FCFE6-1J), 240267 (FCFE101-1J), 240268 (FCFE102-1J), 240300 (FCS061E44J), 240301 (FCS061G48J), 240305 (FCS061G3DI), 240306 (FCS061E3CI), 240308 (FCS101E2), 240309 (FCS061G4DT), 240310 (FCS101E44J), 240311 (FCS061G49J), 240312 (FCS101EP4J), 240314 (FCS101E4), 240316 (FCS101EP), 240318 (FCS102E44J), 240320 (FCS102EP4J), 240322 (FCS102E4), 240324 (FCS102EP), 240370 (FCS061E3NS), 240379 (FCS061EXLN), 240380 (FCS061EX), 240381 (FCS101EX4J), 240382 (FCS101EXLN), 240383 (FCS101EX), 240384 (FCS102EX4J) … (125 af i alt 505 modeller)

ZANUSSI – Hætteopvasker: 504101 (LS14EA), 504104 (ET12E), 504110 (LS14EAI), 504116 (LS14EAI/AU), 504117 (LS14EA/60), 504131 (LS14EAASIA), 504133 (LS14EA/G), 504142 (LS10EA), 504155 (LS14EAI/DD), 504165 (ECOTEMP12S), 504179 (LS14EADP/G), 504220 (LS14ROW), 504221 (LS14SANA), 504224 (LS14ROW60), 504250 (EHT8TIEL), 504251 (EHT8TIL), 504252 (EHT8TIELG4), 504253 (EHT8TIELG8), 504254 (EHT8IELG), 504255 (EHT8IEWSG), 504256 (EHT8ILG), 504257 (EHT8IWSG), 504258 (EHT8IG), 504259 (EHT8I), 504260 (EHT8IROW), 504261 (EHT8IROW6) … (26 af i alt 118 modeller)

ZANUSSI – Friture, el: 162306 (BF/E1S12), 162307 (BFR/E1S14), 178117 (PF/E1D05), 178122 (PF/E1S12), 178123 (PF/E2D12), 178128 (PF/E1D05E5), 178129 (PF/E1S12E5), 178130 (PF/E2D12E5), 178422 (OF/E1S12), 178423 (OF/E2D12), 178717 (TF/E1D05), 178722 (TF/E1S12), 178723 (TF/E2D12), 178724 (TFR/E1S12), 178725 (TFR/E2D12), 178726 (TFR/E1S14), 178727 (TFR/E2D14), 178728 (TF/E1D05E5), 178729 (TF/E1S12E5), 178730 (TF/E2D12E5), 178733 (TFRE2D12E5), 178827 (TFRE1S12M0) … (22 af i alt 93 modeller)

ZANUSSI – Grill: 371239 (E7GREDGS0U), 371240 (E7GREHGS0U), 371241 (E7GREDGCFU), 371242 (E7GREHGCFU), 372239 (Z7GREDGS0U) … (5 af i alt 16 modeller)

ZANUSSI – Køkkenblok: 584126 (NULL), 584127 (NULL), 584128 (NULL), 584129 (NULL), 584130 (NULL), 584131 (NULL), 584132 (NULL), 584133 (NULL) … (8 af i alt 12 modeller)

ZANUSSI – Mikroovn: 260153 (AOW101EA)

ZANUSSI – Pastakoger: 168745 (MCP/E1SH), 168746 (MCP/E1SUH), 168747 (MCP/E2SUHS), 168945 (MCP/E2SH), 168947 (MCP/E2SUH), 168948 (MCP/E2SUT), 168949 (MCP/E2SHB), 178141 (ECP/E1ELHU), 178147 (PCP/E2SHP), 178148 (PCP/E1SH), 178149 (PCP/E2SH) … (11 af i alt 49 modeller)

ZANUSSI – Massiv kogeplade: 588000 (MALAAAEOAO), 588001 (MALAABEOAO), 588002 (MALAACEOAO), 588003 (MALBAAEOAO), 588004 (MALBABEOAO), 588005 (MALBACEOAO), 588006 (MALCAAHOAO), 588007 (MALCABHOAO), 588008 (MALCACHOAO), 588009 (MALDAAHOAO), 588010 (MALDABHOAO), 588011 (MALDACHOAO), 588322 (MATAAAEOAO), 588323 (MATAABEOAO), 588324 (MATCAAHOAO), 588325 (MATCABHOAO), 588338 (MALAEAEDAO), 588339 (MALAEBEDAO), 588340 (MALAECEDAO), 588341 (MALBEAEDAO), 588342 (MALBEBEDAO), 588343 (MALBECEDAO), 588344 (MALCEAHDAO), 588345 (MALCEBHDAO), 588346 (MALCECHDAO), 588347 (MALDEAHDAO), 588348 (MALDEBHDAO), 588349 (MALDECHDAO), 588350 (MALAFAEDAO), 588351 (MALAFBEDAO), 588352 (MALAFCEDAO), 588353 (MALBFAEDAO), 588354 (MALBFBEDAO), 588355 (MALBFCEDAO), 588356 (MALCFAHDAO), 588357 (MALCFBHDAO), 588358 (MALCFCHDAO), 588359 (MALDFAHDAO), 588360 (MALDFBHDAO), 588361 (MALDFCHDAO), 588378 (MATDEAEDAO), 588379 (MATDEBEDAO), 588380 (MATFEAHDAO), 588381 (MATFEBHDAO), 588382 (MATDFAEDAO), 588383 (MATDFBEDAO), 588384 (MATFFAHDAO), 588385 (MATFFBHDAO), 588411 (MALLEAH8AO) … (49 af i alt 206 modeller)

Udskiftning

1. Afbryd strømmen til maskinen på gruppeafbryderen og kontrollér spændingsløshed.

2. Fotografér eller notér alle ledninger på hovedklemmer, hjælpekontakt og spoleklemmer A1/A2.

3. Løsn ledningerne og klik kontaktoren af DIN-skinnen.

4. Sæt den nye kontaktor på skinnen og tilslut ledningerne præcis som på det gamle billede.

5. Tænd for strømmen og kontrollér at kontaktoren trækker rent og at alle tre faser er gennemgående.
