Varmelegeme - Zanussi Konvektions Ovn

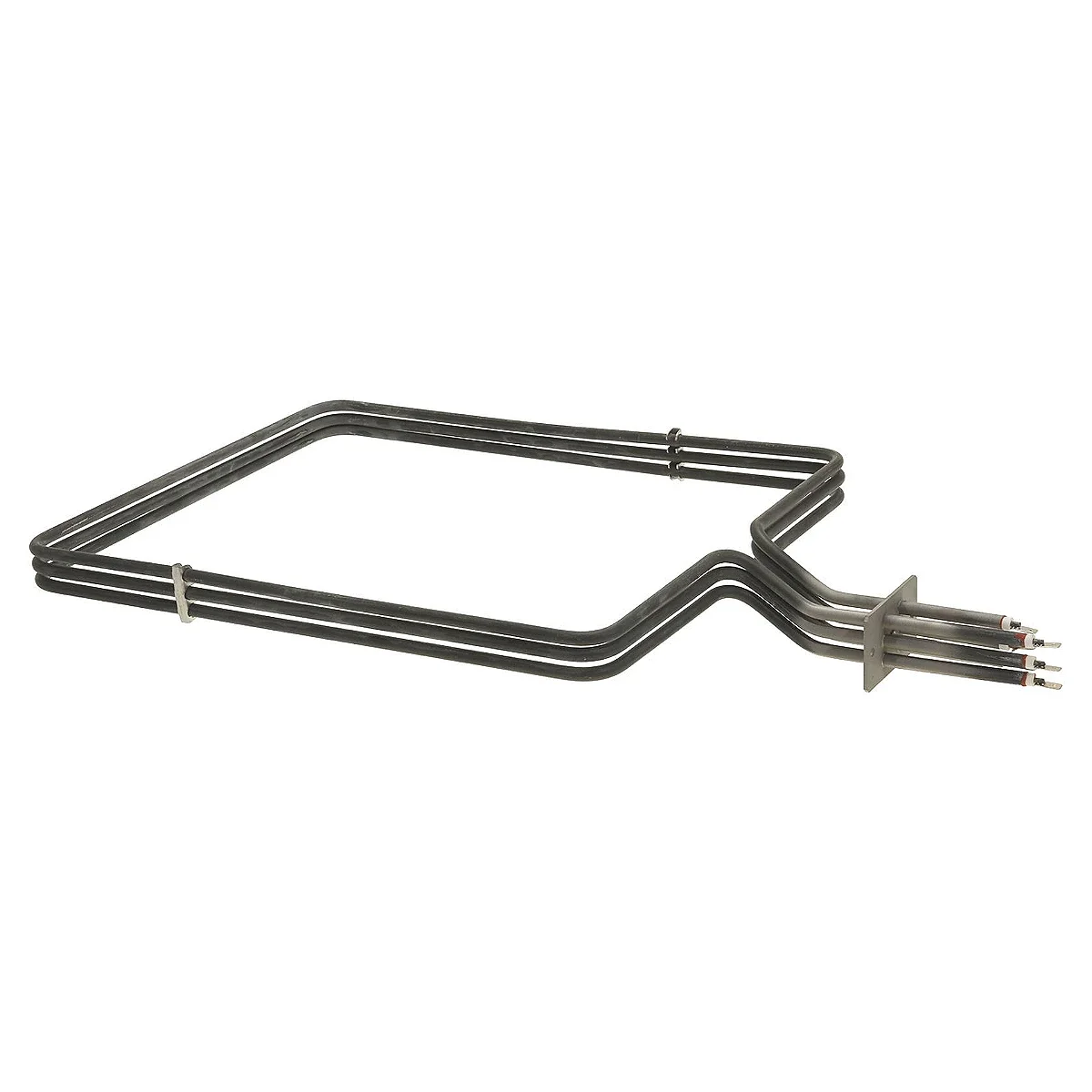

Varmelegeme 4500 W 230 V til konvektionsovn

Legemet sidder bag blæseren i konvektionsovnen og varmer luften, før den fordeles i ovnrummet. Bliver ovnen langsom til at komme op i temperatur, eller bager den skævt, er et brændt legeme den hyppigste årsag.

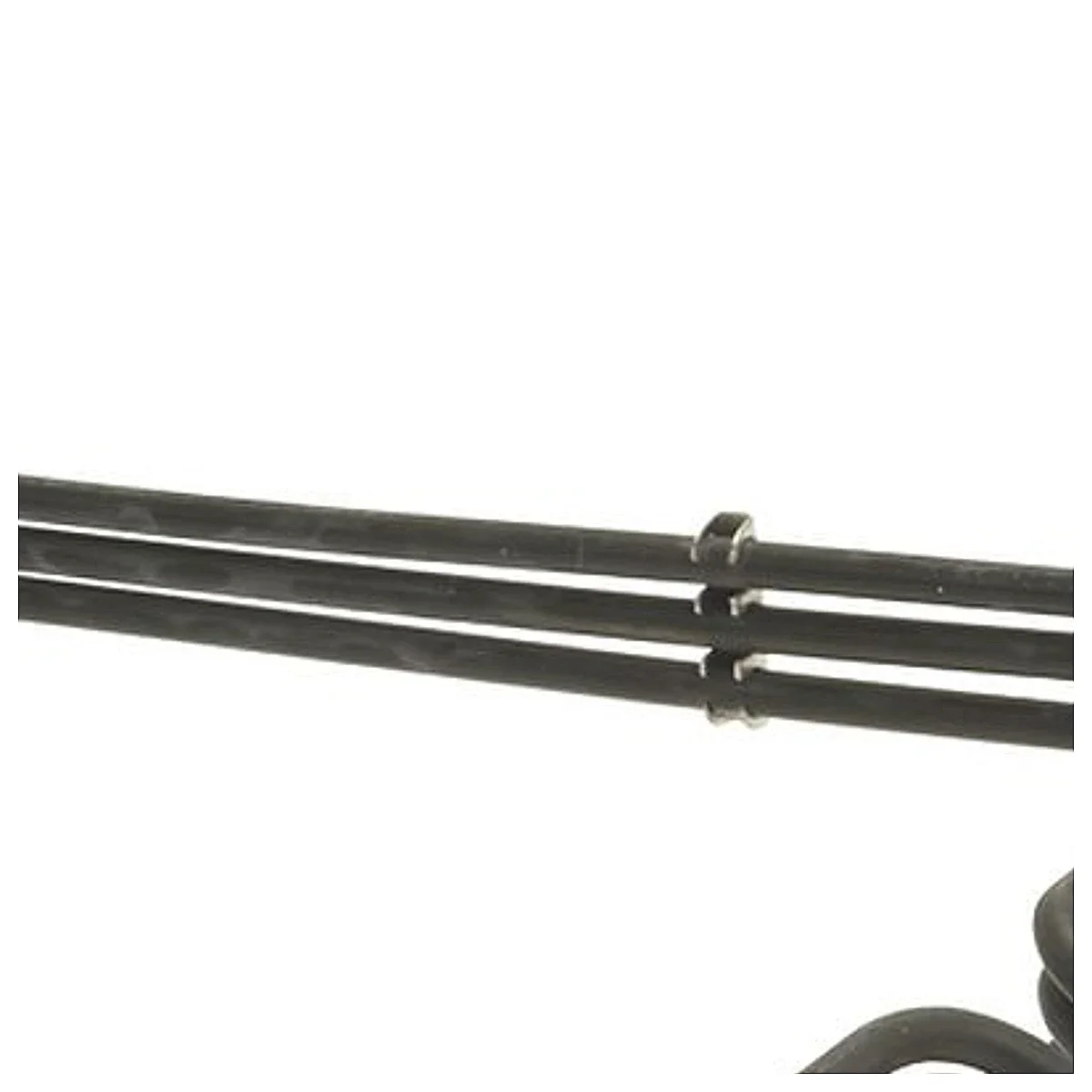

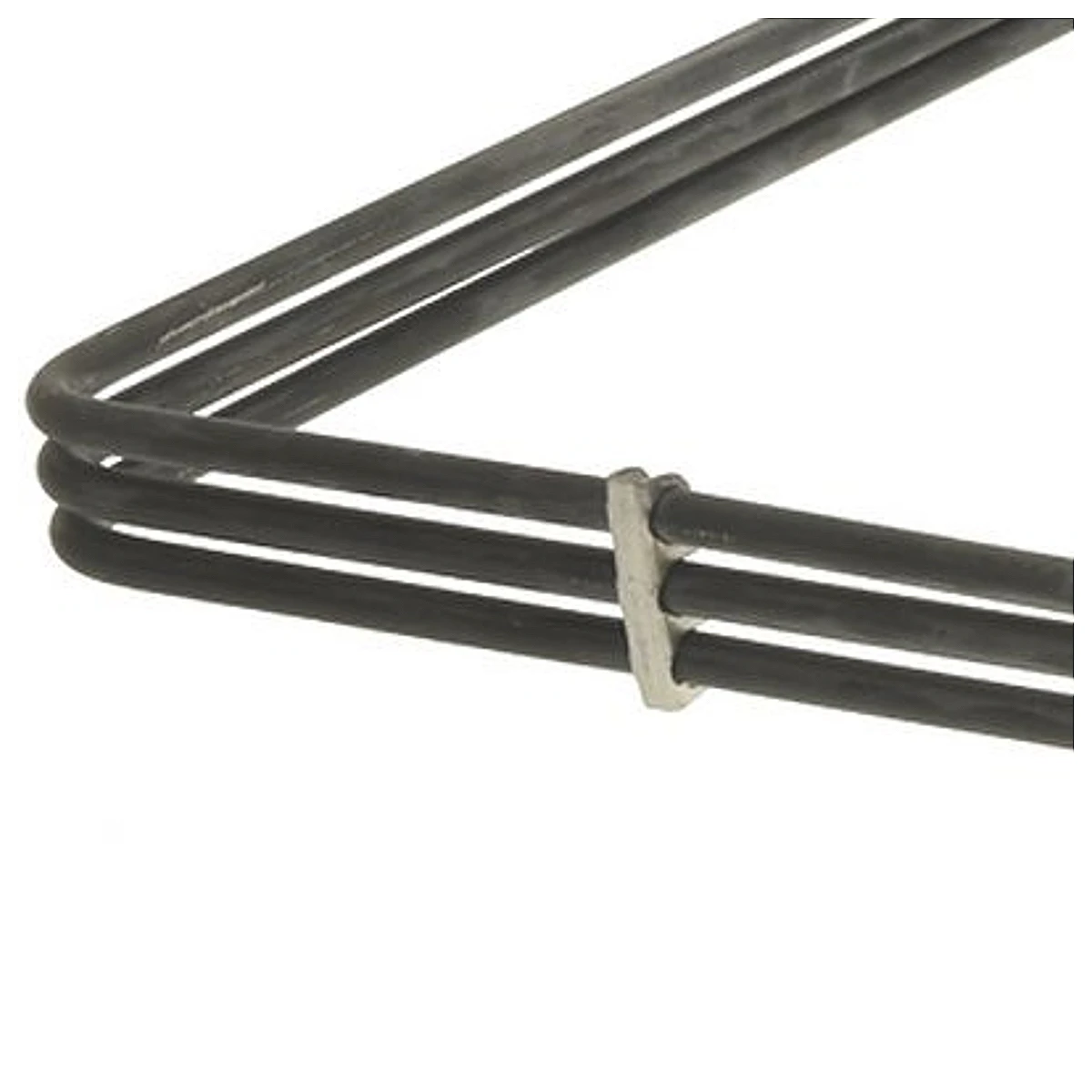

Effekten er 4500 W ved 230 V. Rørene er bukket i et fladt mønster, så de fylder mindst muligt bag blæserhjulet og giver luften fri passage.

Mål og flange

Selve rørpakken er 535 mm lang og 350 mm bred. Med tilslutningsstifterne er den samlede længde 635 mm.

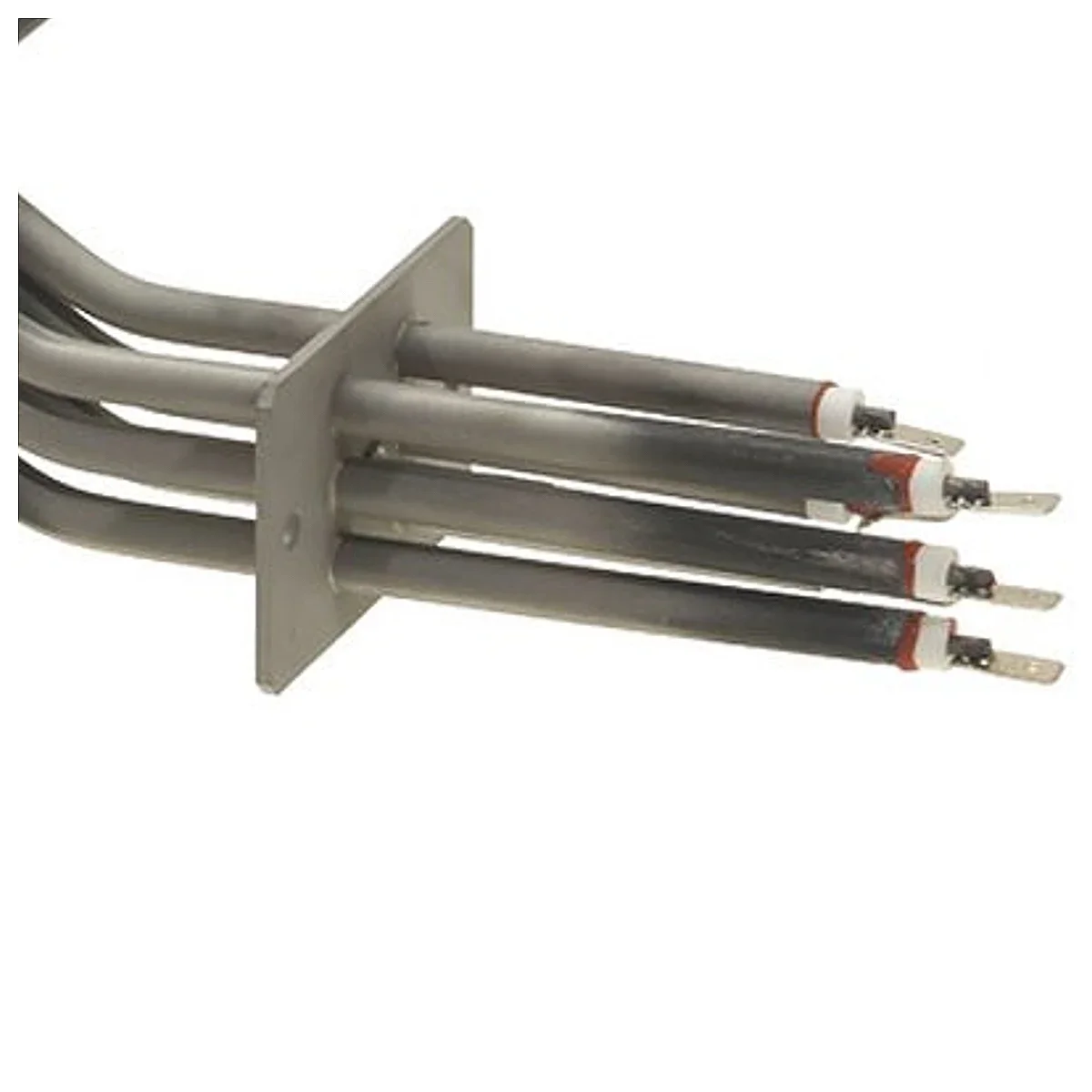

Flangen måler 76 x 50 mm. Det er flangen, der bestemmer om legemet passer i din ovn – mål den på den gamle del før du bestiller, og tæl antallet af skruehuller.

Tekniske specifikationer

Kompatible modeller

ZANUSSI – Convection oven: 240110 (FCVE6L3J), 240153 (FCV/E6L3), 240161 (FCV/E6L4), 240300 (FCS061E44J), 240304 (FCS061EP), 240306 (FCS061E3CI), 240353 (FCS061E4), 240361 (FCS061E4LN), 240370 (FCS061E3NS), 240379 (FCS061EXLN), 240380 (FCS061EX), 260280 (5711-3-6), 260281 (5711-3-7), 260282 (5711-3-8), 260283 (5711-3-10), 260285 (5711-3-8CH), 260286 (5711-3-10CH), 260410 (5701-3-2), 260411 (5701-3-3), 260761 (ECV/E6T4), 697401 (RCV061E2), 697405 (RCV061E4), 697821 (ACV/E6C3), 724251 (NCV/E6L2), 775061 (ZCV/E6T4)

Kontrollér altid effekt, spænding og flangemål mod den gamle del. Et legeme med samme mål men forkert effekt overbelaster ovnens relæ.

Udskiftning

Afbryd strømmen på gruppen, ikke kun på ovnens afbryder. Lad ovnen køle helt af.

Afmontér bagpladen og blæserhjulet, notér ledningsføringen og skru flangen af. Rens flangefladen for fedt og bageaflejringer, før det nye legeme monteres.

Spænd flangeskruerne jævnt over kryds, så pakningen ikke klemmes skæv. Mål isolationsmodstanden før ovnen sættes i drift igen.
