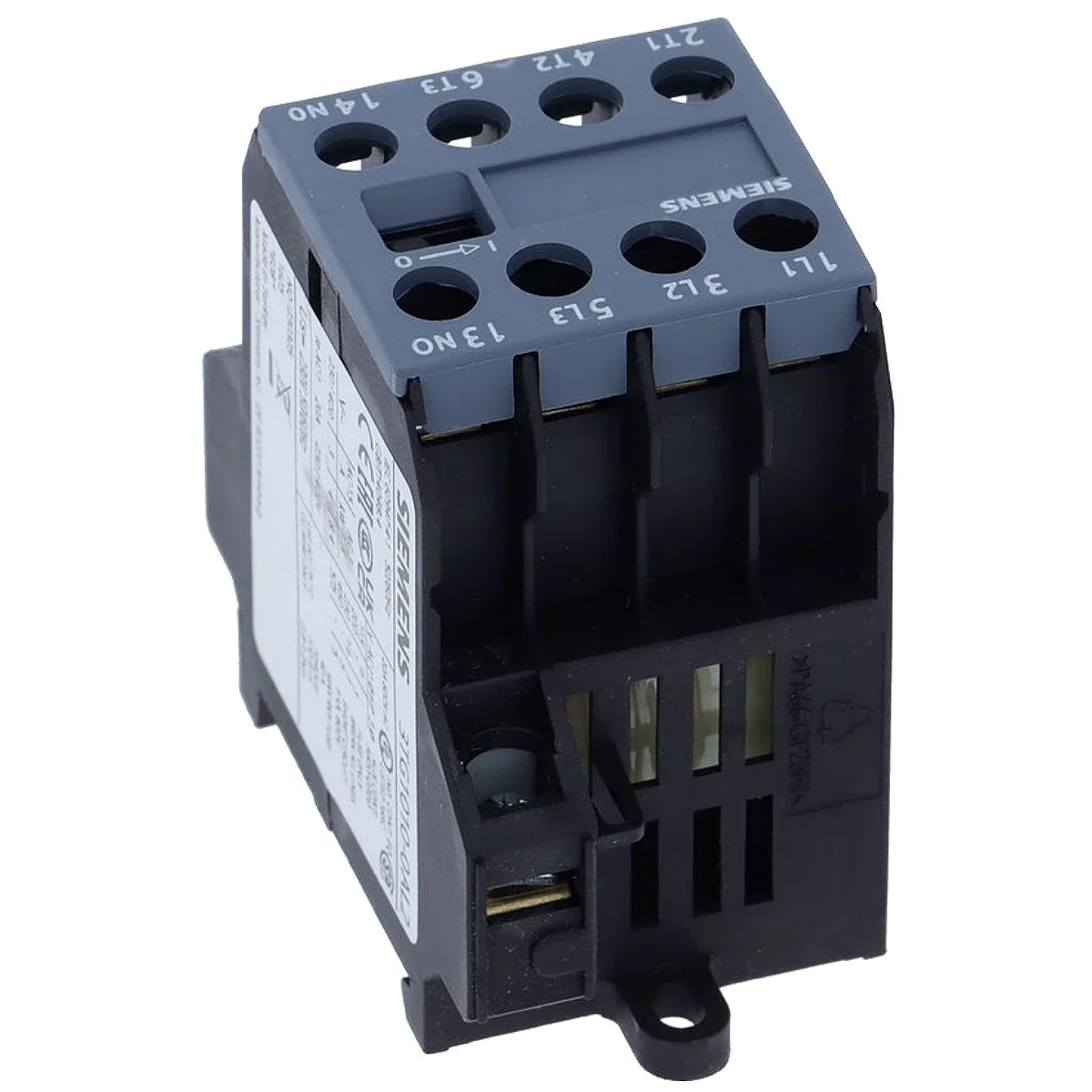

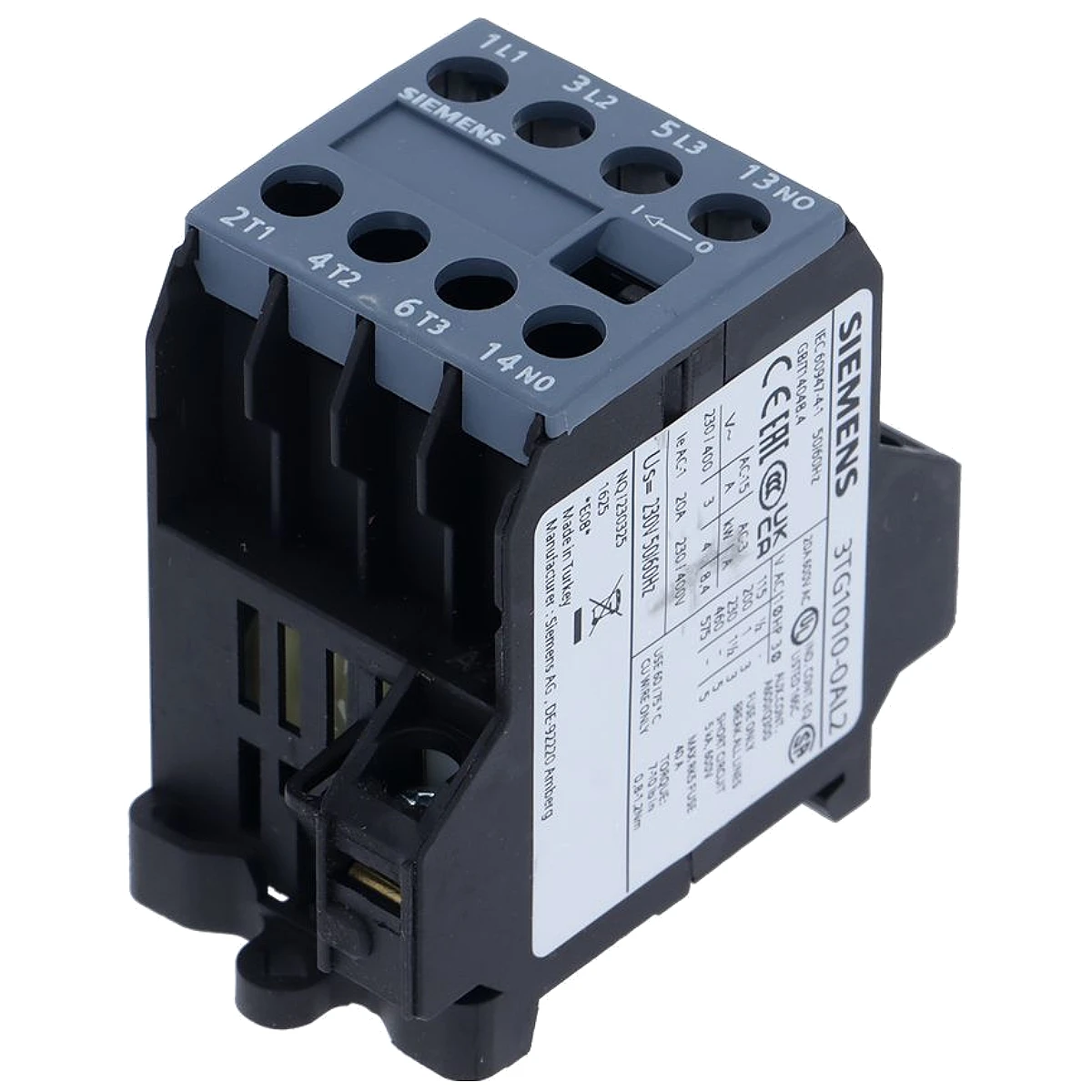

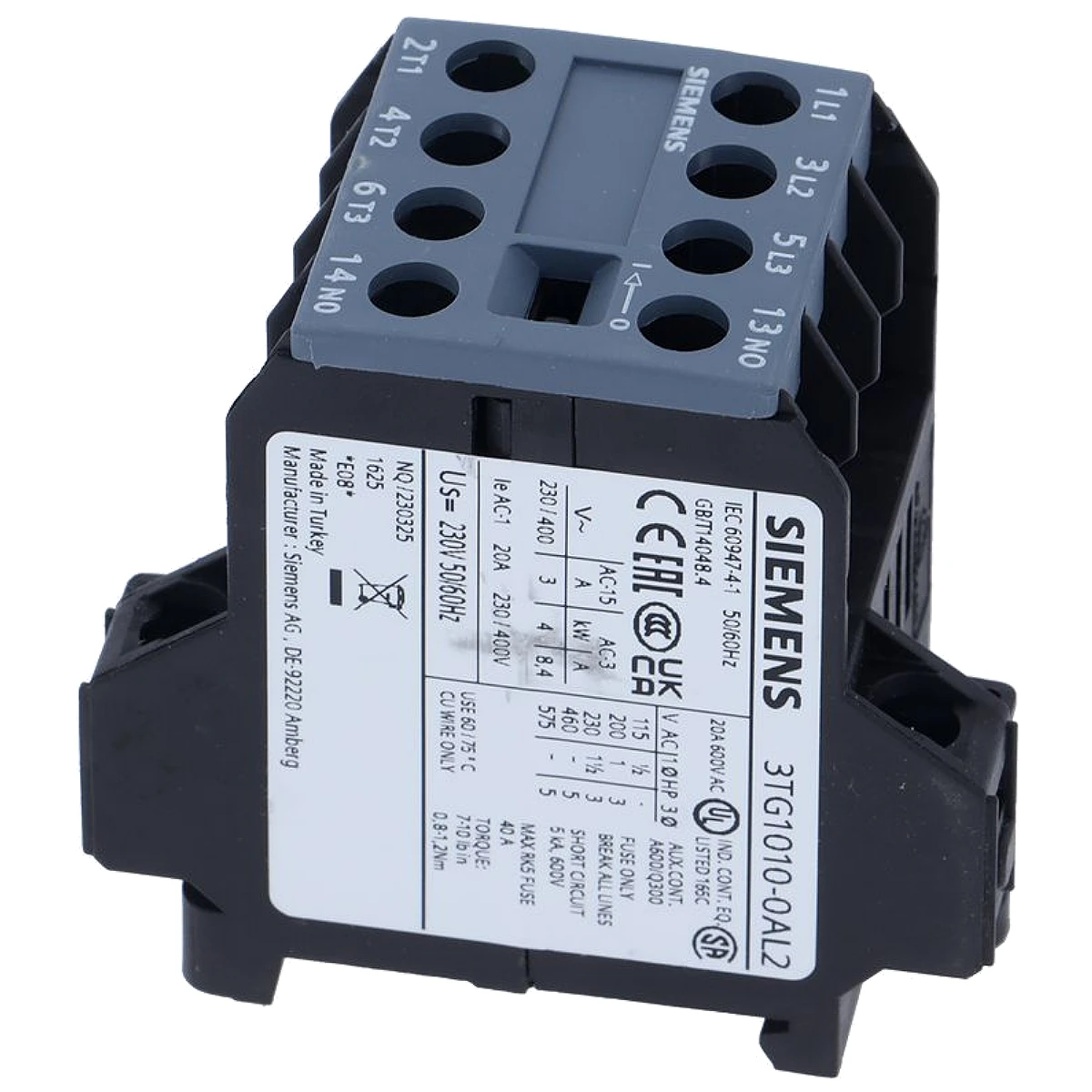

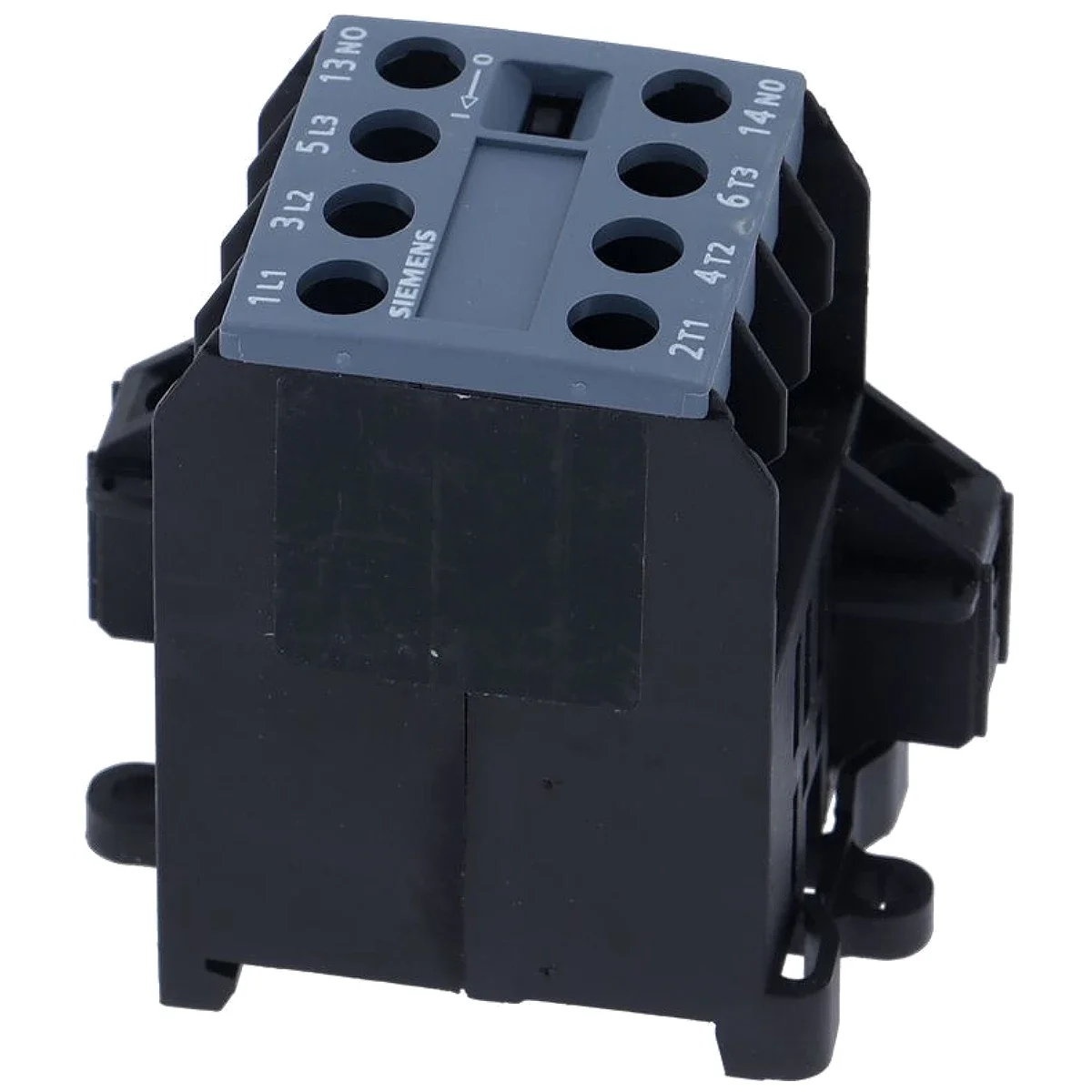

Siemens minikontaktor 3TG1010-0AL2 til storkøkkenudstyr
Kontaktoren er den elektriske kontakt, der slutter og bryder strømmen til varmelegemer, motorer og blæsere, hver gang termostaten eller styringen giver signal. Det er en af de dele, der arbejder mest i en maskine, og derfor også en af dem, der oftest skal skiftes. Denne udgave fra Siemens er en minikontaktor med fire sluttekontakter (4 NO) og en styrespole på 230 V, 50/60 Hz. Den kan koble 4 kW ved 400 V svarende til 8,4 A pr. pol.
Sådan skifter du den

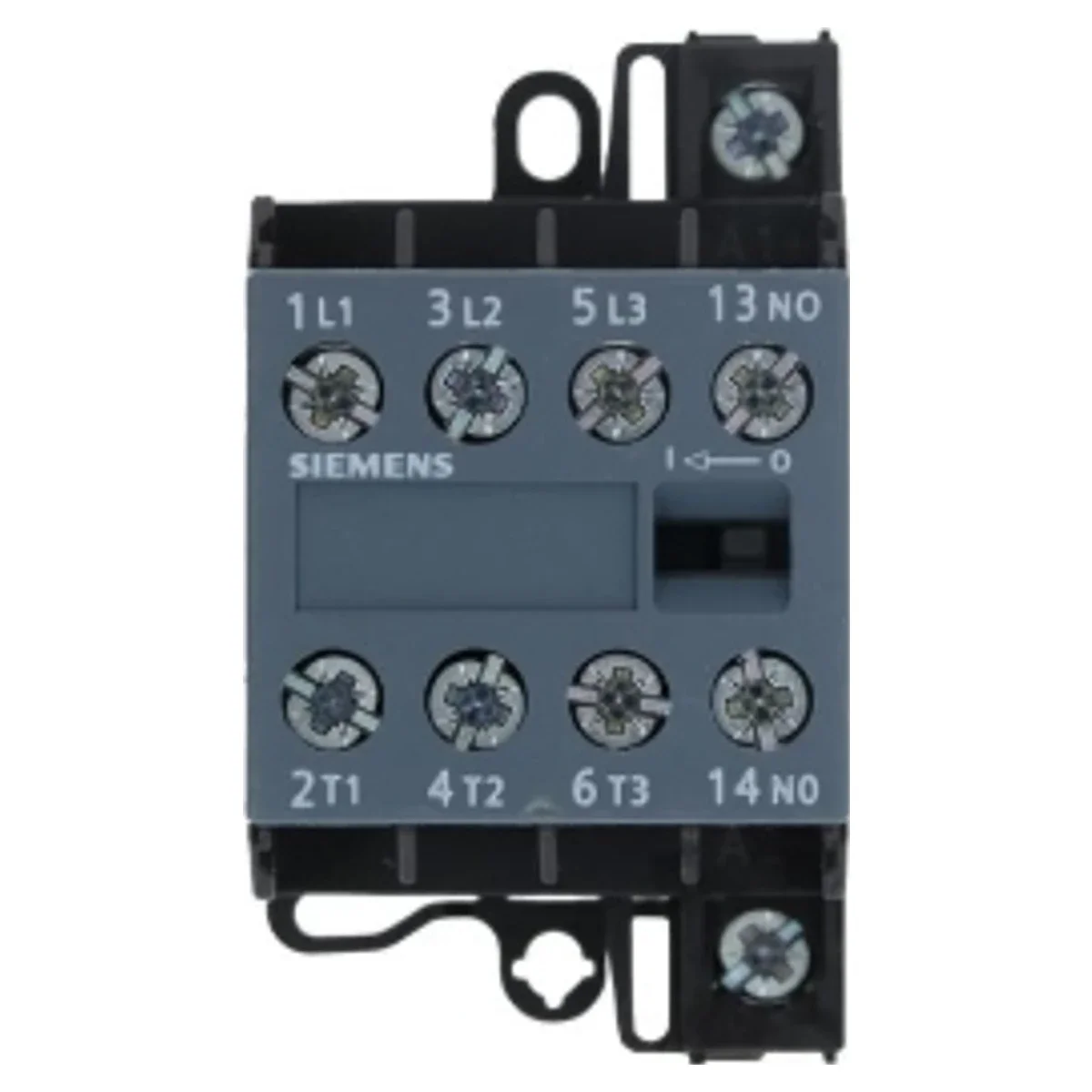

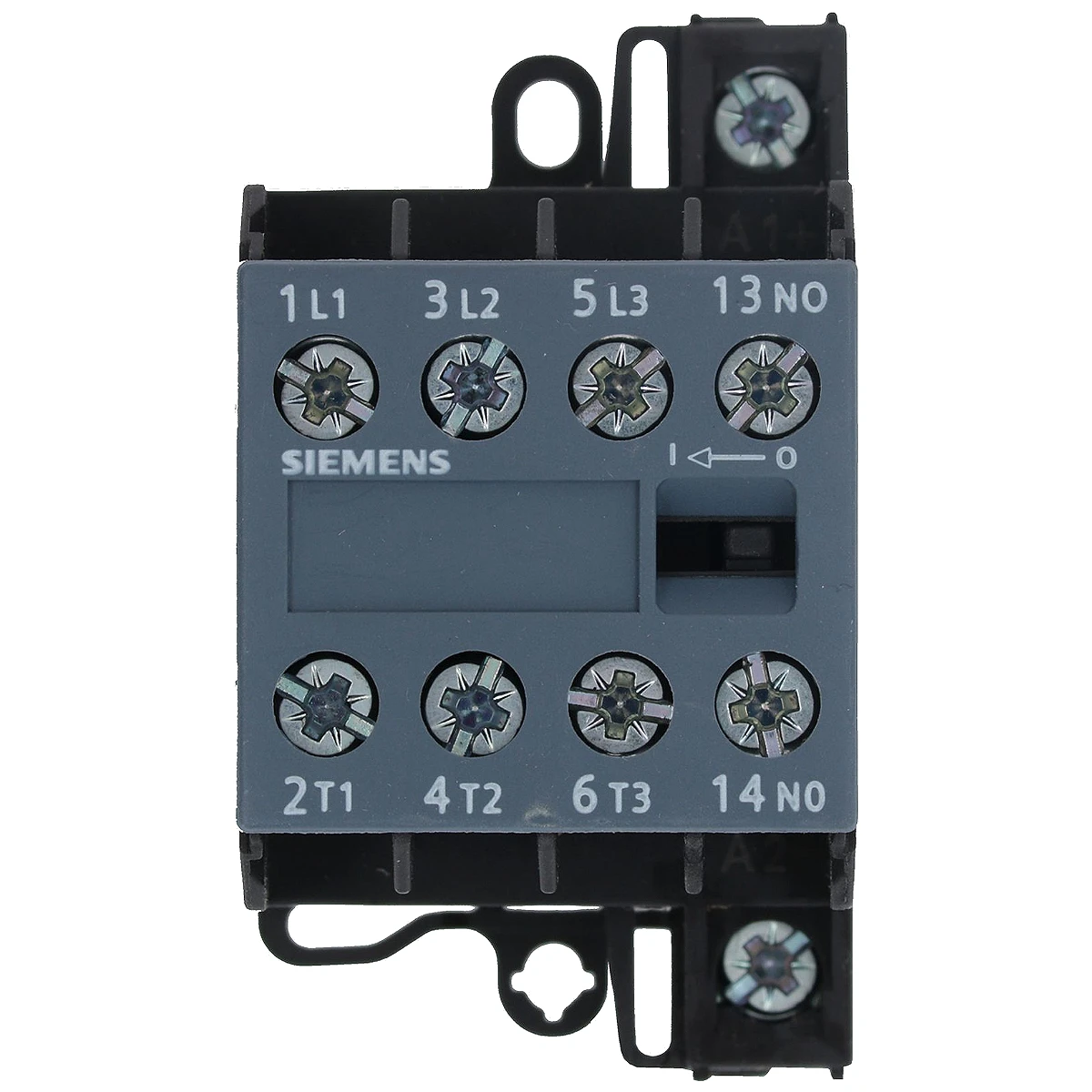

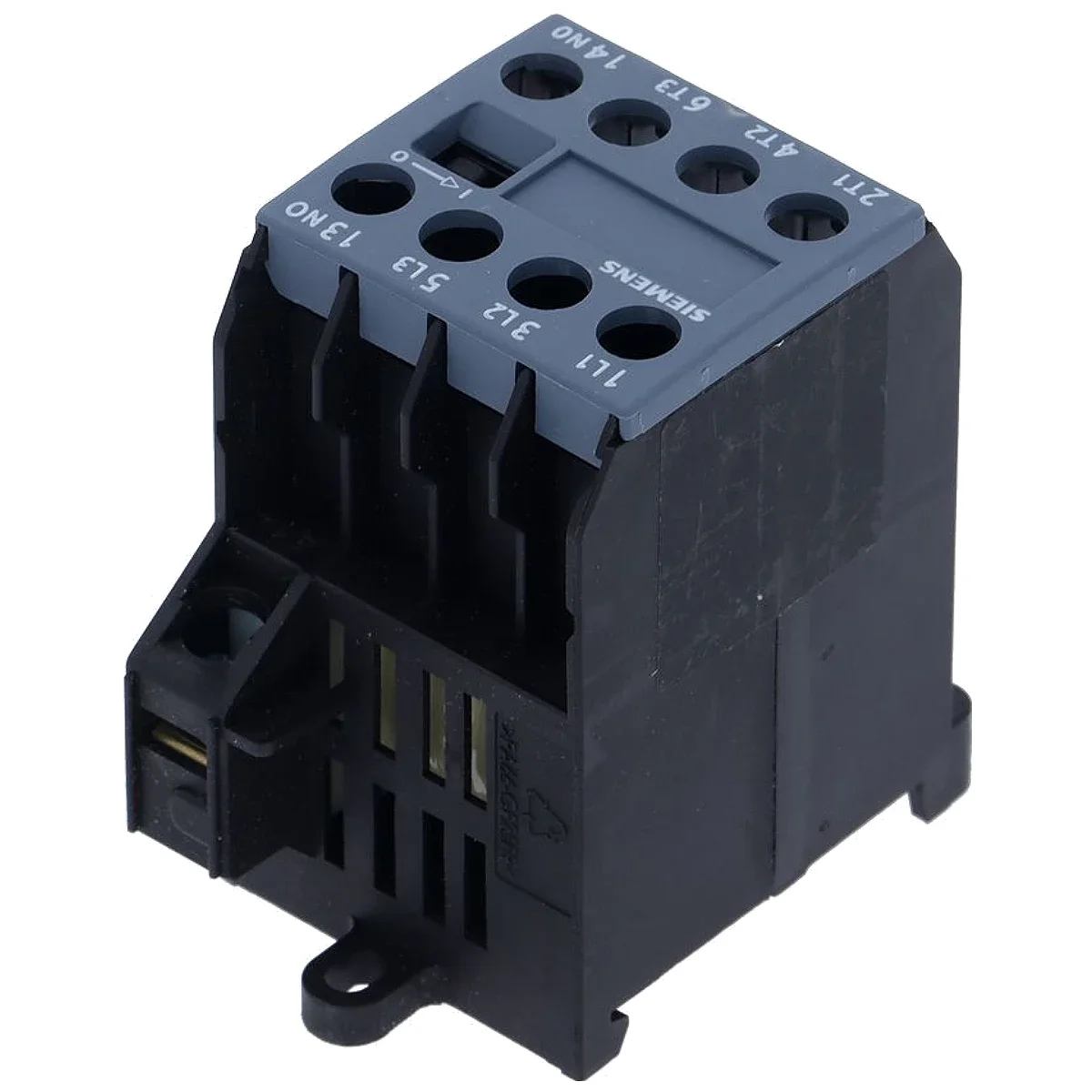

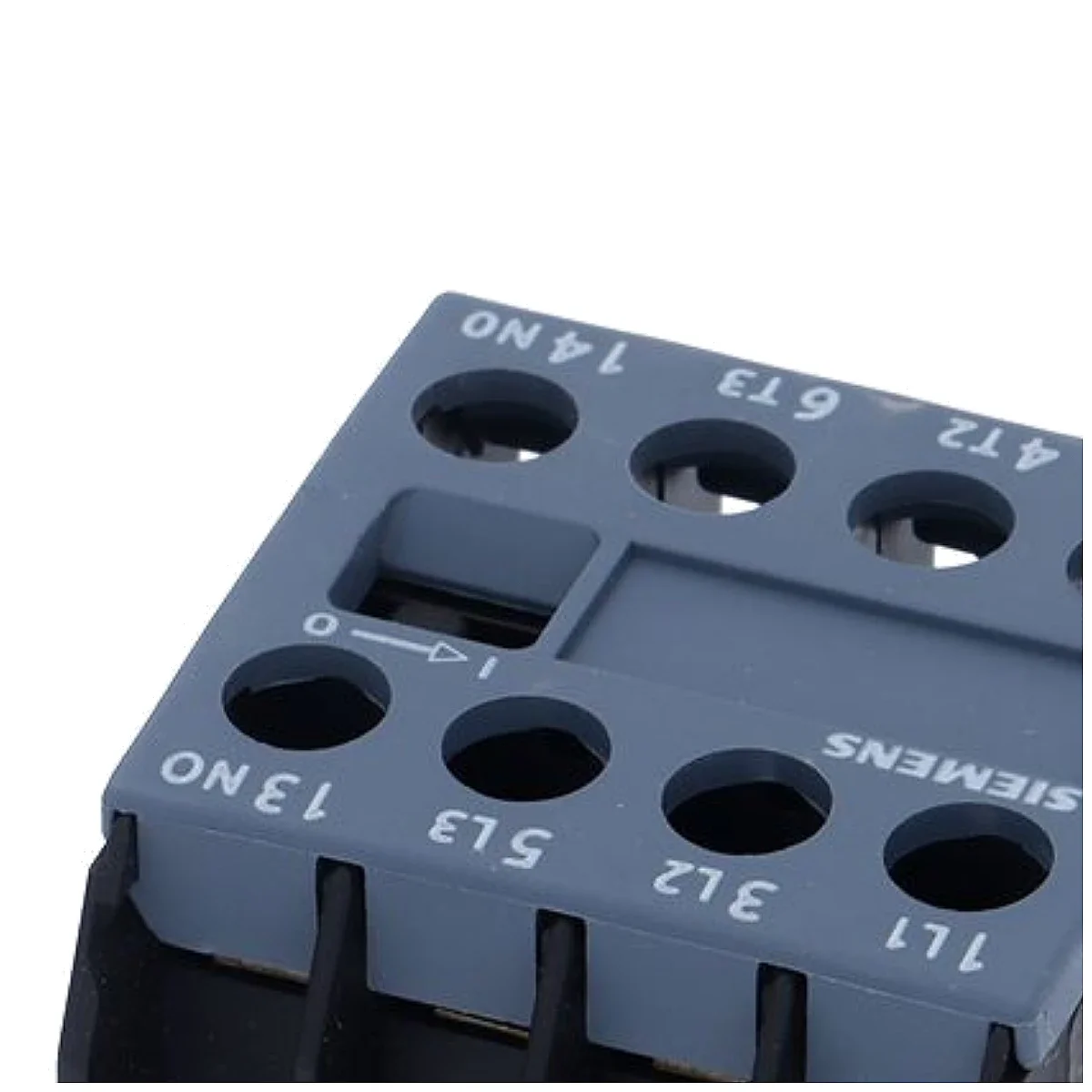

Afbryd strømmen på hovedafbryderen og kontrollér, at der er spændingsløst. Fotografér ledningerne, før du løsner dem – klemmerne er mærket 1 L1, 3 L2, 5 L3 og 13 NO foroven og 2 T1, 4 T2, 6 T3 og 14 NO forneden, så det er nemt at sætte tilbage. Kontaktoren klikker af DIN-skinnen, og den nye klikker på plads samme sted. Kontrollér til sidst, at spolespændingen på den nye kontaktor er 230 V – en 24 V spole vil ikke trække.
Tekniske specifikationer

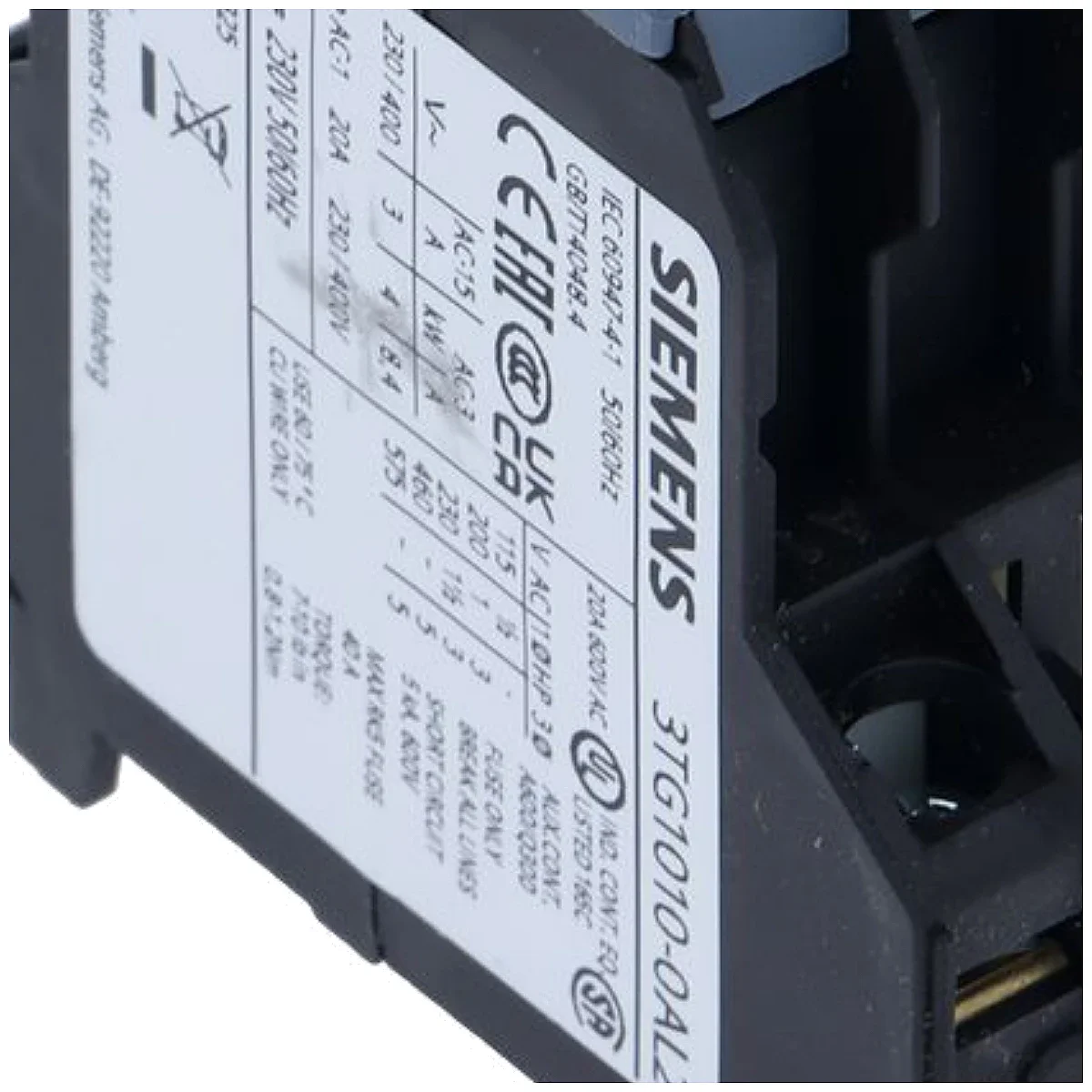

Siemens minikontaktor 3TG1010-0AL2 – 4 kW, 400 V Produkttype Minikontaktor Fabrikat Siemens Type 3TG1010-0AL2 Effekt 4 kW ved 400 V (AC-3) Mærkestrøm 8,4 A Spolespænding 230 V, 50/60 Hz Kontaktsæt 4 sluttekontakter (4 NO) Montering DIN-skinne Fremstillingsland Tyrkiet Leverandørens varenummer 3446222 Vægt 0,2 kg Leveringstid 1-2 dage
Kompatible modeller
Mærke Type Modeller ITALFORNI Pizzaovn el TEKNO 1A INOX, TEKNO 1A RUSTICO, TEKNO 1B INOX, TEKNO 1B RUSTICO, TEKNO 2A INOX, TEKNO 2A RUSTICO, TEKNO 2B INOX, TEKNO 2B RUSTICO
Krydsreferencer og varenumre fra vores egen oversigt:
3446222 – leverandørens varenummer
3TG1010-0AL2 – Siemens typebetegnelse
A2100154 – Fiorenzato C.S.
LF3446222 og 380526 – GEV
COOKMAX – anvendes også her
Ofte stillede spørgsmål
Hvad gør en kontaktor i maskinen?
Kontaktoren er en fjernbetjent kontakt. Styringen eller termostaten sender en lille strøm til spolen, spolen trækker kontaktsættet sammen, og dermed sluttes den kraftige strøm til varmelegemer eller motor. Slipper spolen, brydes strømmen igen.
Hvilken spolespænding har den?
Spolen er på 230 V og virker ved både 50 og 60 Hz. Har din gamle kontaktor en anden spolespænding, for eksempel 24 V eller 400 V, kan denne ikke bruges.
Hvor meget kan den koble?
Den er beregnet til 4 kW ved 400 V i AC-3, hvilket svarer til 8,4 A pr. pol. Til rene modstandslaster som varmelegemer kan den belastes lidt højere, men hold dig inden for Siemens egne kurver.
Hvad betyder 4 NO?
NO står for »normally open«, altså sluttekontakt. Kontaktoren har fire af dem, så den kan koble tre faser plus en ekstra kreds – eller fire separate kredse.
Passer den på en DIN-skinne?
Ja. Kontaktoren har standardfod og klikker direkte på en 35 mm DIN-skinne, som den også sad på i forvejen.
Hvordan ved jeg, om min kontaktor er defekt?
Typiske tegn er en brummende lyd, kontakter der brænder eller svejser sammen, eller at maskinen ikke starter, selv om styringen giver signal. Måler du 230 V på spolen uden at kontaktoren trækker, er spolen brændt.
Kan jeg selv skifte den?
Arbejde i eltavlen skal udføres af en autoriseret elinstallatør. Selve udskiftningen er enkel, men tilslutningen skal laves korrekt og maskinen skal afprøves bagefter.
Hvor hurtigt kan jeg få den?
Leveringstiden fremgår øverst på produktsiden. Vi sender gerne kontaktoren sammen med andre reservedele på samme ordre.
